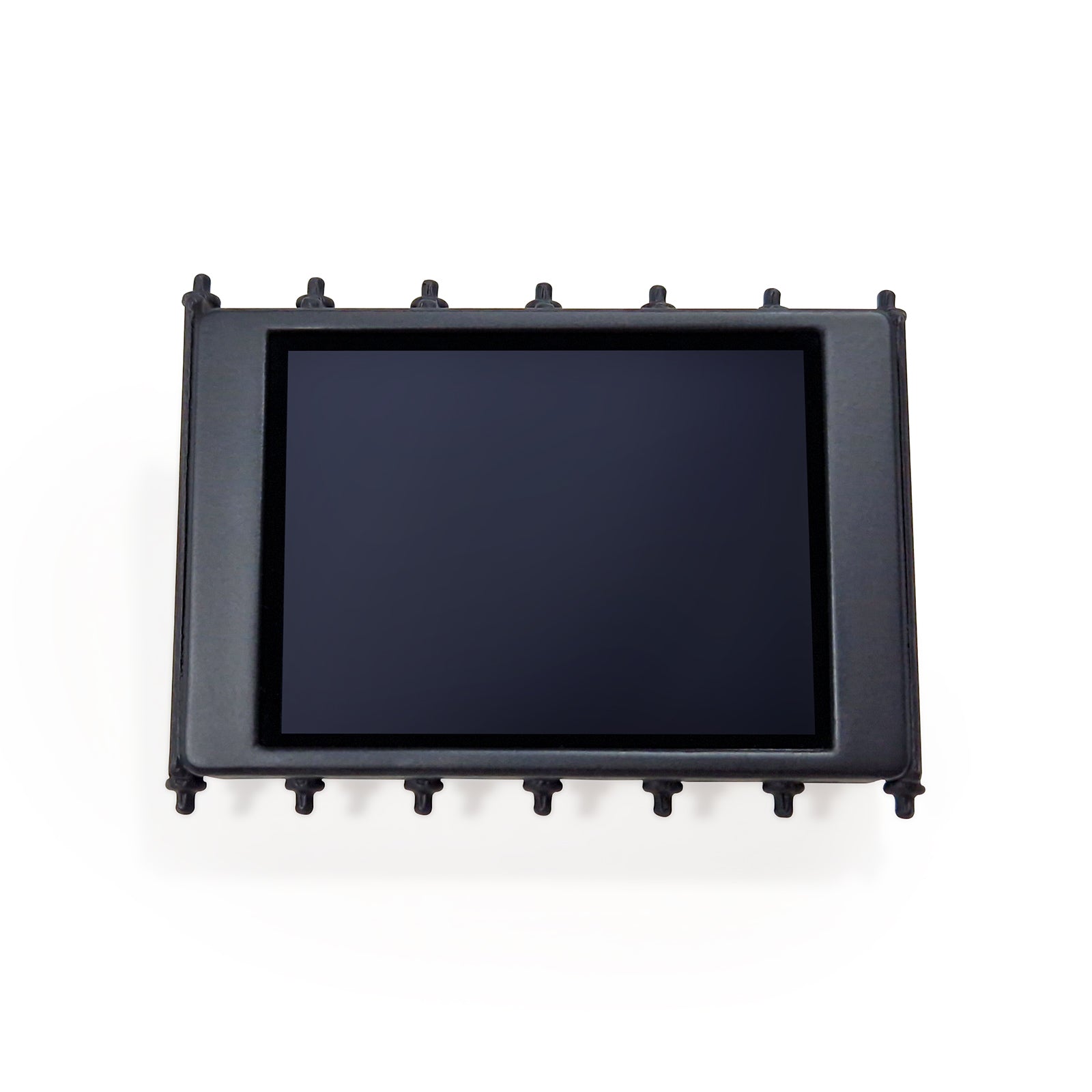

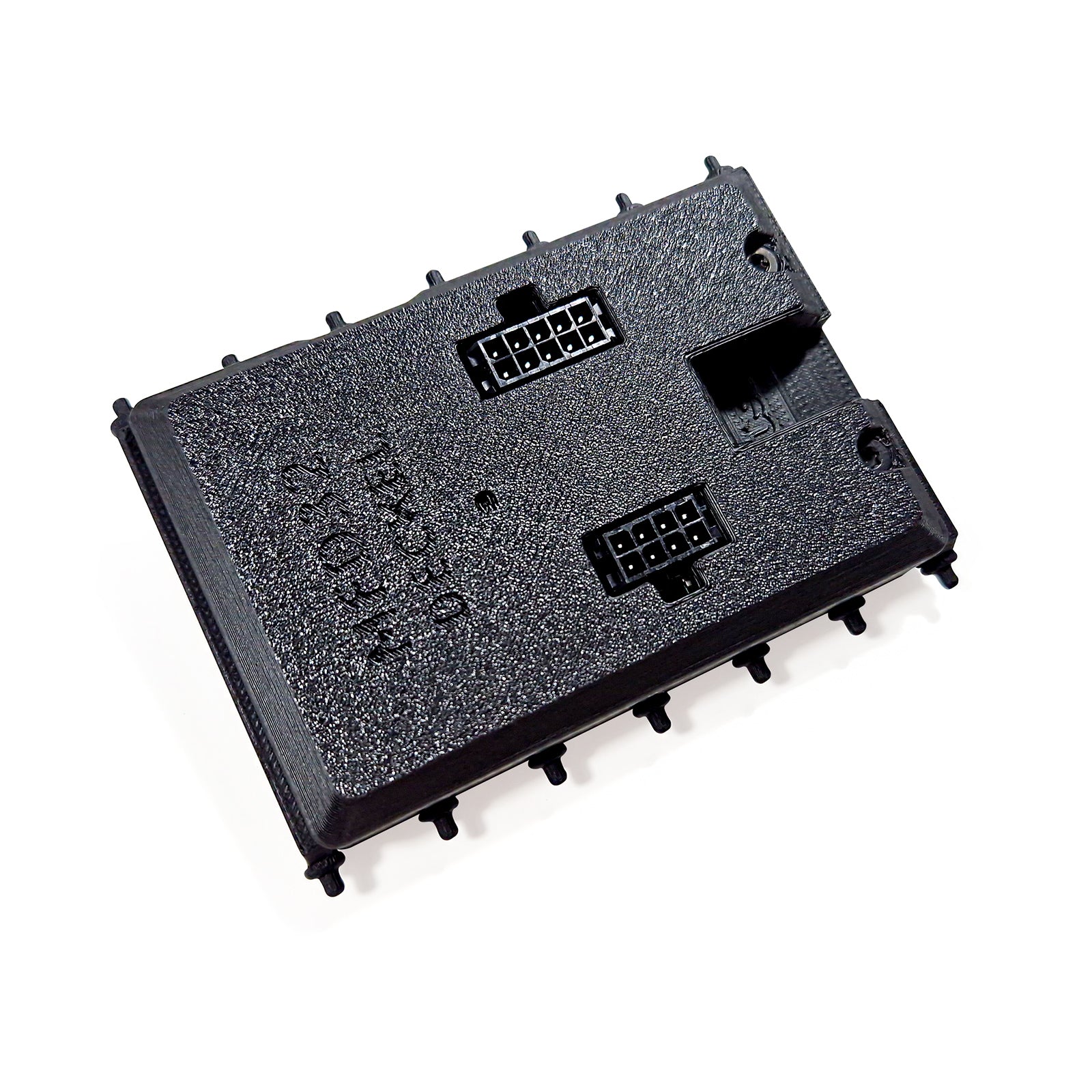

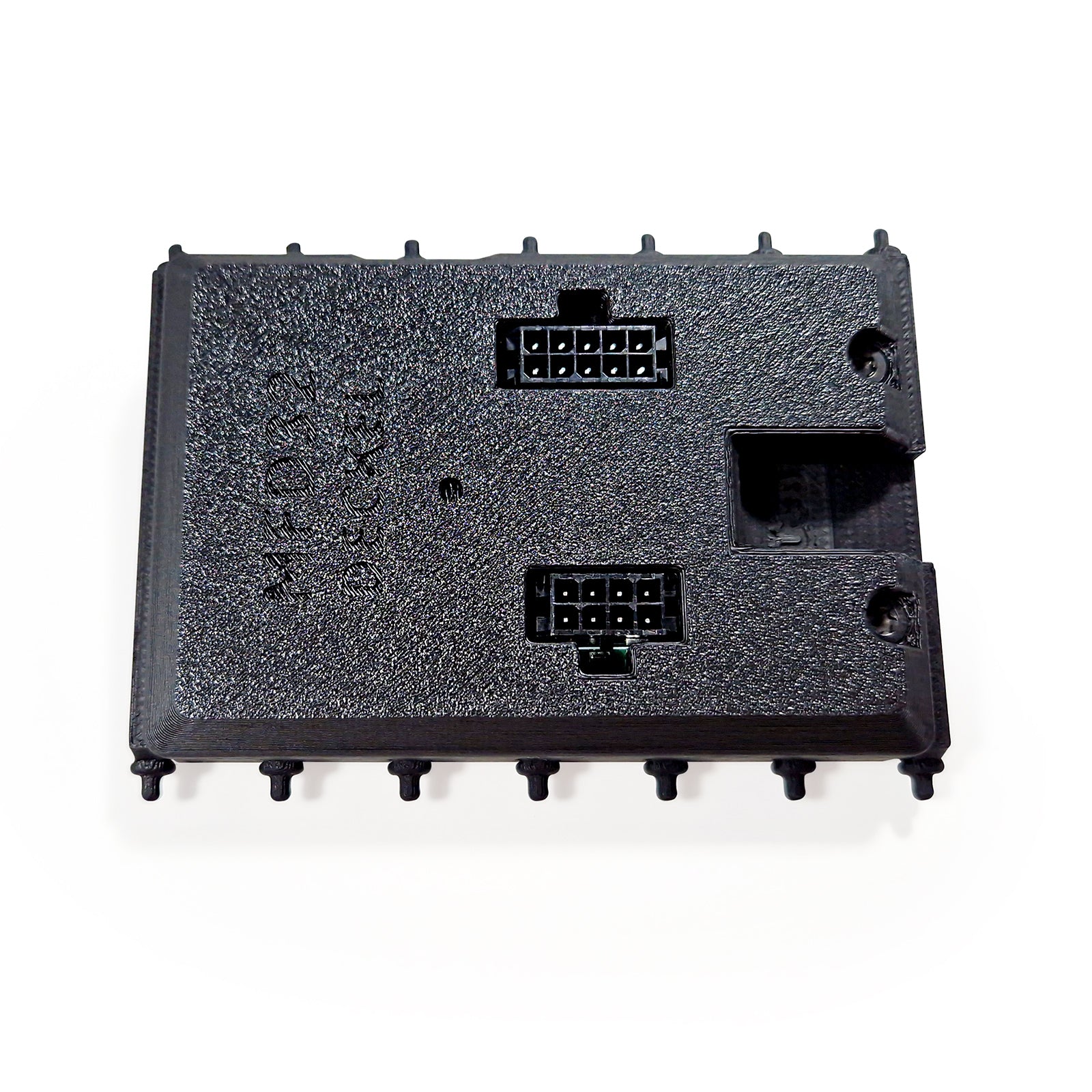

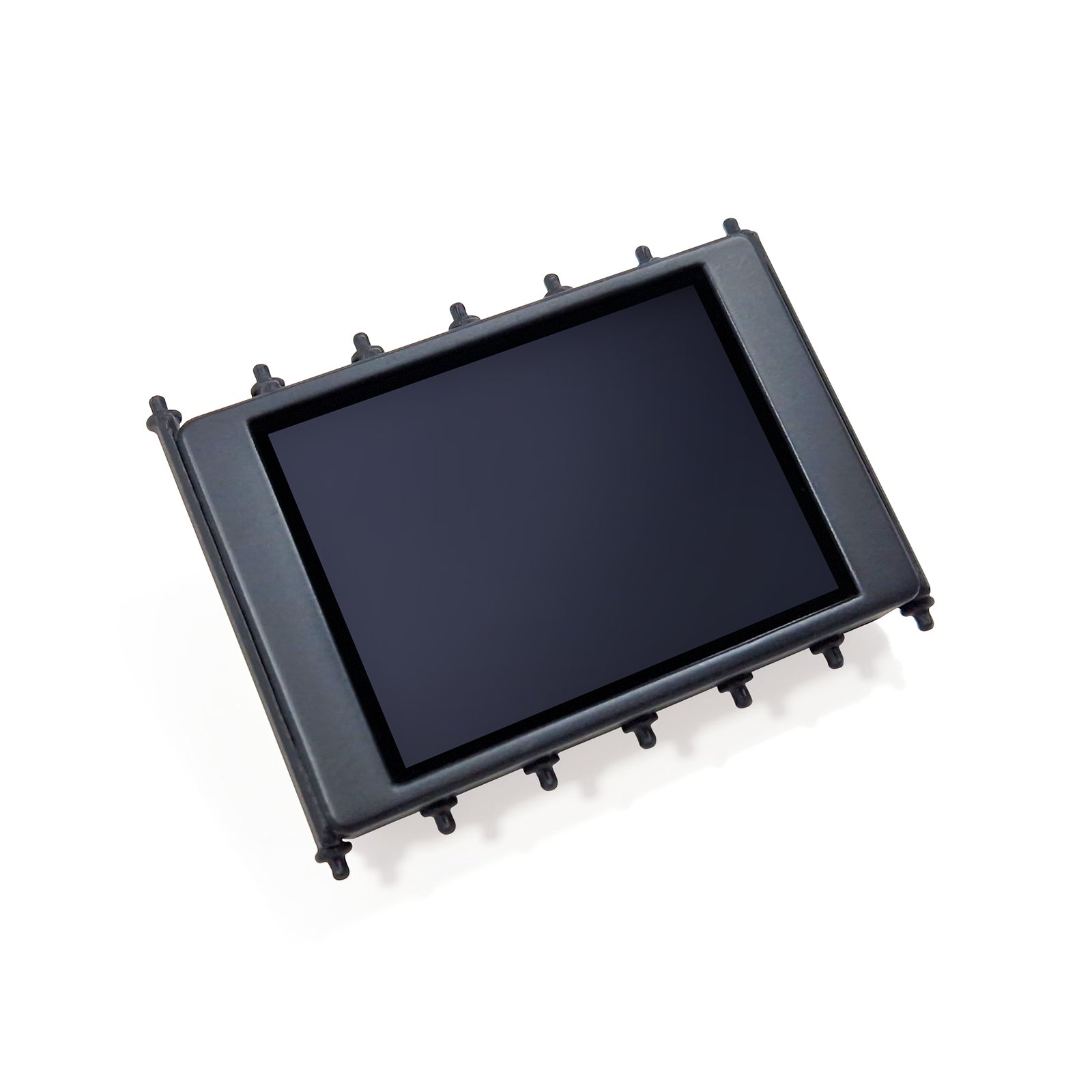

Pantalla Multifunción CANchecked MFD32 para Ford F150 MK14 2021-

html

Monitoriza tu Ford F150 MK14 como nunca antes: Accede a todos los datos de la ECU en tiempo real.

Este display avanzado se integra a la perfección en tu Ford F150 MK14, permitiéndote visualizar todos los parámetros del motor directamente desde el Bus CAN. Un control total al alcance de tu mano.

Características:

• Integración perfecta: Diseño específico para Ford F150 MK14, como un componente original.
• Monitorización exhaustiva: Visualiza hasta 128 sensores simultáneamente.
• Personalización total: 10 vistas configurables con el software DSS (Display Setup Software).
• Listo para usar: Vistas preconfiguradas para una puesta en marcha rápida.
• Instalación Plug & Play: Conexión sencilla mediante el cableado incluido al puerto OBD.
• Entradas analógicas adicionales: 4 entradas para conectar sensores de temperatura de escape, presión de aceite, etc.
• Integración directa de sensor de etanol: Ideal para preparaciones Flex Fuel.

Especificaciones:

• Compatibilidad: Ford F150 MK14 (volante a la izquierda).
• Display: CANchecked MFD28 Gen2.
• Conexión: Bus CAN, 4 entradas analógicas (0-5V, NTC).
• Almacenamiento: Tarjeta SD interna (para registro de datos).

Funciones Adicionales:

Medidor de Rendimiento: Mide tus tiempos de aceleración con el widget de rendimiento: 0-100 km/h, 100-200 km/h, 0-200 km/h.

Registro de Datos (Datalogging): Registra todos los datos en la tarjeta SD interna, ya sea "a demanda" (inicio con un toque) o permanente. Todos los datos de tu última conducción se guardan.

Alarmas Preestablecidas: Activa y personaliza mensajes de advertencia preestablecidos, como recibir una advertencia importante cuando la temperatura de escape supera los 900 grados.

4 Entradas Analógicas Adicionales: Conecta sensores de temperatura y/o presión adicionales para más posibilidades de monitorización, incluyendo la temperatura de escape o la contrapresión de escape. Un sensor de etanol se puede conectar a una de las entradas digitales.

Lectura/Borrado de Errores: Lee los errores de la Unidad de Control del Motor en texto plano y bórralos.

Personalización: Personaliza la pantalla de inicio o elige entre varios widgets para adaptar la pantalla a tus preferencias.

Integración Perfecta en el Vehículo: Nuestra pantalla se adapta a todos los Ford F150 MK14 con volante a la izquierda. Una versión para volante a la derecha está disponible.

Acceso a Todos los Datos de la Unidad de Control del Motor: Proporcionamos tu pantalla con un archivo TRI preconfigurado de serie. Este archivo define todos los sensores que se pueden consultar, incluyendo:

Temperaturas: Temperatura del refrigerante del motor, temperatura del aire de admisión, temperatura de escape, temperatura de la transmisión.

Presiones: Presión de sobrealimentación, presión ambiente, presión de aceite.

Lambda/Mezcla: Lambda objetivo/real, adaptación lambda a corto plazo, adaptación lambda a largo plazo, MAF, carga del motor, par.

Dinámica del Conductor: Presión de freno, velocidad del vehículo, ángulo del acelerador/posición del pedal del acelerador.

Otros: RPM (Revoluciones Por Minuto), ángulo total de encendido, marcha, voltaje de la batería, corrección del ángulo de encendido por cilindro.

Entradas Analógicas: Se pueden añadir sensores adicionales como la temperatura del aceite, la presión del combustible, la presión del aceite, la temperatura de escape y más, incluyendo un sensor de etanol para vehículos Flex Fuel.

Por favor, ten en cuenta que no todos los motores proporcionan todos estos valores.

¿Para qué motores y modelos es adecuada esta pantalla F150?

El marco de la pantalla se adapta a todos los Ford F150 MK14 con volante a la izquierda.

Alcance de la entrega

Incluido con cada entrega

• Pantalla de datos MFA28 Gen2 integrada en el clúster
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en la pantalla)
• Adaptador de tarjeta SD
• Lámina de pantalla (para evitar reflejos)
• Cable de conexión Plug and Play al puerto OBD

Conexión y extensión

Cualquier sensor se puede conectar a través de las cuatro entradas analógicas - soportamos sensores lineales de 0-5V así como sensores NTC.
Nuestros sensores CANchecked Dsiplay internos se almacenan en los archivos TRI/TRX por defecto y sólo necesitan ser conectados:

• AIN1: Sensor de temperatura
• AIN2: Transductor para sensor de temperatura de gas de escape tipo K
• AIN3: Sensor de presión 0-10 Bar
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto

Además de los sensores analógicos, también puedes conectar nuestra luz de cambio externa con 8 LEDs. Esta puede parpadear en diferentes colores y los límites de velocidad y los colores se pueden configurar directamente en la pantalla.

Conectas el sensor de etanol directamente a la pantalla. Necesitas una resistencia pullup (10K) entre 5V y la señal. Entonces puedes ver y registrar el contenido de etanol y la temperatura directamente en la pantalla.

Funciones avanzadas

Con los Math-Channels puedes calcular sensores entre sí. La User-Table te da la posibilidad de generar más sensores con mapas 2D o 3D.

Accesorios opcionales

• CC24000
