Pantalla Multifunción CANchecked MFD32 GEN2 VW Golf MK7 2012-2019 LHD

Monitoriza tu Golf MK7 como nunca antes - Accede a todos los datos vitales del motor en tiempo real.

El CANchecked MFD32 GEN2 es el display definitivo para tu Volkswagen Golf MK7 (2012-2019 LHD). Integra a la perfección la telemetría del motor en el salpicadero, ofreciendo una visualización clara y personalizable de los parámetros más importantes.

Características:

• Integración perfecta en el diseño interior del Golf MK7.
• Lectura de hasta 128 sensores a través del Bus CAN.
• 10 modos de visualización personalizables con el Software DSS (Display Setup Software).
• Instalación Plug & Play con el arnés de cableado específico.
• 4 entradas analógicas adicionales para conectar sensores de temperatura de escape, presión de aceite, etc.
• Opción integrada para conectar un sensor de etanol para configuraciones flex-fuel.

Especificaciones:

• Compatibilidad: Volkswagen VW Golf MK7 (2012 - 2019) LHD (Volante a la izquierda).
• Display: MFD32 Gen2.
• Conexión: Bus CAN.
• Entradas Analógicas: 4 (0-5V y NTC).
• Incluye: Display MFD32 Gen2 integrado en la rejilla de ventilación, arnés de cableado específico, guía de inicio rápido, cable de datos USB, tarjeta SD (preinstalada), adaptador de tarjeta SD, film protector.

Funciones Adicionales:

• Performance Tracker: Mide tus tiempos de aceleración (0-100 km/h, 100-200 km/h, 0-200 km/h).
• Registro de Datos (Datalogging): Guarda todos los datos en la tarjeta SD interna, de forma continua o bajo demanda.
• Alertas Personalizables: Configura alertas predefinidas, por ejemplo, al superar una temperatura de escape de 900 grados.
• Lectura y Borrado de Errores: Diagnostica y elimina códigos de error de la ECU / Unidad de Control del Motor.
• Personalización: Adapta la pantalla de inicio y los widgets a tus preferencias.

Acceso a Datos del Vehículo:

El display viene preconfigurado con un archivo TRI que lista todos los sensores disponibles, incluyendo:

Temperaturas: Temperatura del refrigerante del motor, temperatura del aire de admisión, temperatura de escape, temperatura de la transmisión.
Presiones: Presión de sobrealimentación, presión ambiente, presión de aceite.
Lambda/Mezcla de Combustible: Valor Lambda objetivo/real, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo, Sensor de Flujo de Masa de Aire (MAF), carga del motor, par motor.
Dinámica del Conductor: Presión de frenado, velocidad del vehículo, ángulo de la mariposa/posición del pedal del acelerador.
Otros: RPM (Revoluciones Por Minuto), avance total del encendido, marcha, Voltaje de la batería, corrección del avance del encendido por cilindro.

Entradas Analógicas: Conecta sensores adicionales como temperatura de aceite, presión de combustible, presión de aceite, temperatura de escape y un sensor de etanol para aplicaciones flex-fuel.

Nota: No todos los motores proporcionan todos los datos mencionados.

Compatibilidad:

El marco del display se adapta a todos los modelos Golf 7 con volante a la izquierda (LHD). Una versión para vehículos con volante a la derecha (RHD) está en desarrollo.

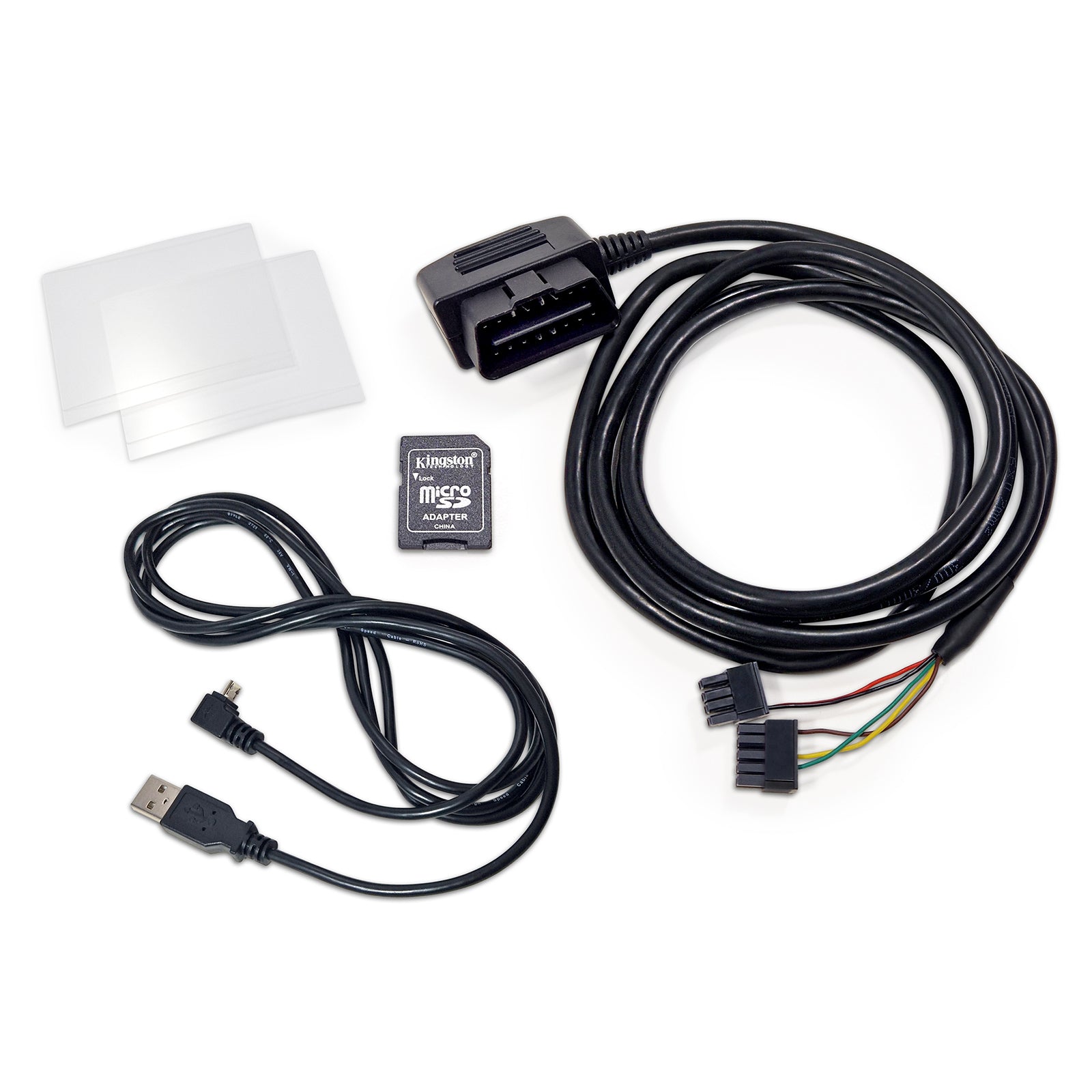

El paquete incluye:

• Display de datos MFD32 Gen2 integrado en la rejilla de ventilación.
• Arnés de cableado específico para el vehículo.
• Guía de inicio rápido.
• Cable de datos USB.
• Tarjeta SD (preinstalada en el display).
• Adaptador de tarjeta SD.
• Film protector para el display (antirreflejos).

Conexión y Expansión:

Conecta varios sensores a través de las cuatro entradas analógicas, compatibles con sensores lineales de 0-5V y sensores NTC.

Los sensores CANchecked Dsiplay están integrados en los archivos TRI/TRX y solo necesitan ser conectados:

• AIN1: Sensor de temperatura.
• AIN2: Sonda de temperatura de escape tipo K.
• AIN3: Sensor de presión 0-10 Bar.
• AIN4: Sensor de presión de sobrealimentación 0-5.5 Bar absoluto.

Además de los sensores analógicos, puedes conectar el módulo flash externo con 8 LEDs. Puede parpadear en diferentes colores para indicar límites de RPM, configurables a través del display.

El sensor de etanol se conecta directamente al display. Se requiere una resistencia pull-up (10K) entre 5V y la señal. Luego, puedes leer y registrar el contenido de etanol y la temperatura directamente en el display.

Funciones Avanzadas:

Vincula datos de sensores con Canales Matemáticos. Las Tablas de Usuario permiten la creación de sensores adicionales utilizando mapas 2D o 3D.

Accesorios Opcionales:

• CC24000 SLM08 - Módulo flash externo.
• CC22100 CBD08 - Hub de distribución CAN de ocho puertos.
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/8" NPT.
• CC22903 TCC01 - Convertidor tipo K 0-1250°C.
• CC22901 FLP01 - Sensor de presión 0-10 Bar (145psi) M10x1.
• CC22900 BST01 - Sensor de presión de sobrealimentación 0-5.5
