Pantalla Multifunción CANchecked MFD32 GEN2 Toyota Yaris GR XP21 RHD 2020 +

Monitoriza tu GR Yaris como un profesional - Acceso total a los datos vitales de tu coche en tiempo real.

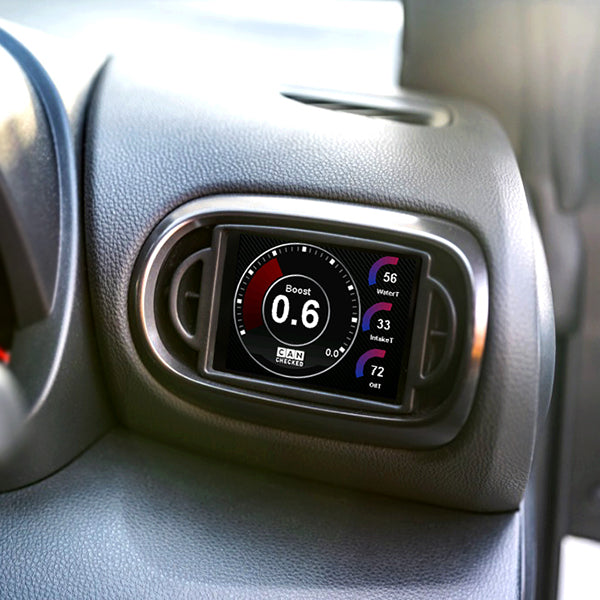

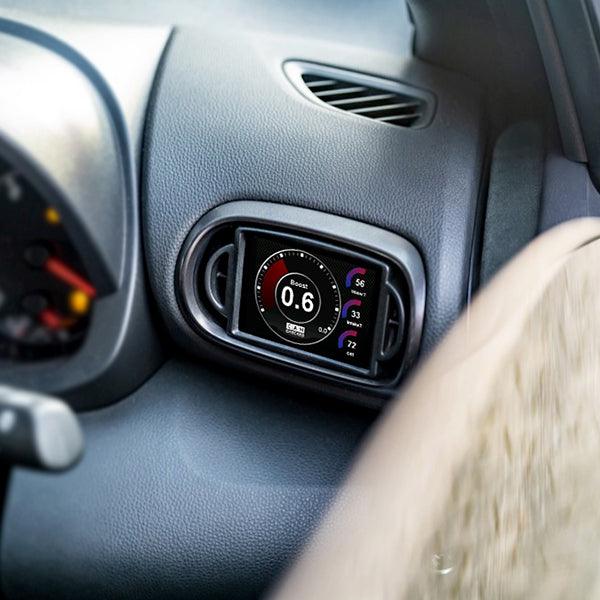

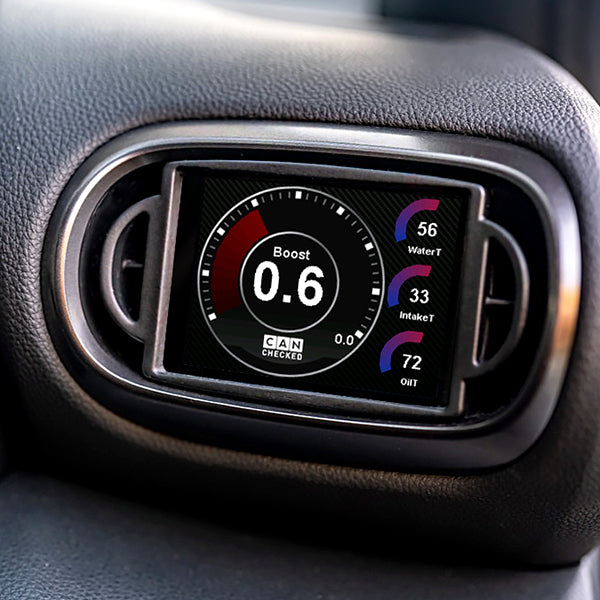

Este display de última generación para Toyota GR Yaris XP21 RHD (volante a la derecha) te ofrece una visión completa del rendimiento de tu vehículo. Lee los datos directamente del Bus CAN y los muestra en una pantalla MFD32 fiable, integrándose a la perfección en el diseño interior.

Características:

• Integración perfecta: Diseño a medida que se adapta a la perfección al salpicadero de tu GR Yaris RHD.
• Monitorización exhaustiva: Lee datos de hasta 128 sensores para un control total.
• Personalización total: 10 modos de visualización configurables con el software DSS (Display Setup Software).
• Listo para correr: Modos de visualización preinstalados para una configuración rápida y sencilla.
• Instalación Plug & Play: Conexión sencilla con el arnés de cableado incluido. ¡Conectar y listo!
• Entradas analógicas adicionales: 4 entradas para conectar sensores externos como temperatura de escape o presión de aceite.
• Sensor de Etanol Integrado: Conexión directa para monitorizar el contenido de etanol en aplicaciones flex-fuel.

Especificaciones:

• Compatibilidad: Toyota GR Yaris XP21 RHD (2020+)
• Pantalla: MFD32 GEN2
• Conexión: Bus CAN
• Entradas Analógicas: 4 (0-5V, NTC)
• Incluye: Display MFD32 Gen2 integrado en rejilla de ventilación RHD, arnés de cableado específico, guía rápida, cable USB, tarjeta SD (preinstalada), adaptador SD, protector de pantalla.

Funciones Adicionales:

• Performance Tracker: Mide tus tiempos de aceleración (0-100, 100-200, 0-200 km/h).
• Registro de Datos (Datalogging): Guarda todos los datos en la tarjeta SD interna, de forma continua o bajo demanda.
• Alertas Personalizables: Configura alertas para parámetros críticos como la temperatura de escape.
• Lectura y Borrado de Errores: Diagnostica y elimina códigos de error de la ECU de forma rápida.
• Personalización: Adapta la pantalla a tu gusto con diferentes widgets y una pantalla de inicio personalizada.

Acceso a Datos del Vehículo: El archivo TRI preconfigurado te da acceso a:

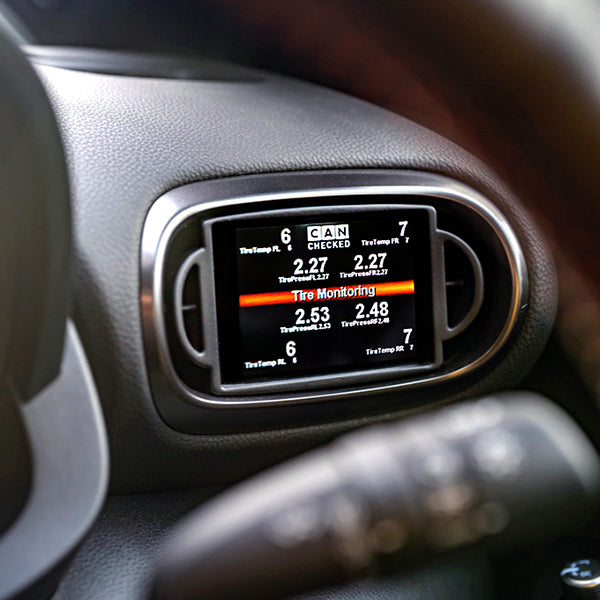

Temperaturas: Temperatura del refrigerante, temperatura del aire de admisión, temperatura de escape, temperatura de la transmisión, temperatura del diferencial trasero, 4x temperatura de los neumáticos.
Presiones: Presión de sobrealimentación, presión ambiente, presión de aceite, 4x presión de los neumáticos.
Lambda/Mezcla de Combustible: Valor Lambda objetivo/real, adaptación Lambda a corto plazo, adaptación Lambda a largo plazo, MAF (Sensor de Flujo de Masa de Aire), carga del motor, par motor.
Dinámica del Conductor: Presión de frenado, velocidad del vehículo, ángulo del acelerador/posición del pedal.
Otros: RPM (Revoluciones Por Minuto), avance total del encendido, marcha, voltaje de la batería.

Entradas Analógicas: Conecta sensores adicionales como temperatura de aceite, presión de combustible, presión de aceite, temperatura de escape y un sensor de etanol para aplicaciones flex-fuel.

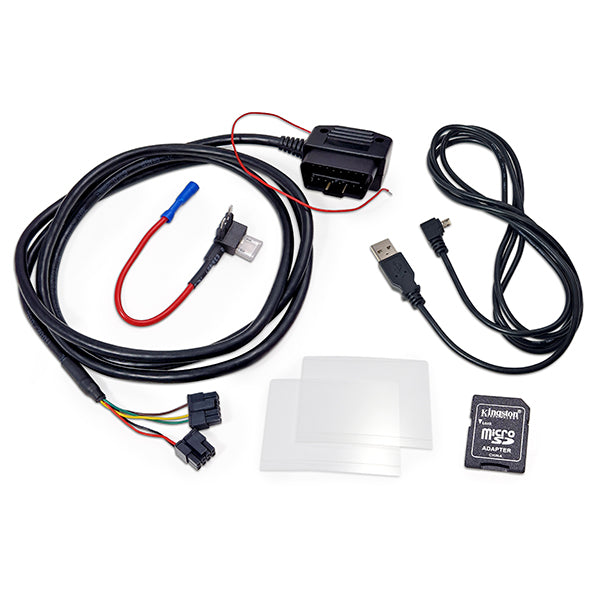

Contenido del Paquete:

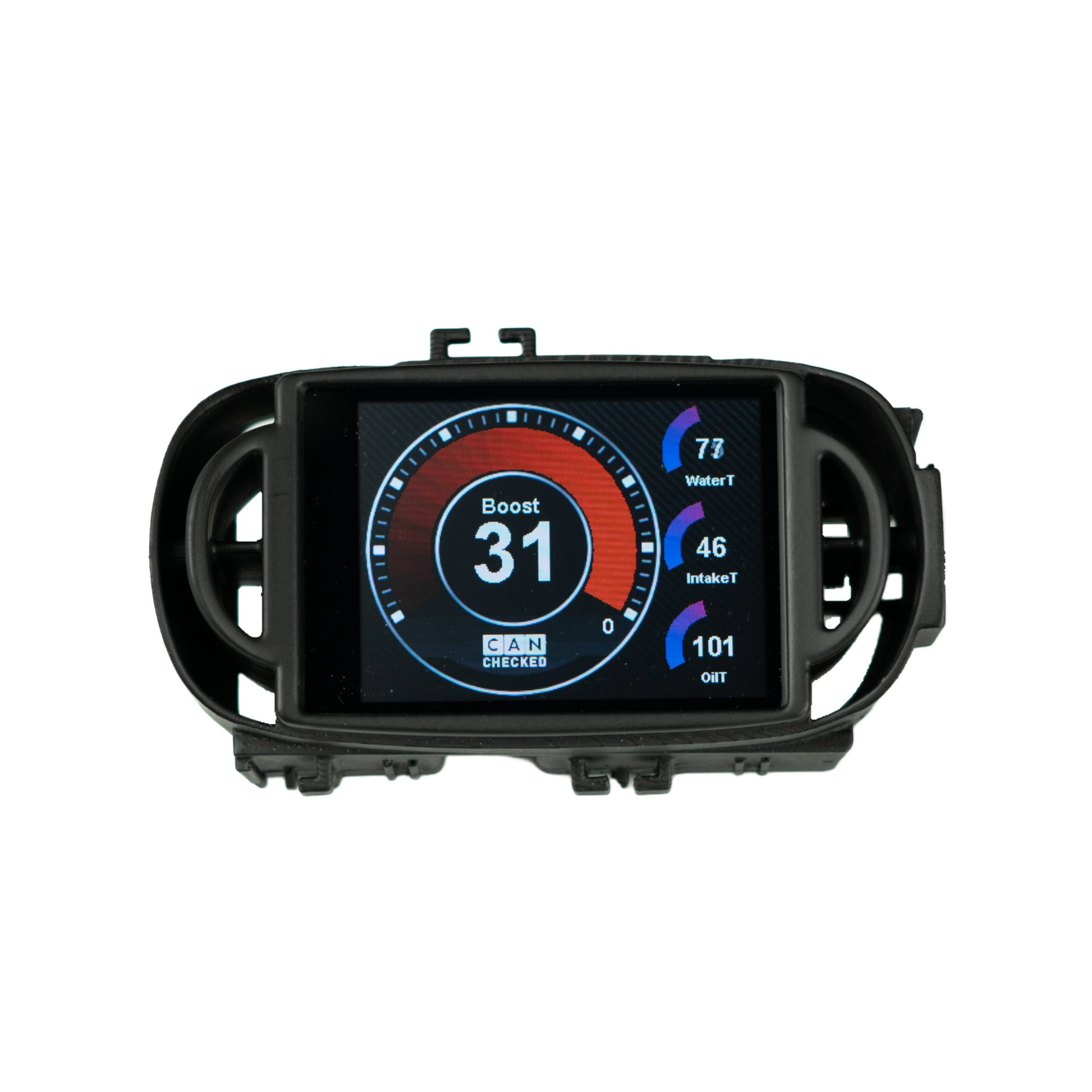

• Display de datos MFD32 Gen2 integrado en la rejilla de ventilación RHD
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en el display)
• Adaptador de tarjeta SD
• Protector de pantalla (para evitar reflejos)

Conexión y Expansión:

Conecta varios sensores a través de las cuatro entradas analógicas - se admiten sensores lineales de 0-5V y NTC.

Nuestros sensores CANchecked Display están ya integrados en los archivos TRI/TRX y solo necesitan ser conectados:

• AIN1: Sensor de temperatura
• AIN2: Sonda de temperatura de escape Tipo K
• AIN3: Sensor de presión 0-10 bar
• AIN4: Sensor de presión de sobrealimentación 0-5.5 bar absoluto

Además de los sensores analógicos, también puedes conectar directamente nuestro módulo flash externo con 8 LEDs. Puede parpadear en diferentes colores para indicar los límites de RPM, y los colores se pueden configurar cómodamente a través de la pantalla.

El sensor de etanol se puede conectar directamente a la pantalla. Se requiere una resistencia pull-up (10K) entre 5V y la señal. Después, puedes leer y registrar el contenido de etanol directamente en la pantalla.

Funciones Avanzadas:

Con los Canales Matemáticos, puedes vincular los datos de los sensores. Las Tablas de Usuario te permiten crear sensores adicionales con mapas 2D o 3D.

Accesorios Opcionales:

• CC24000 SLM08 - Módulo flash externo
• CC22100 CBD08 - Distribuidor CAN de ocho canales
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/8" NPT
• CC22903 TCC01 - Convertidor Tipo K 0-1250°C
• CC22901 FLP01 - Sensor de presión 0-10 bar (145psi) M10x1
• CC22900 BST01 - Sensor de presión absoluta 0-5.5 bar (80psi)

Guía de Instalación:
