Pantalla Multifunción CANchecked MFD28 GEN2 para VW T6 LHD

Monitoriza tu VW T6 como nunca antes - Accede a todos los datos de tu motor en tiempo real.

El display CANchecked MFD28 GEN2 se integra perfectamente en tu VW T6 (LHD), ofreciéndote una visión completa de la salud de tu motor. Visualiza hasta 128 sensores directamente desde la ECU a través del Bus CAN, con una instalación sencilla y un diseño que imita la estética original.

Características:

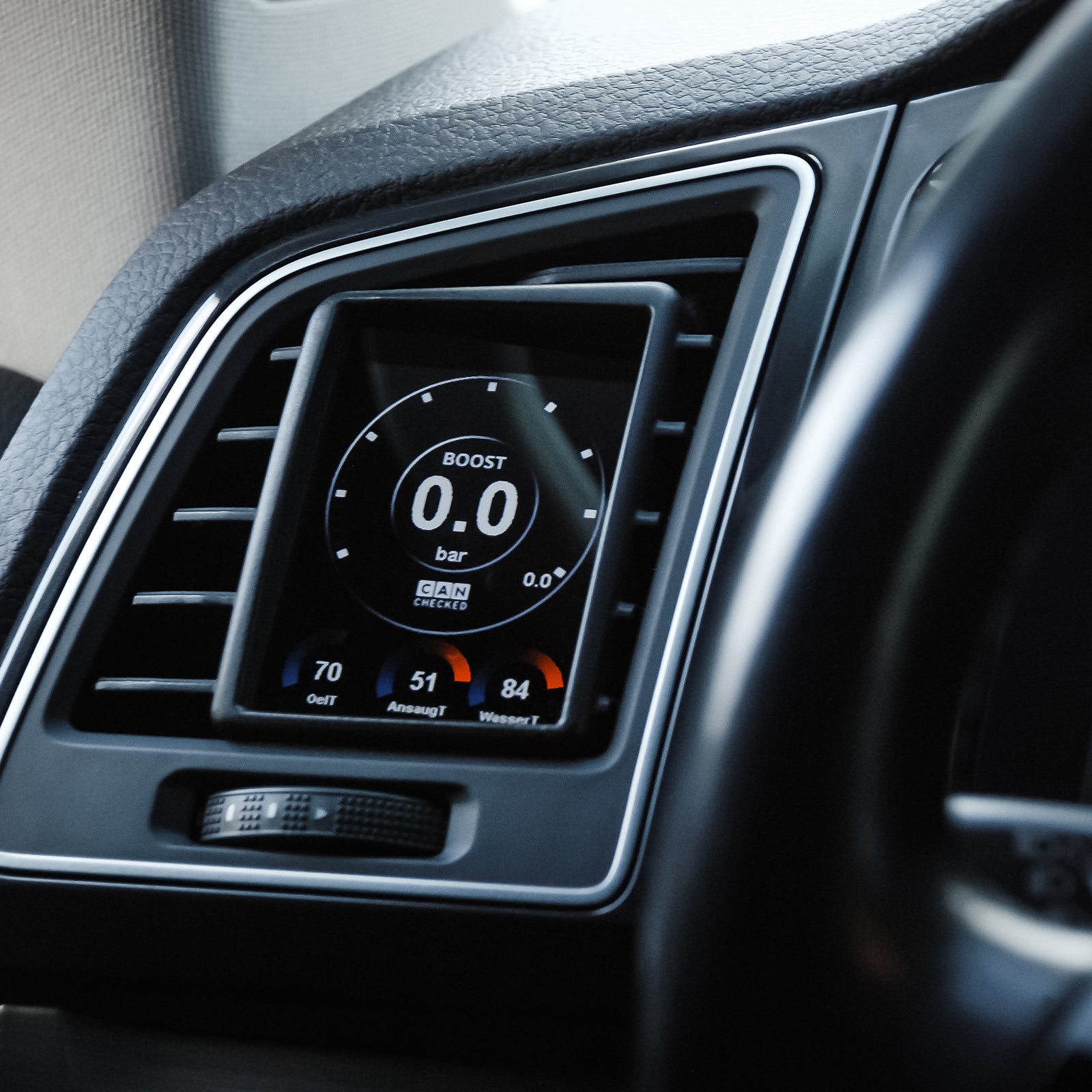

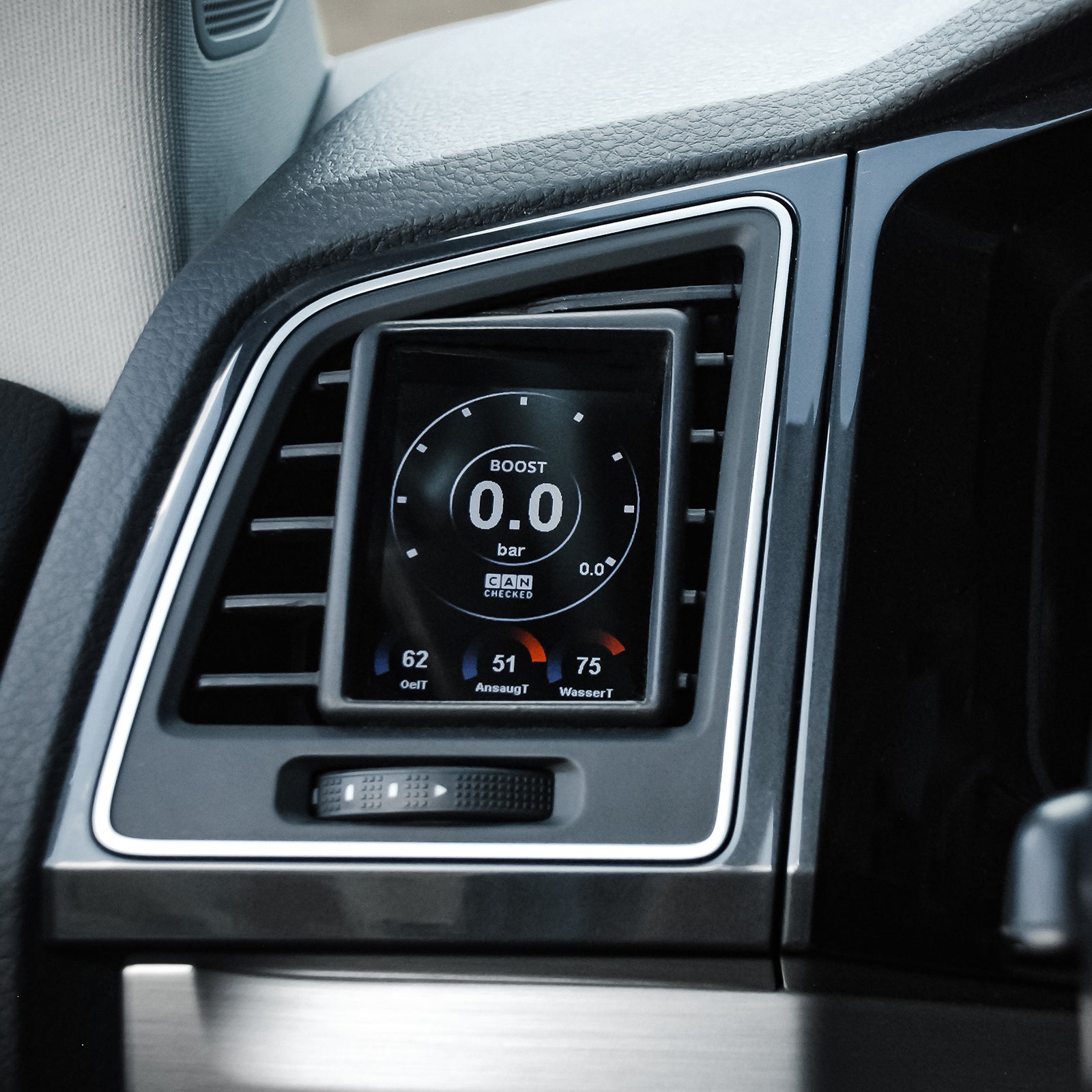

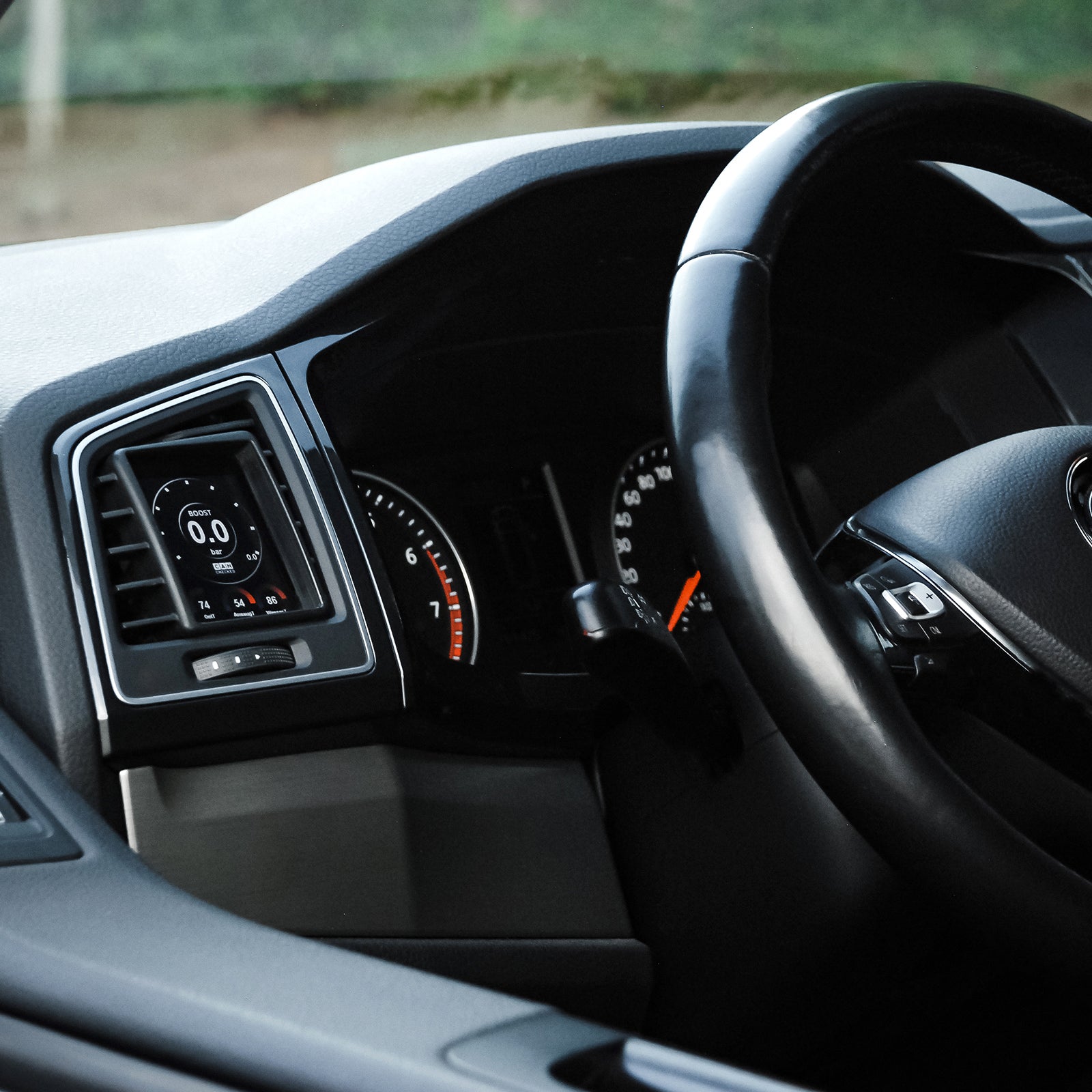

• Integración perfecta en el salpicadero de tu VW T6 (LHD).
• Monitoriza hasta 128 sensores del motor en tiempo real.
• 10 vistas personalizables con el software DSS (Display Setup Software).
• Vistas preconfiguradas para una puesta en marcha rápida.
• Instalación Plug-and-Play con el cableado incluido. ¡Conectar y listo!
• 4 entradas analógicas adicionales para sensores de temperatura de escape, presión de aceite, etc.

Especificaciones:

• Compatibilidad: VW T6 (LHD - Volante a la izquierda)
• Protocolo de comunicación: Bus CAN
• Entradas analógicas: 4 (0-5V, NTC)
• Alimentación: 12V
• Incluye: MFD28 Gen2, cableado Plug & Play, cable USB, tarjeta SD, adaptador SD, lámina antirreflejos.

Funciones Adicionales:

• Medidor de Rendimiento: Mide tus tiempos de aceleración (0-100 km/h, 100-200 km/h, 0-200 km/h).
• Registro de Datos (Datalogging): Guarda todos los datos en la tarjeta SD interna, de forma manual o continua.
• Alarmas Preestablecidas: Configura alertas personalizadas para parámetros críticos (ej: temperatura de escape superior a 900ºC).

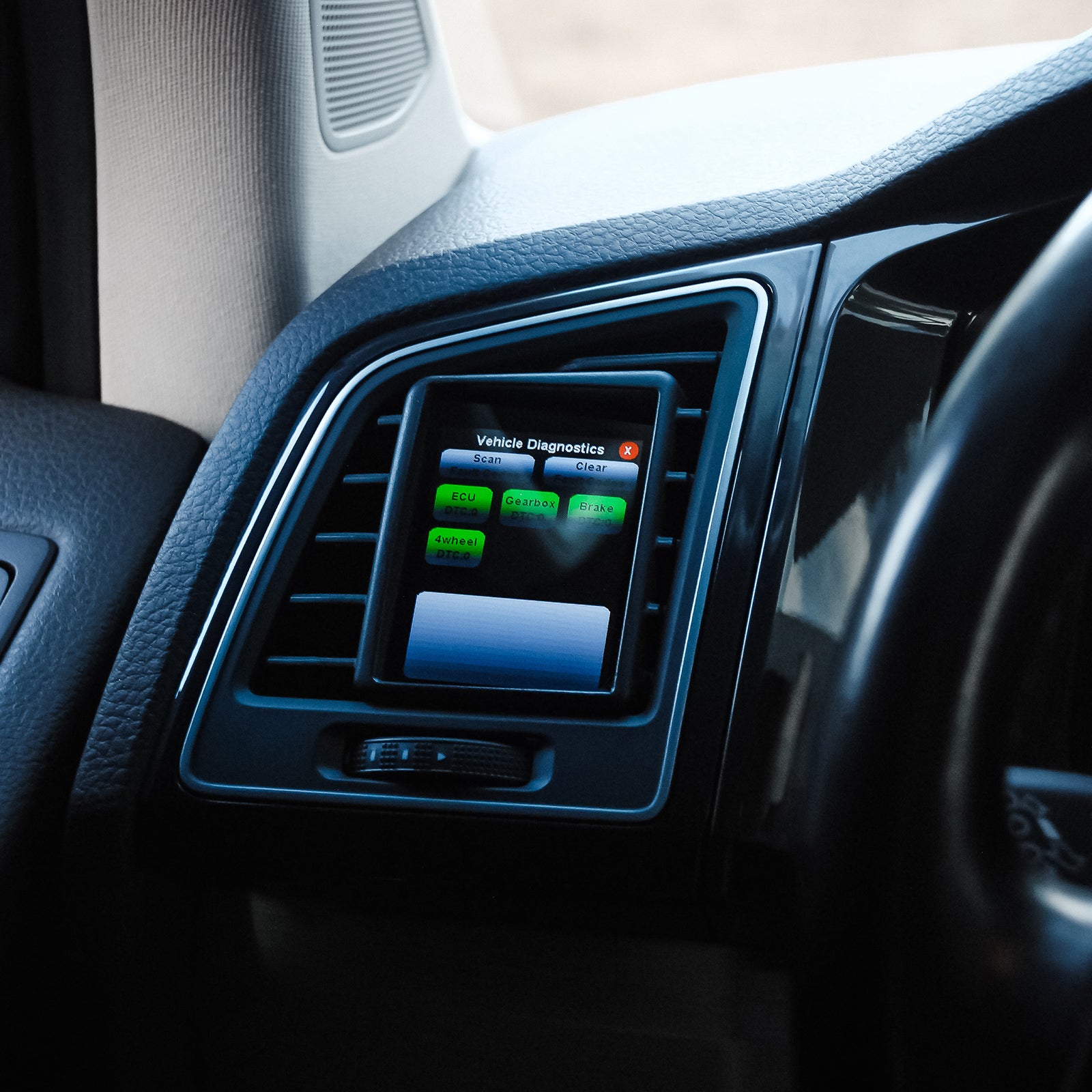

• Lectura y Borrado de Errores: Diagnostica y elimina fallos de la ECU directamente desde el display.
• Personalización: Adapta la pantalla de inicio y los widgets a tus preferencias.

Sensores Monitorizables (Ejemplos):

• Temperaturas: Refrigerante, aire de admisión, escape, transmisión.
• Presiones: Presión de sobrealimentación, presión ambiente, presión de aceite.
• Lambda/Mezcla: Lambda objetivo/real, adaptación lambda a corto/largo plazo, MAF, carga del motor, par motor.
• Dinámica del Conductor: Presión de frenado, velocidad del vehículo, ángulo del acelerador.
• Otros: RPM, ángulo de encendido total, marcha, voltaje de la batería, corrección del ángulo de encendido por cilindro.
• Entradas Analógicas: Temperatura de aceite, presión de combustible, presión de aceite, temperatura de escape, sensor de etanol (para vehículos Flex Fuel).

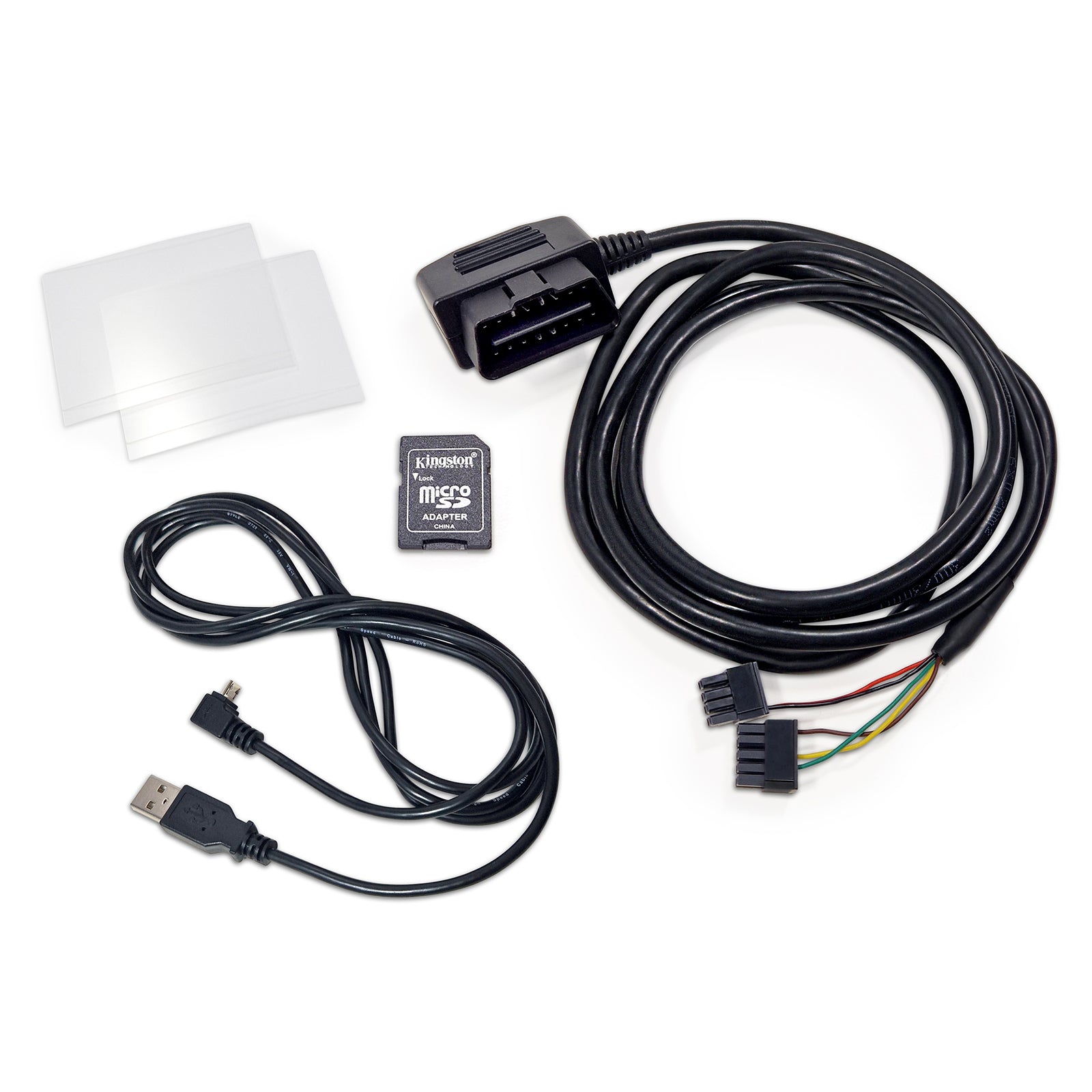

Contenido del Paquete:

• Display MFD28 Gen2 integrado en el marco.
• Guía de inicio rápido.
• Cable de datos USB.
• Tarjeta SD (preinstalada).
• Adaptador de tarjeta SD.
• Lámina protectora antirreflejos.
• Cable de conexión Plug and Play al puerto OBD.

Conexión y Expansión:

Conecta sensores adicionales a través de las cuatro entradas analógicas (0-5V o NTC). Los sensores CANchecked están preconfigurados en los archivos TRI/TRX:

• AIN1: Sensor de temperatura.
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K.
• AIN3: Sensor de presión 0-10 Bar.
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto.

También puedes conectar un shift light externo con 8 LEDs, configurable en colores y RPM.

El sensor de etanol se conecta directamente al display (requiere una resistencia pull-up de 10K entre 5V y la señal).

Funciones Avanzadas:

Los Math-Channels permiten calcular sensores entre sí. La User-Table permite generar sensores adicionales con mapas 2D o 3D.

Accesorios Opcionales:

• CC24000 SLM08 - Módulo de luces de cambio externo.
• CC22100 CBD08 - Distribuidor CAN de ocho puertos.
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/8" NPT.
• CC22903 TCC01 - Convertidor tipo K 0-1250°C.
• CC22901 FLP01 - Sensor de presión 0-10 Bar (145psi) M10x1.
• CC22900 BST01 - Sensor de presión absoluta 0-5,5 Bar (80psi).

Guía de Instalación:

Incluimos una guía de instalación ilustrada para facilitar el proceso.

Libera todo el potencial de tu VW T6 con nuestro display avanzado. ¡Contacta con nosotros si tienes alguna duda!
