Pantalla Multifunción CANchecked MFD28 GEN2 para BMW Serie 5 E6x E60 E61 LHD 2003-2006

Monitoriza tu BMW E6x como nunca antes - Accede a todos los datos del motor en tiempo real y eleva tu experiencia de conducción al siguiente nivel.

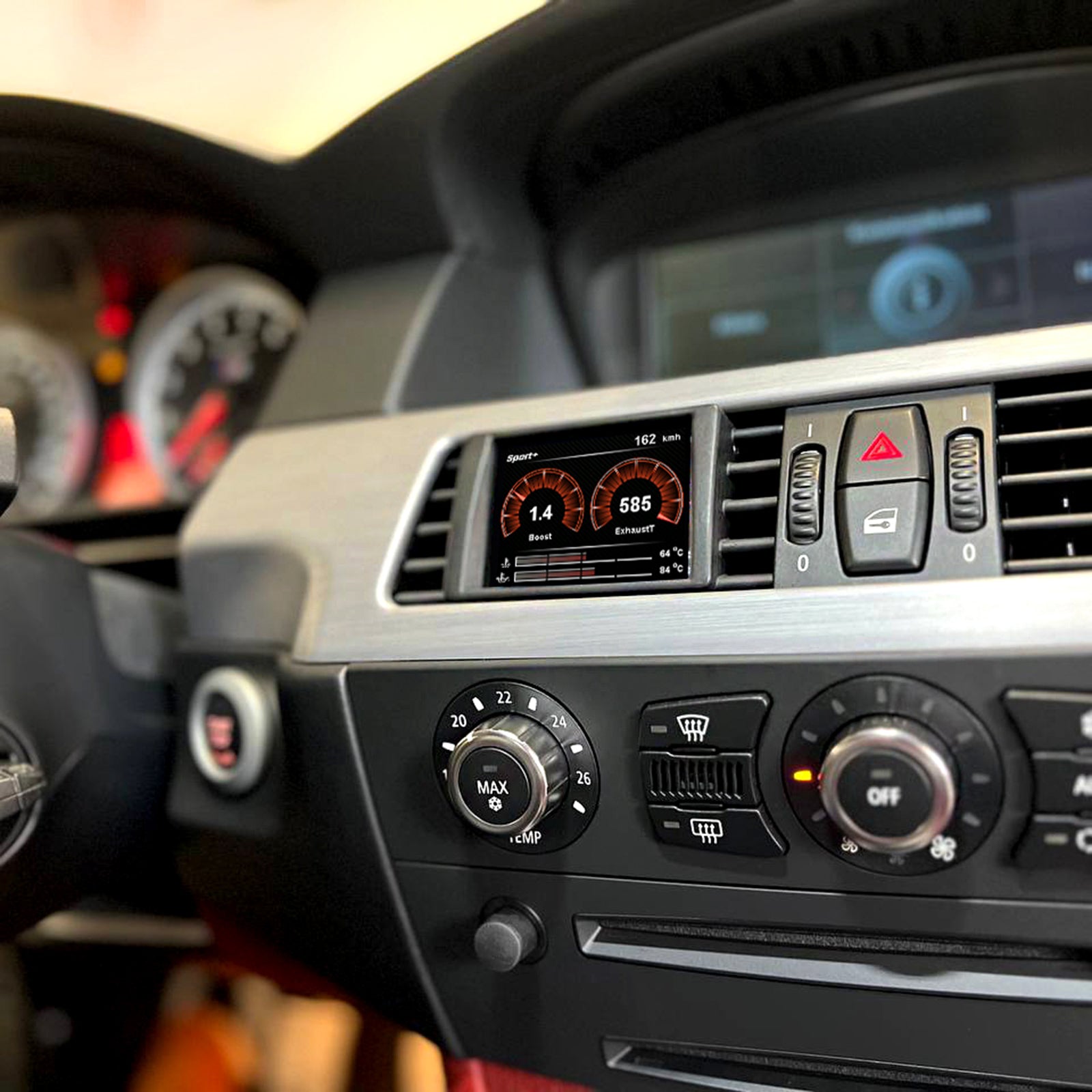

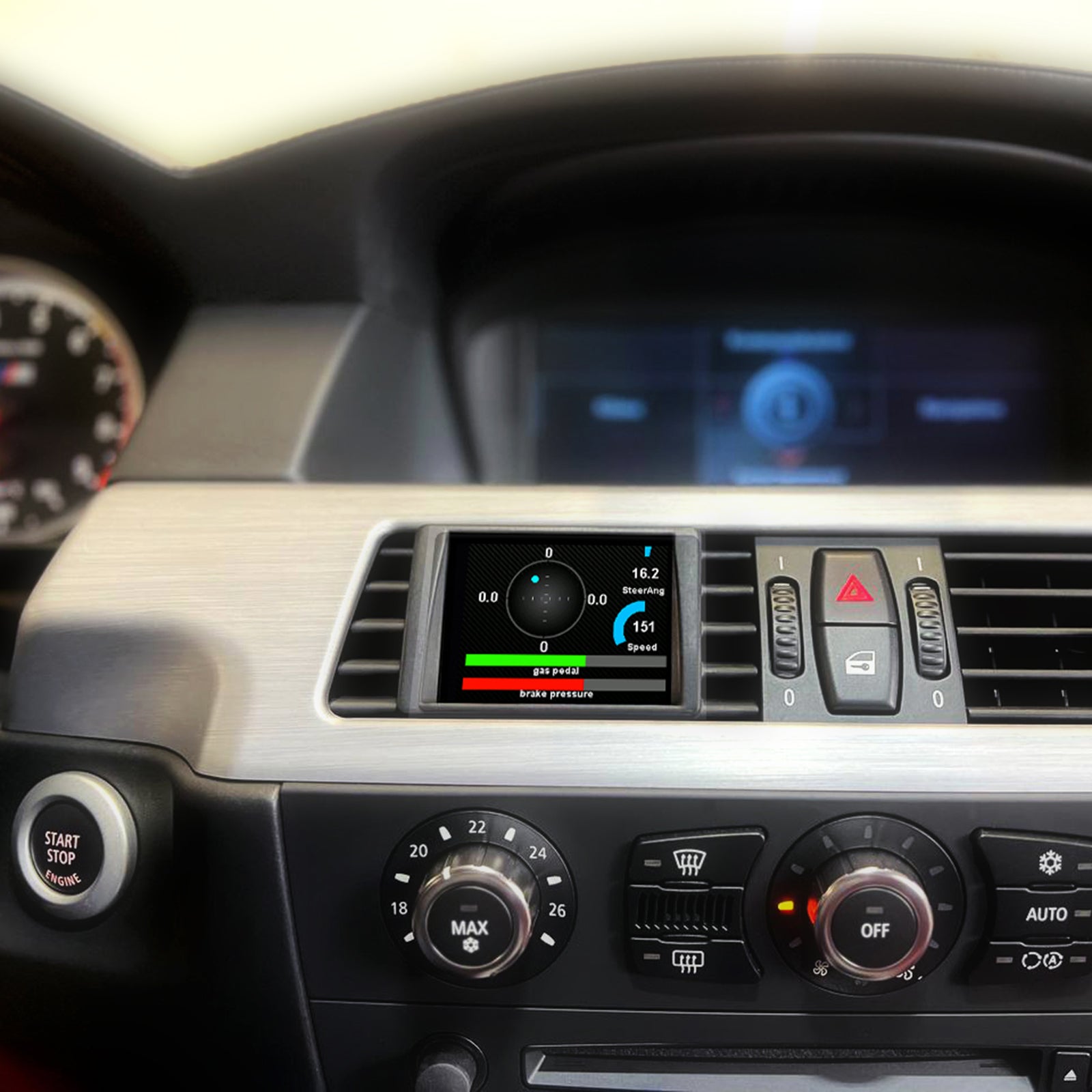

Este display avanzado para BMW Serie 5 E6x LHD se integra a la perfección en tu salpicadero, proporcionando acceso instantáneo a la telemetría del motor a través del Bus CAN. Visualiza datos cruciales y personaliza alertas para optimizar el rendimiento de tu máquina.

Características:

• Integración perfecta: Diseño específico para BMW Serie 5 E6x LHD, manteniendo la estética original del cockpit.
• Monitorización exhaustiva: Soporta hasta 128 sensores, incluyendo temperatura de aceite, presión de turbo y mucho más.
• Personalización total: 10 modos de visualización configurables con el software DSS (Display Setup Software).
• Instalación sencilla: Plug-and-play con el arnés de cableado incluido, listo para usar en minutos.
• Entradas analógicas adicionales: 4 entradas para conectar sensores externos como temperatura de escape o presión de combustible.
• Registro de datos avanzado: Datalogging continuo o bajo demanda en la tarjeta SD interna.

Especificaciones:

• Compatibilidad: BMW Serie 5 E6x LHD (2003-2006)
• Display: MFD28 GEN2
• Conexión: Bus CAN
• Entradas analógicas: 4 (0-5V, NTC)
• Almacenamiento: Tarjeta SD (incluida)

Funciones destacadas para el piloto:

• Medidor de rendimiento: Calcula tus tiempos de aceleración (0-100 km/h, 100-200 km/h, 0-200 km/h).
• Registro de datos (Datalogging): Guarda todos los datos en la tarjeta SD interna, ya sea de forma continua o a petición.
• Alertas personalizables: Configura alertas para parámetros críticos como la temperatura de escape.
• Lectura y borrado de errores: Diagnostica y elimina fallos de la ECU de forma rápida y sencilla.
• Personalización: Adapta la pantalla de inicio y los widgets a tus preferencias.

Accede a todos los datos del vehículo:

El archivo TRI preconfigurado incluye sensores como:

Temperaturas: Temperatura del refrigerante del motor, temperatura del aire de admisión, temperatura de los gases de escape, temperatura de la transmisión.
Presiones: Presión de sobrealimentación, presión ambiente, presión de aceite.
Lambda/Mezcla de combustible: Valores Lambda objetivo/real, adaptación Lambda a corto plazo, adaptación Lambda a largo plazo, MAF (Sensor de Flujo de Masa de Aire), carga del motor, par motor.
Dinámica del conductor: Presión de frenado, velocidad del vehículo, ángulo del acelerador/posición del pedal.
Otros: RPM (Revoluciones Por Minuto), ángulo total de encendido, marcha, voltaje de la batería, corrección del ángulo de encendido por cilindro.

Entradas analógicas: Conecta sensores adicionales como temperatura del aceite, presión de combustible, presión del aceite, temperatura de escape y más, así como un sensor de etanol para aplicaciones flex-fuel.

Ten en cuenta que no todos los motores proporcionan todos estos datos.

Compatibilidad con modelos BMW Serie 5 E6x LHD:

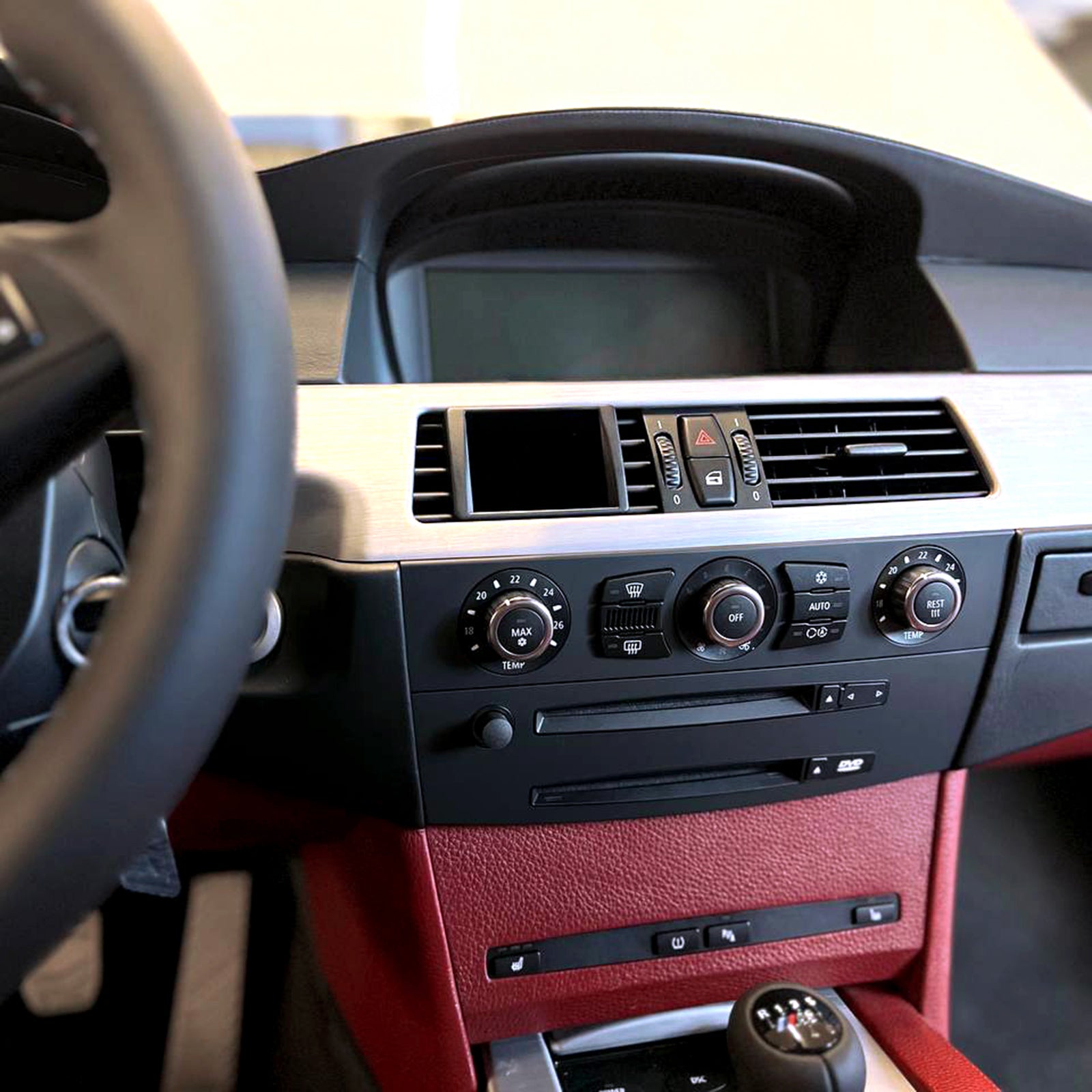

El marco de la pantalla es adecuado para todos los modelos BMW Serie 5 E6x LHD, incluidos los modelos M. También está disponible una versión para vehículos con volante a la derecha (RHD).

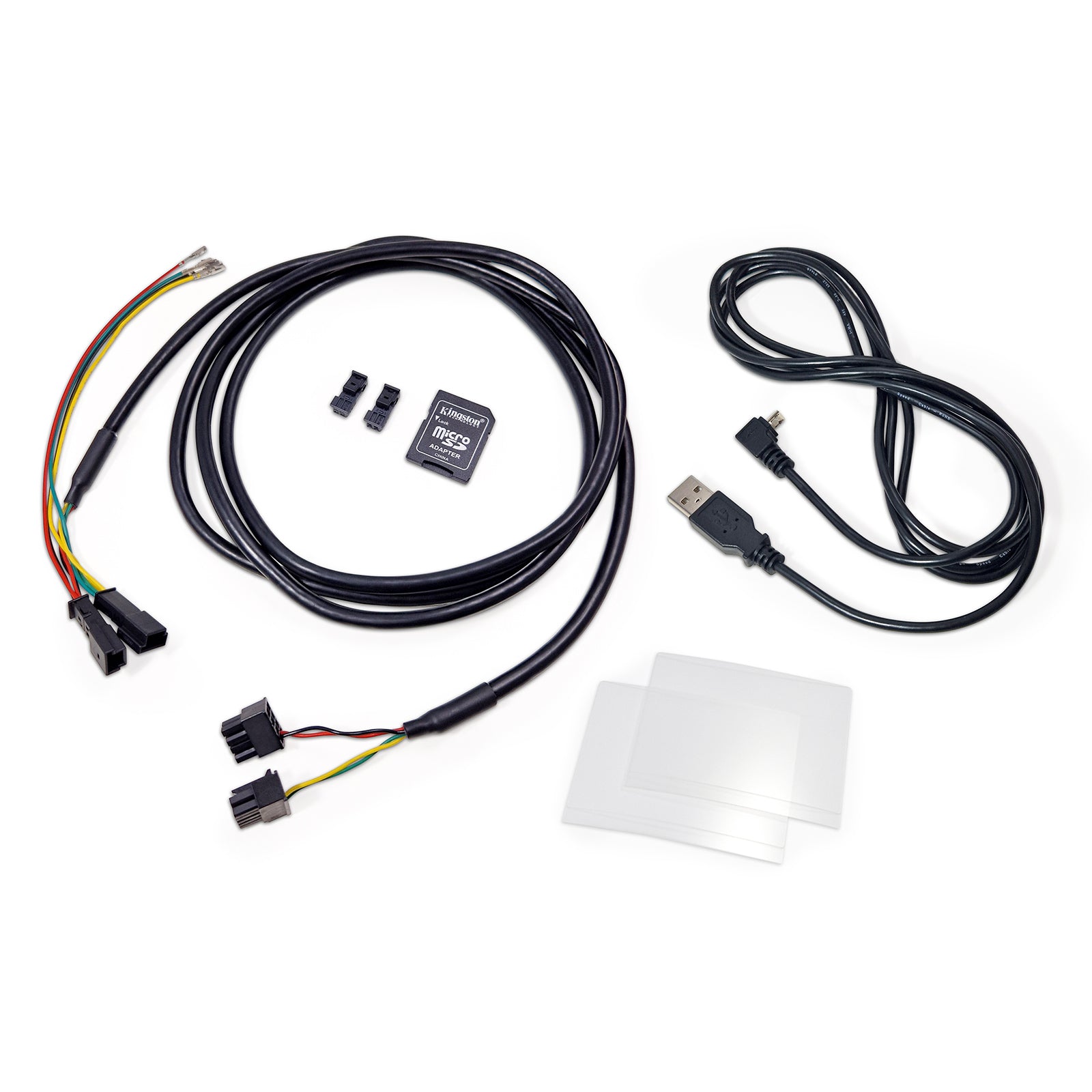

Contenido detallado del paquete:

Cada entrega incluye:

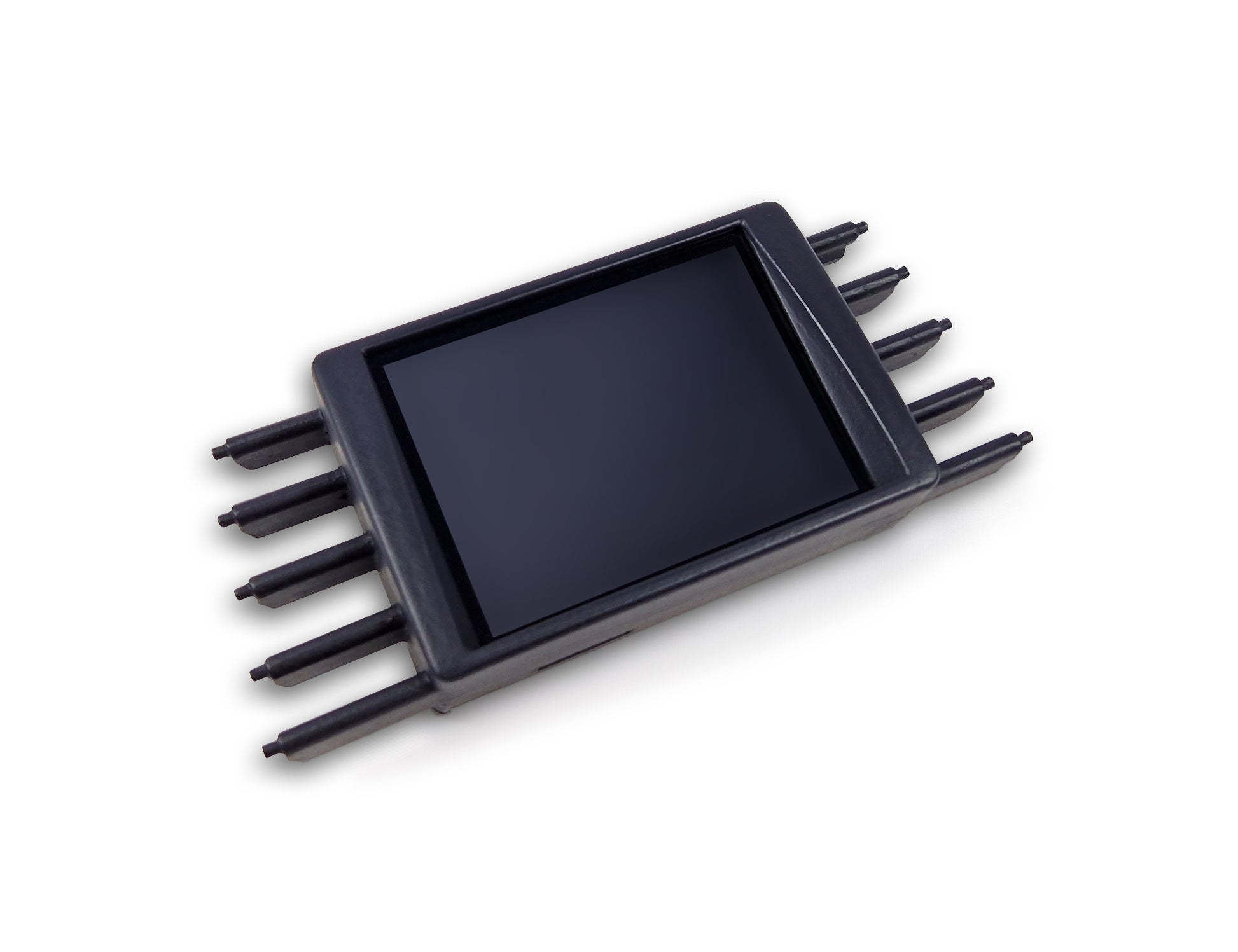

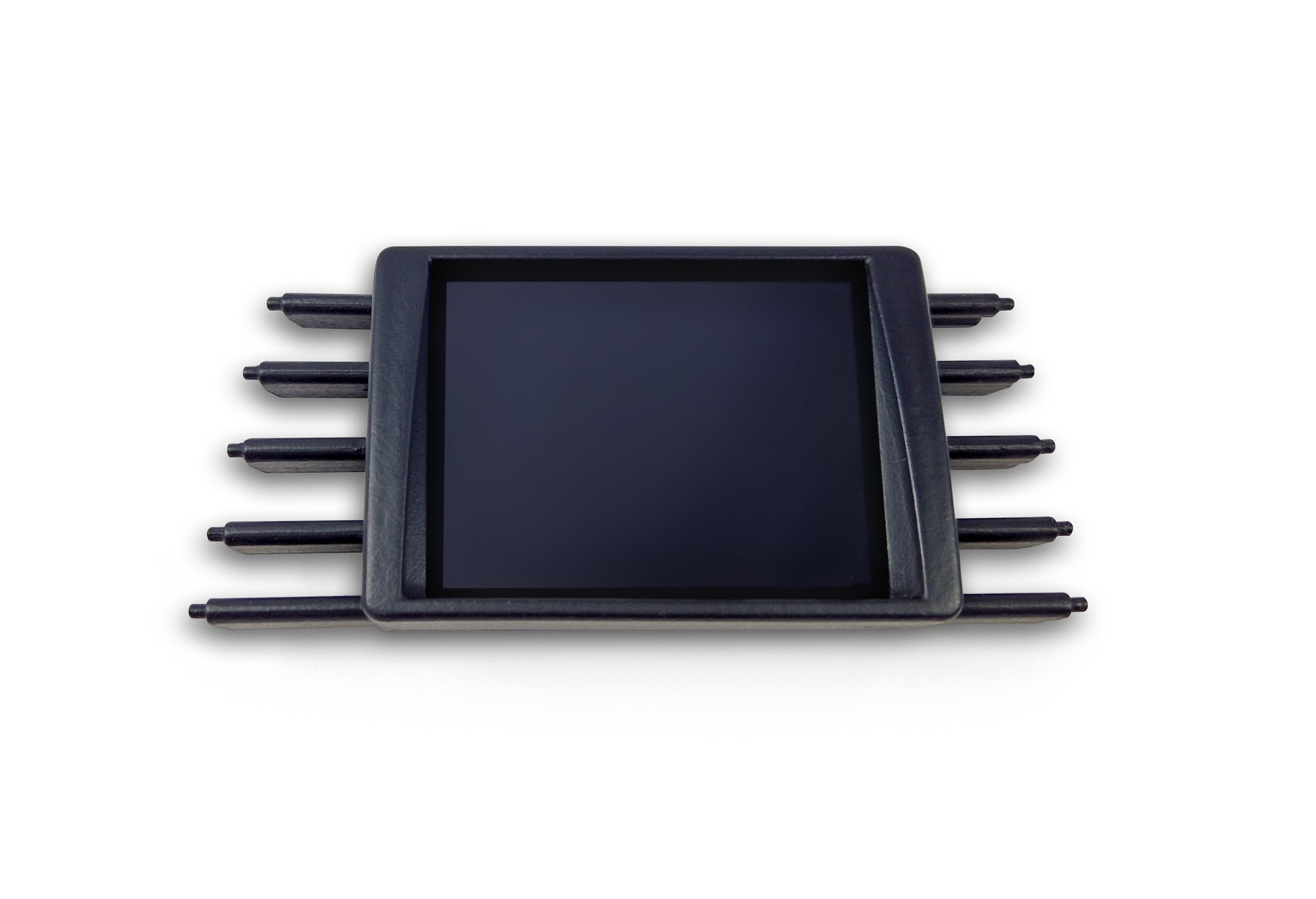

• Pantalla de datos MFD28 Gen2 integrada en el salpicadero
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en la pantalla)
• Adaptador de tarjeta SD
• Película protectora de pantalla (para evitar reflejos)

Opciones de conexión y expansión:

Puedes conectar varios sensores a través de las cuatro entradas analógicas: se admiten sensores lineales de 0-5 V y sensores NTC.

Nuestros sensores CANchecked Dsiplay internos ya están integrados en los archivos TRI/TRX y solo necesitan conectarse:

• AIN1: Sensor de temperatura
• AIN2: Sonda de temperatura de gases de escape tipo K
• AIN3: Sensor de presión 0-10 Bar
• AIN4: Sensor de presión de sobrealimentación 0-5.5 Bar absoluto

Además de los sensores analógicos, también puedes conectar directamente nuestro módulo flash externo con 8 LED. Puede parpadear en diferentes colores para indicar los límites de RPM, y los colores se pueden configurar cómodamente a través de la pantalla.

El sensor de etanol se conecta directamente a la pantalla. Se requiere una resistencia pull-up (10K) entre 5V y la señal. Luego, puedes leer y registrar el contenido de etanol y la temperatura directamente desde la pantalla.

Funciones avanzadas para expertos:

Puedes vincular los datos del sensor con Math Channels. Las tablas de usuario permiten la creación de sensores adicionales con mapas 2D o 3D.

Accesorios de expansión opcionales:

• CC24000 SLM08 - Módulo flash externo
• CC22100 CBD08 - Distribuidor CAN de 8 puertos
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/8" NPT
• CC22903 TCC01 - Convertidor tipo K 0-1250°C
• CC22901 FLP01 - Sensor de presión 0-10 Bar (145
