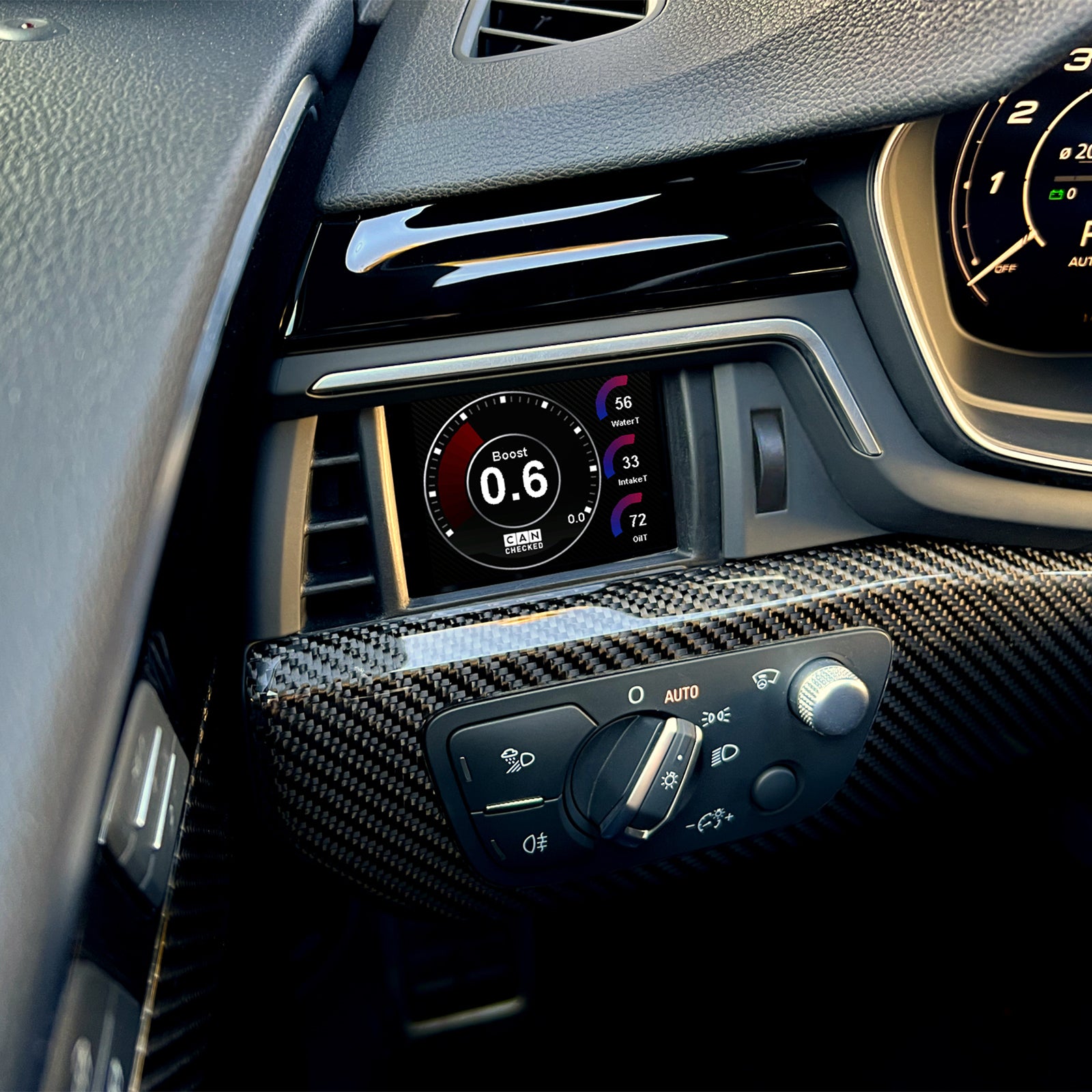

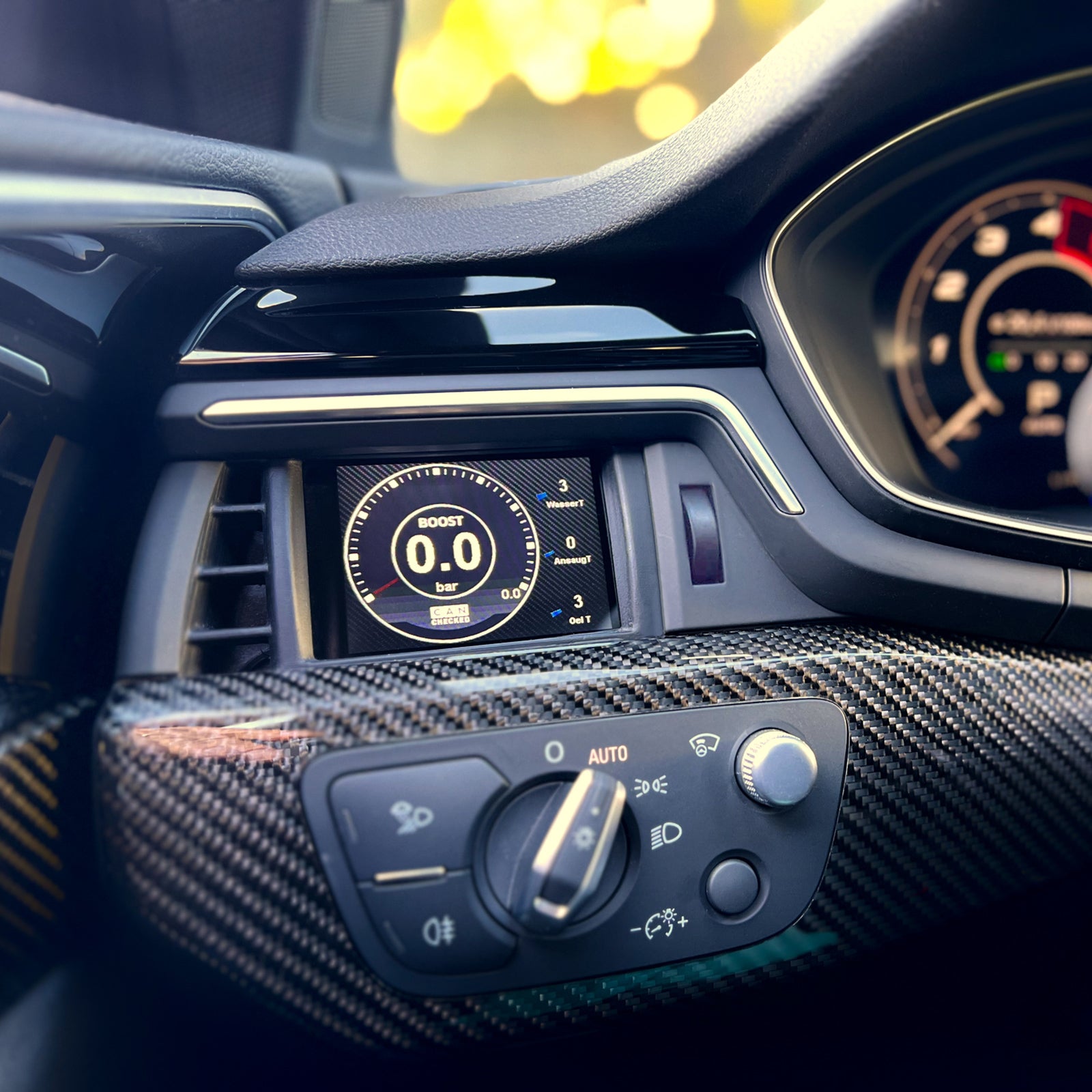

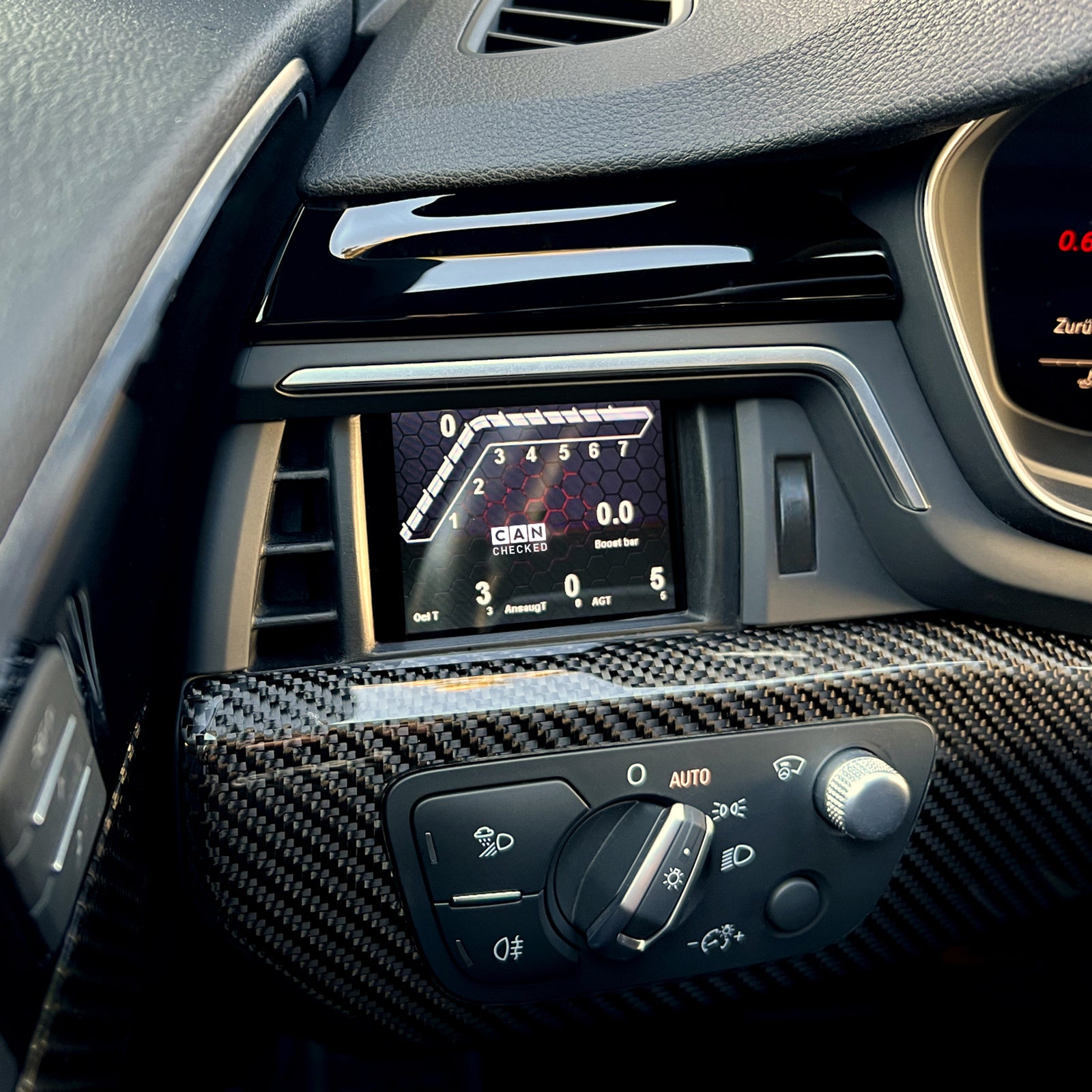

Pantalla Multifunción CANchecked MFD28 GEN 2 Audi A4 B9 S4 RS4 A5 S5 RS5 F5 F4 2015 -

Monitoriza tu Audi A4/A5 como un profesional: Visualiza todos los datos de tu motor en tiempo real y lleva tu conducción al siguiente nivel.

El CANchecked MFD28 GEN 2 es la solución definitiva para monitorizar tu Audi A4 B9 (S4/RS4) o A5 F5 (S5/RS5). Accede a todos los datos de la ECU a través del Bus CAN y visualízalos en una pantalla integrada con un look impecable.

Características:

• Integración perfecta: Se integra en el salpicadero como un componente original, manteniendo la estética de tu Audi.
• Monitorización exhaustiva: Consulta hasta 128 sensores diferentes para un control total de tu motor.
• Personalización total: Crea hasta 10 vistas personalizadas con el software DSS (Display Setup Software).
• Listo para usar: Incluye vistas preconfiguradas para una puesta en marcha rápida y sencilla.
• Instalación Plug & Play: Conecta y listo, gracias al arnés de cableado incluido.
• Entradas analógicas adicionales: Conecta sensores externos para monitorizar temperatura de escape, presión de aceite y más.

Especificaciones:

• Compatibilidad: Audi A4 B9 (2015-) incluyendo S4/RS4 y Audi A5 F5 (2015-) incluyendo S5/RS5 (modelos con volante a la izquierda).
• Conexión: Bus CAN, 4 entradas analógicas (0-5V, NTC), conexión para sensor de etanol.
• Software: DSS (Display Setup Software) para configuración y personalización.
• Almacenamiento: Tarjeta SD interna para registro de datos.

Funciones Adicionales:

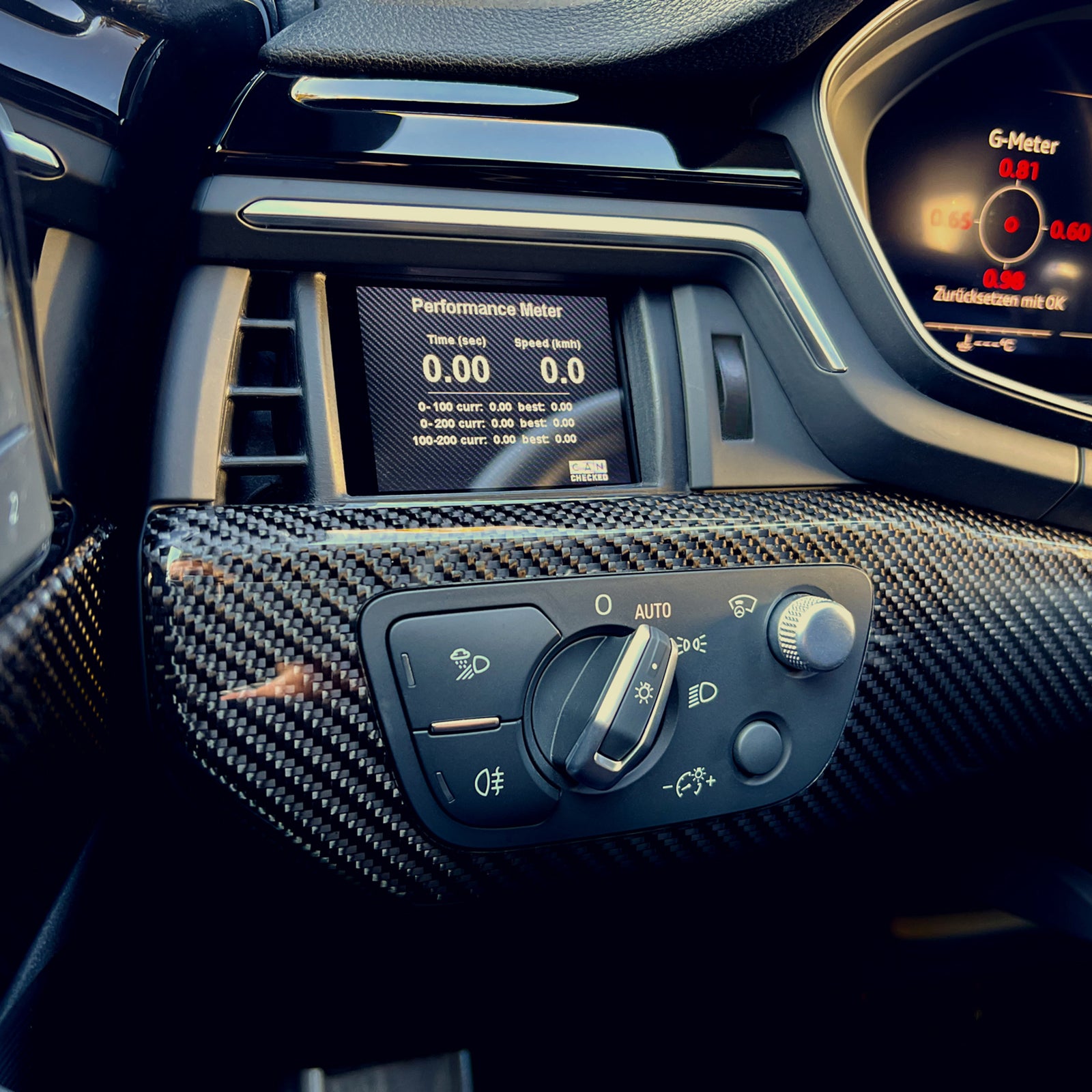

Medidor de Rendimiento: Mide tus tiempos de aceleración (0-100 km/h, 100-200 km/h, 0-200 km/h) con el widget de rendimiento.

Registro de Datos (Datalogging): Registra todos los datos en la tarjeta SD interna, ya sea bajo demanda o de forma continua. Guarda los datos de tu última tanda en circuito.

Alarmas Preestablecidas: Configura alarmas personalizadas para recibir avisos importantes, como una advertencia si la temperatura de escape supera los 900 grados.

4 Entradas Analógicas Adicionales: Conecta sensores adicionales de temperatura y/o presión para monitorizar parámetros como la temperatura de escape o la contrapresión de escape. También puedes conectar un sensor de etanol.

Lectura/Borrado de Errores: Lee los códigos de error de la ECU en texto plano y bórralos directamente desde la pantalla.

Personalización Avanzada: Personaliza la pantalla de inicio o elige entre varios widgets para adaptar la pantalla a tus preferencias.

Acceso a Todos los Datos de la ECU: El display viene con un archivo TRI preconfigurado que define todos los sensores disponibles, incluyendo:

Temperaturas: Temperatura del refrigerante del motor, temperatura del aire de admisión, temperatura de escape, temperatura de la transmisión.

Presiones: Presión de sobrealimentación, presión ambiente, presión de aceite.

Lambda/Mezcla: Lambda objetivo/real, adaptación lambda a corto plazo, adaptación lambda a largo plazo, MAF, carga del motor, par motor.

Dinámica del Conductor: Presión de frenado, velocidad del vehículo, ángulo de la mariposa/posición del pedal del acelerador.

Otros: RPM, ángulo de encendido total, marcha, voltaje de la batería, corrección del ángulo de encendido por cilindro.

Entradas Analógicas: Se pueden añadir sensores adicionales como temperatura del aceite, presión de combustible, presión de aceite, temperatura de escape, y un sensor de etanol para vehículos Flex Fuel.

Ten en cuenta que no todos los motores proporcionan todos estos valores.

¿Para qué motores y modelos es adecuado este display para Audi A4/A5?

El marco del display se adapta a todos los vehículos Audi A4 B9 y A5 F5 con volante a la izquierda (LHD). Una versión para volante a la derecha (RHD) está actualmente en desarrollo.

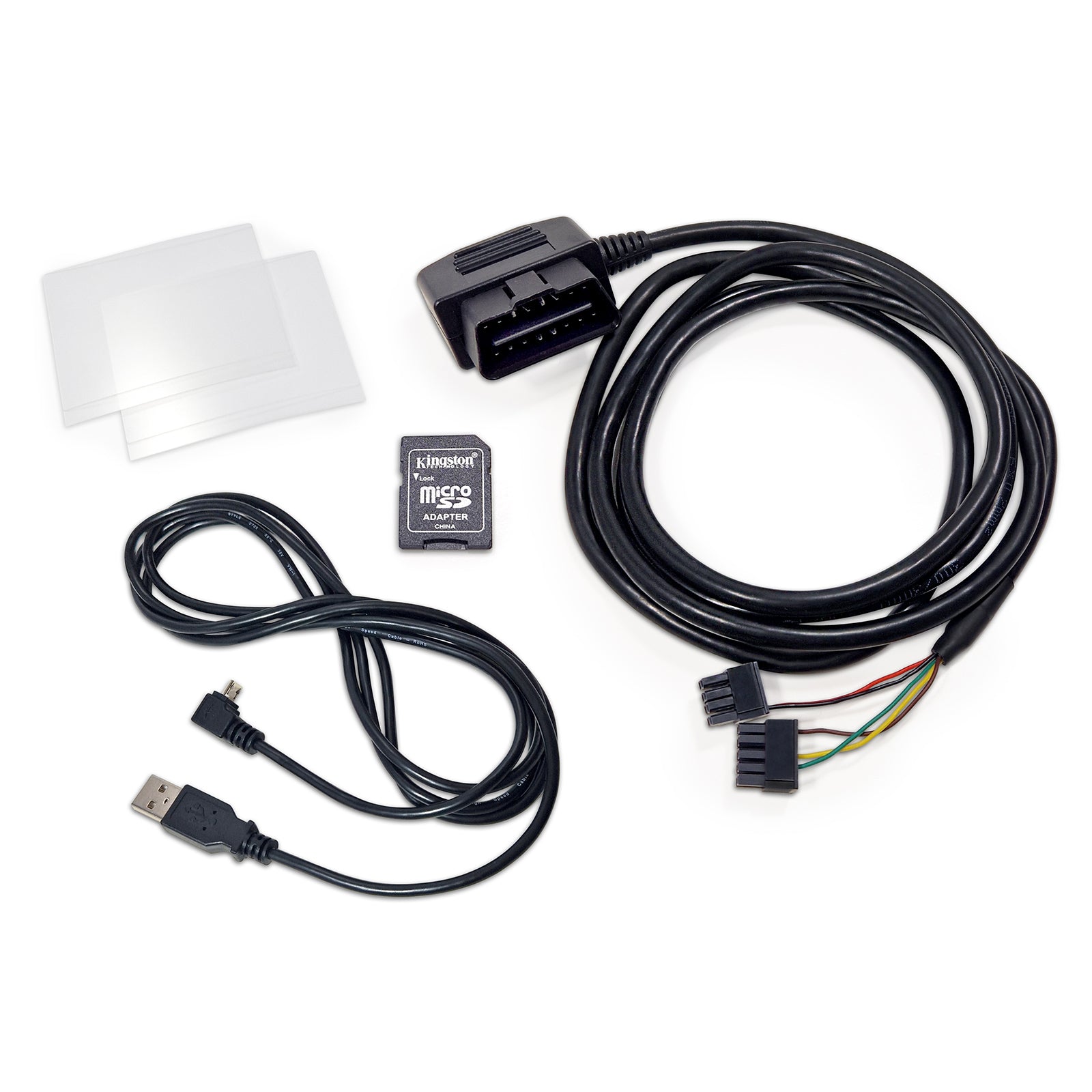

Contenido del paquete

Incluido en cada entrega:

• Display de datos MFA28 Gen2 integrado en el cluster
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en el display)
• Adaptador de tarjeta SD
• Lámina protectora para la pantalla (antirreflejos)
• Cable de conexión Plug and Play al puerto OBD

Conexión y extensión

Se pueden conectar sensores a través de las cuatro entradas analógicas - soportamos sensores lineales de 0-5V así como sensores NTC.
Nuestros sensores CANchecked Dsiplay están almacenados en los archivos TRI/TRX por defecto y solo necesitan ser conectados:

• AIN1: Sensor de temperatura
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K
• AIN3: Sensor de presión 0-10 Bar
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto

Además de los sensores analógicos, también puedes conectar nuestra luz de cambio externa con 8 LEDs. Esta puede parpadear en diferentes colores y los límites de velocidad y los colores se pueden configurar directamente en la pantalla.

Puedes conectar el sensor de etanol directamente al display. Necesitas una resistencia pullup (10K) entre 5V y la señal. Entonces puedes ver y registrar el contenido de etanol y la temperatura directamente en la pantalla.

Funciones avanzadas

Con los Math-Channels puedes calcular sensores entre sí. La User-Table te da la posibilidad de generar más sensores con mapas 2D o 3D.

Accesorios opcionales

• CC24000 SLM08 - Módulo de luz de cambio externa
• CC22100 CBD08 -
