Pantalla Multifunción CANchecked MFD15 GEN2 Mazda MX-5 NC Miata 05-15

Monitoriza tu Mazda MX-5 NC como un profesional - Visualiza todos los datos vitales del motor en tiempo real.

El CANchecked MFD15 GEN2 es el display multifunción definitivo para tu Mazda MX-5 NC (Miata 2005-2015). Con su pantalla OLED de alta visibilidad, incluso bajo la luz solar directa, y su diseño compacto de 52mm, se integra perfectamente en el interior de tu coche de carreras.

Características:

• Diseño compacto: Diámetro de 52mm y solo 12.5mm de profundidad, compatible con la mayoría de soportes del mercado.
• Aviso de cambio de marcha configurable: LED frontal personalizable como aviso de cambio de marcha o alerta visual.
• Compatibilidad CAN Bus: Soporta ECUs con Bus CAN, OBD2 (desde 2008) y datos específicos para VW/Audi (desde 2008). Crea tu propio flujo de datos CAN.
• Conectividad WLAN: Configura y actualiza el display fácilmente a través de tu smartphone o PC mediante la interfaz web.
• Entradas analógicas adicionales: Conecta hasta 6 sensores analógicos o un sensor de etanol directamente al display.
• Alarmas predefinidas: Activa y personaliza alarmas para parámetros críticos como la temperatura de gases de escape.

Especificaciones:

• Diámetro: 52mm
• Profundidad: 12.5mm
• Pantalla: OLED
• Compatibilidad: Mazda MX-5 NC Miata (2005 - 2015)
• Conectividad: CAN Bus, OBD2, WLAN
• Entradas analógicas: 6

Vistas personalizables:

Elige entre ocho páginas de visualización diferentes y personaliza el display para adaptarlo a tus necesidades:

• Aguja analógica
• Valor doble
• Indicador de marcha
• 4 valores
• 6 valores
• Barra + display doble
• Display redondo
• Gráfico de barras (doble horizontal)
• Medidor de rendimiento
• Gráfico de barras (1-6 vertical)
• Valor único

oDSS - Configuración Online:

Accede al dispositivo vía WLAN para configurar, registrar datos (requiere licencia), subir tu propio logo de inicio y actualizar el display.

Valores soportados:

El MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284, permitiéndote acceder a prácticamente cualquier valor transmitido por la ECU a través del Bus CAN.

Incluye por defecto:

• OBD2 - 11 y 29bit
• Ecumaster - Classic y Black
• VAG PQ34
• Haltech v2
• LinkECU
• MaxxECU
• Motec M1
• Emtron
• Megasquirt 2 y 3

Si tu ECU no está en la lista, puedes descargar o solicitar el archivo TRI/TRX correspondiente en nuestra base de datos.

Para VW/Audi a partir de 2008, ofrece consultas de datos en profundidad, incluyendo temperatura de aceite, presión de sobrealimentación, temperatura de la transmisión, ángulo de encendido selectivo por cilindro, presión alta/baja, actuación de la wastegate y mucho más.

LED interno:

El LED interno puede usarse como aviso de cambio de marcha o como LED de advertencia.

Conexión y extensión:

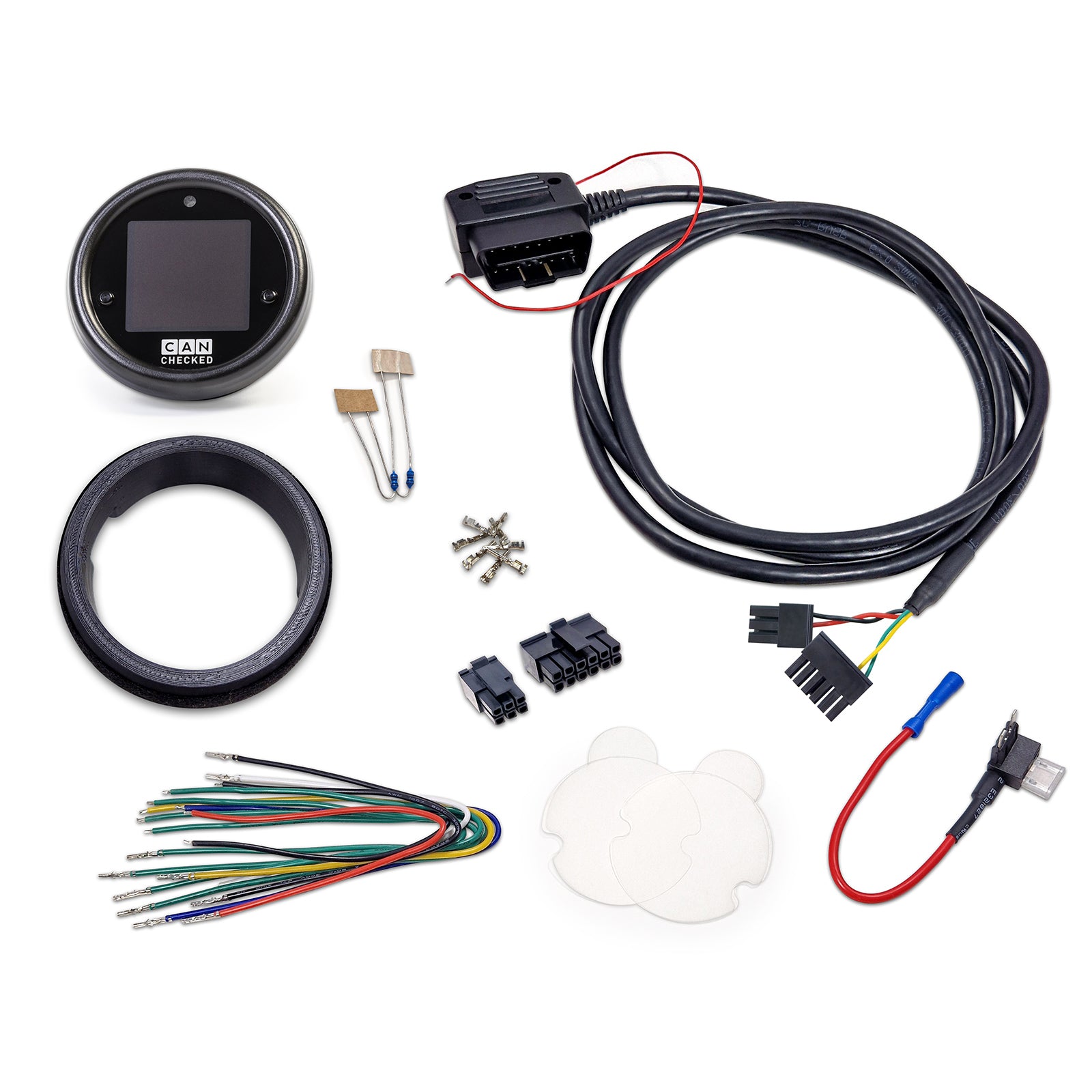

Incluido en la entrega:

• MFD15 Gen2 Display
• Conector B (6-vías)
• Conector C (12-vías)
• Cables de conexión pre-crimped de 20cm para fuente de alimentación, Bus CAN, entradas analógicas, 5V y masa del sensor
• Pines para crimpar
• Dos resistencias de 1K (para pullup de sensores NTC)

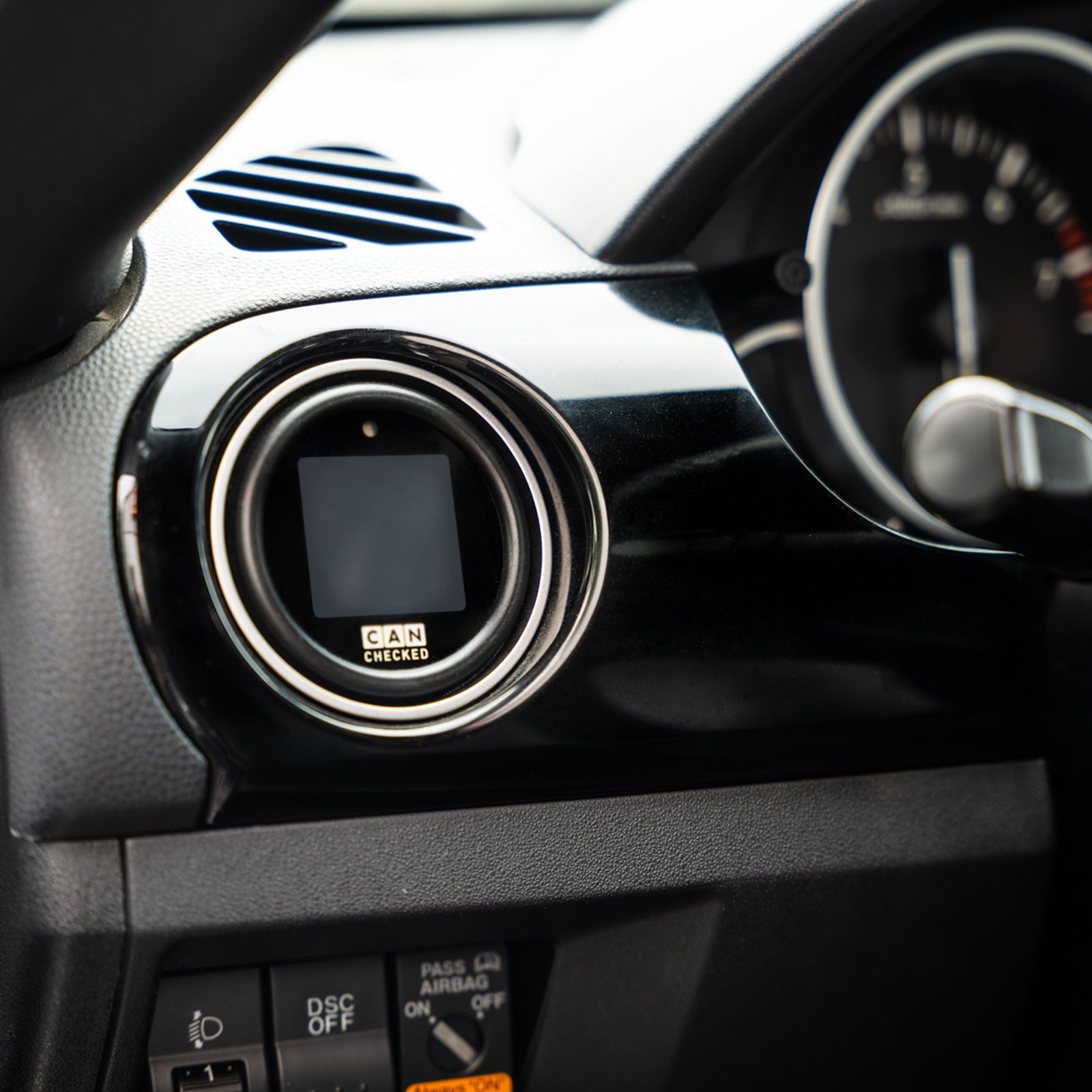

• Marco de ventilación específico para el coche
• Cable de conexión OBD

Se pueden conectar sensores a través de las seis entradas analógicas, soportando sensores lineales de 0-5V y sensores NTC.

Nuestros sensores CANchecked están almacenados en los archivos TRI/TRX por defecto:

• AIN1: Sensor de temperatura
• AIN2: Transductor para sonda de temperatura de gases de escape tipo K
• AIN3: Sensor de presión 0-10 bar
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto
• AIN5: No preconfigurado
• AIN6: No preconfigurado

Para la conexión, puedes usar nuestro arnés AIN de 4 vías pre-ensamblado.

Con la licencia adecuada, puedes conectar un sensor de etanol directamente al display a través de un pin separado.

Accesorios opcionales:

• CC22501 ETK01 - Mando giratorio externo con cable de conexión PnP de 50 cm
• CC22100 CBD08 - Hub de distribución CAN de ocho vías
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/8" NPT
• CC22903 TCC01 - Transductor tipo K 0-1250°C
• CC22901 FLP01 - Sensor de presión 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Sensor de presión 0-5,5 Bar absoluto (80psi)

*Licencias adicionales:
