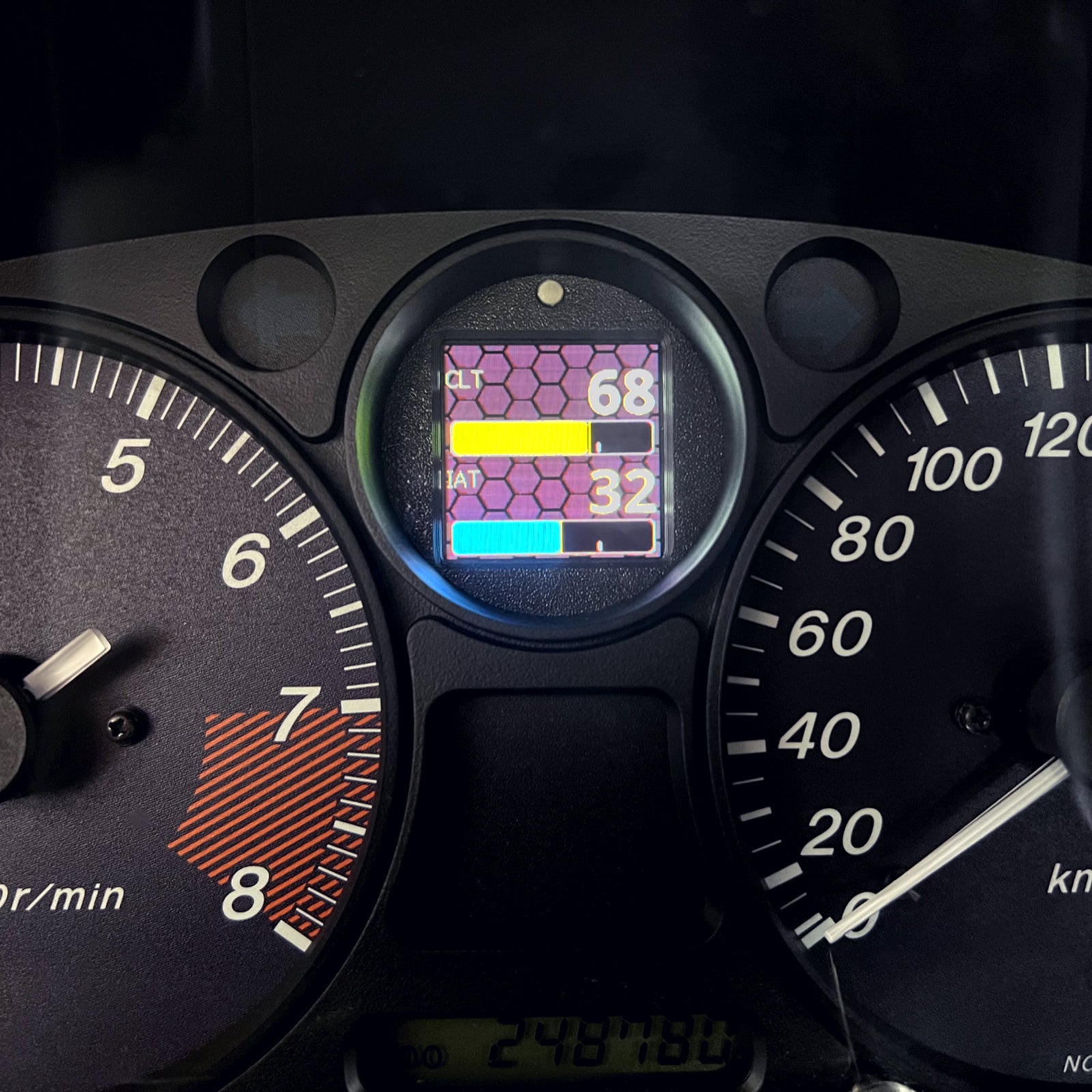

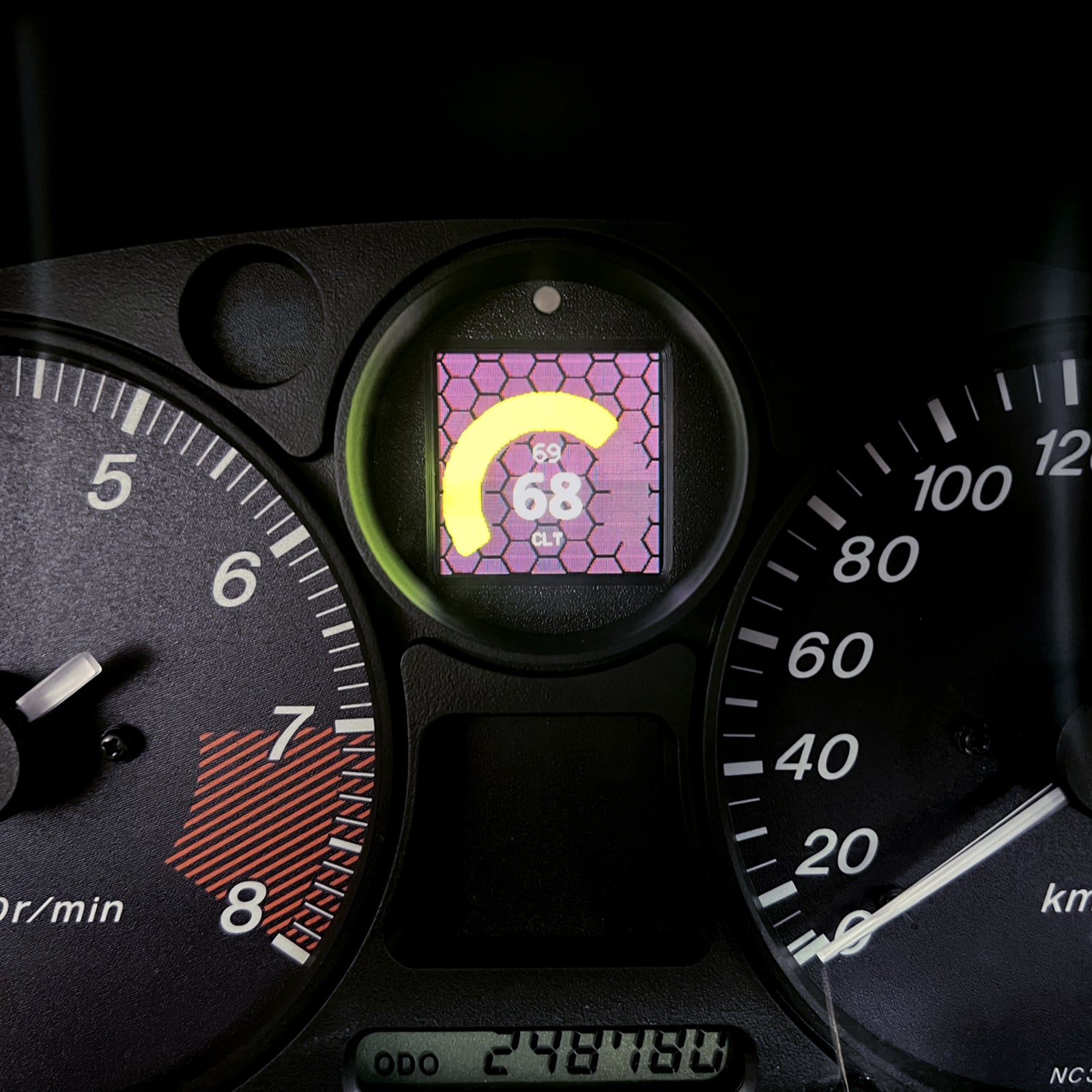

Pantalla Multifunción CANchecked MFA GEN2.0 Mazda MX-5 NB/NBFL

Visualiza toda la información de tu motor al instante - Sustituye el indicador de presión de aceite original por esta pantalla multifunción.

El CANchecked MFD15 Gen2 es la solución perfecta para monitorizar los parámetros vitales de tu Mazda MX-5 NB/NBFL sin necesidad de cortar cables. Un kit de conversión específico que integra una pantalla de última generación en el salpicadero original.

Características:

• Plug and Play: Instalación sencilla en el hueco del indicador de presión de aceite original, sin modificaciones.
• Shift Light/Aviso configurable: LED frontal configurable como luz de cambio de marcha o aviso de alerta (temperatura de escape alta, etc.).
• Conectividad Bus CAN: Compatible con ECUs aftermarket o crea tu propio flujo de datos CAN.
• Conexión WLAN: Configura y monitoriza tu MFD15 Gen2 desde tu smartphone o PC a través de la interfaz web.
• Entradas Analógicas: Conecta hasta 6 sensores analógicos o un sensor de etanol directamente a la pantalla.
• Personalización total: Carga tu propio logo de inicio e imagen de fondo para un look único.

Especificaciones:

• Compatibilidad: Mazda MX-5 NB Miata NBFL (1998 - 2005)
• Conexión: Plug and Play (sustituye indicador de presión de aceite)
• Entradas analógicas: 6 (compatible con sensores 0-5V y NTC)
• Conectividad: Bus CAN (ISO 11898-2 y SAE J2284), WLAN
• Alimentación: Incluye cableado pre-crimped para fuente de alimentación

Vistas personalizables:

Elige entre ocho páginas con diferentes visualizaciones para adaptar la pantalla a tus necesidades:

• Aguja Analógica
• Doble Valor
• Indicador de Marcha
• Visualización de 4 valores
• Visualización de 6 valores
• Barra + Doble Visualización
• Visualización Circular
• Gráfico de Barras (doble horizontal)
• Medidor de Rendimiento
• Gráfico de Barras (1-6 vertical)
• Valor Único

oDSS - Configuración Online:

Accede a la configuración de tu MFD15 Gen2 a través de WLAN desde tu smartphone o PC.

Con oDSS podrás configurar la pantalla, registrar datos (requiere licencia), cargar tu propia imagen de inicio y actualizar el firmware.

Valores Soportados:

¿Qué valores puedo monitorizar desde mi ECU? TODOS. El MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284.

Los fabricantes de ECUs determinan qué valores se envían a través del Bus CAN. Consulta la documentación o el archivo DBC (importable a través de nuestro DSS). Disponemos de una extensa lista de ECUs ya implementadas. Dependiendo del fabricante, se pueden consultar hasta 64 sensores.

Incluidas por defecto:

• OBD2 – 11 y 29-bit
• Ecumaster - Classic y Black
• VAG PQ34
• Haltech v2
• LinkECU
• MaxxECU
• Motec M1
• Emtron
• Megasquirt 2 y 3

Si la ECU deseada no está en la lista, puedes descargar o solicitar el archivo TRI/TRX correspondiente en nuestra base de datos.

LED Interno:

El LED interno puede utilizarse como luz de cambio de marcha o como aviso de alerta.

Como luz de cambio de marcha, puedes asignar hasta 8 colores diferentes y límites de RPM, así como la velocidad a la que empieza a parpadear.

Como aviso de alerta, puedes asignar un valor mínimo y máximo para cada sensor (en "Sensores" en oDSS) y activar el "LED". Si el sensor supera el valor máximo o está por debajo del mínimo, el LED parpadeará en el color configurado. La luz de cambio de marcha se desactiva durante el aviso.

Conexión y Expansión:

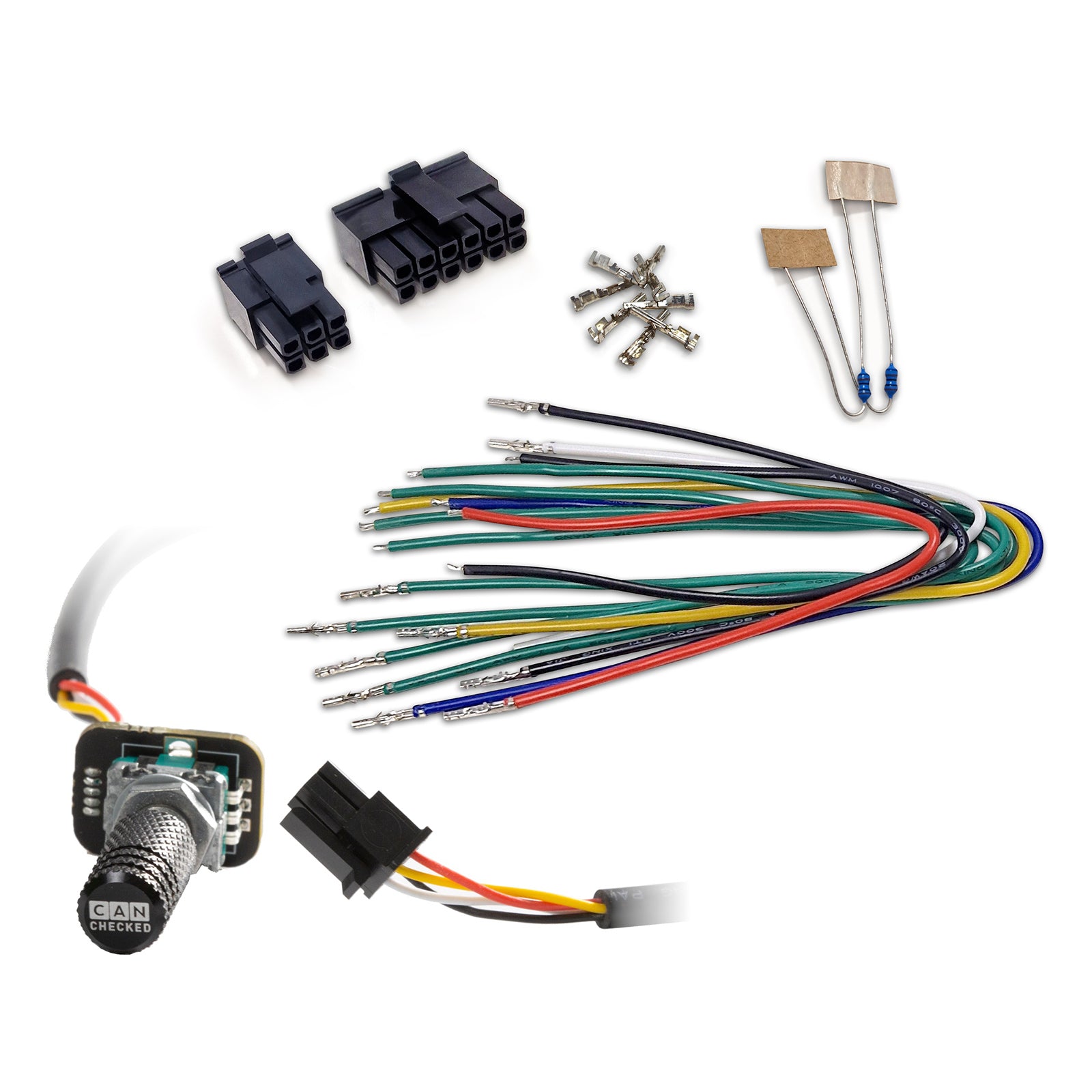

Cada unidad incluye:

• Pantalla MFD15 Gen2 para Mazda MX5 NB
• Conector B (6 pines)
• Conector C (12 pines)
• Cables de conexión pre-crimped de 20cm para alimentación, Bus CAN, entradas analógicas, 5V y masa de sensores
• Pines para crimpar
• Dos resistencias de 1K (para pull-up para sensores NTC)
• Marco de instalación específico para el vehículo y cables de conexión

Puedes conectar cualquier sensor a través de las seis entradas analógicas: compatible con sensores lineales 0-5V y sensores NTC.

Nuestros sensores CANchecked Dsiplay están pre-configurados en los archivos TRI/TRX y solo necesitan ser conectados:

• AIN1: Sensor de Temperatura
• AIN2: Convertidor para Sonda de Temperatura de Gases de Escape Tipo K
• AIN3: Sensor de Presión 0-10 Bar
• AIN4: Sensor de Presión de SobreAlimentación 0-5.5 Bar absoluto
• AIN5: No pre-configurado
• AIN6: No pre-configurado

Para la conexión, puedes utilizar nuestro arnés de 4 pines AIN pre-ensamblado.

Si tienes la licencia correspondiente*, también puedes conectar un sensor de etanol directamente a la pantalla utilizando un pin separado.

Accesorios Opcionales:

• CC22501 ETK01 - Mando externo con cable de conexión
