Display CANchecked MFD32 Gen2 para Skoda Octavia III (5E) RHD 2013+

Visualiza y controla tu Skoda Octavia III (5E) como nunca antes - Integración perfecta y datos clave siempre a la vista.

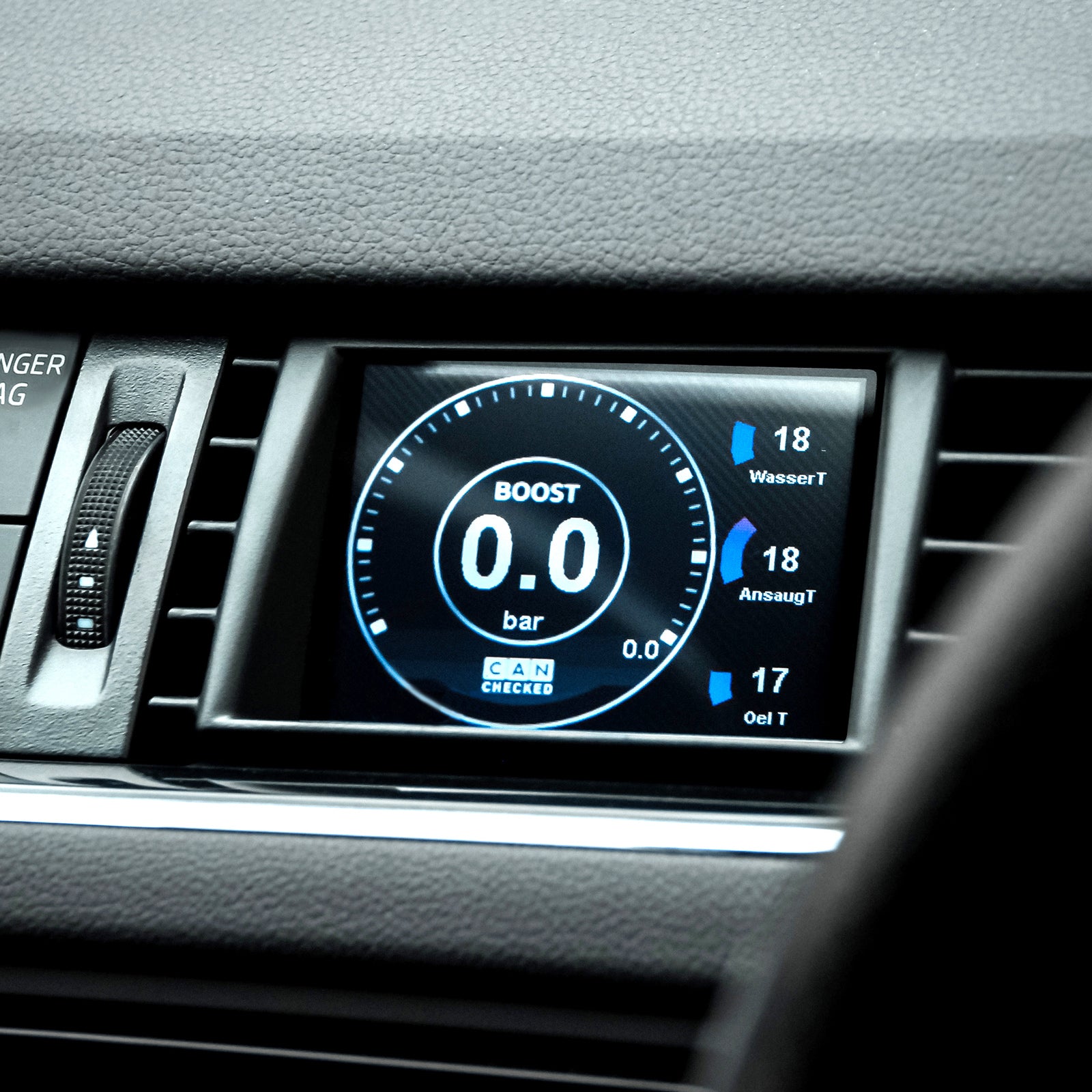

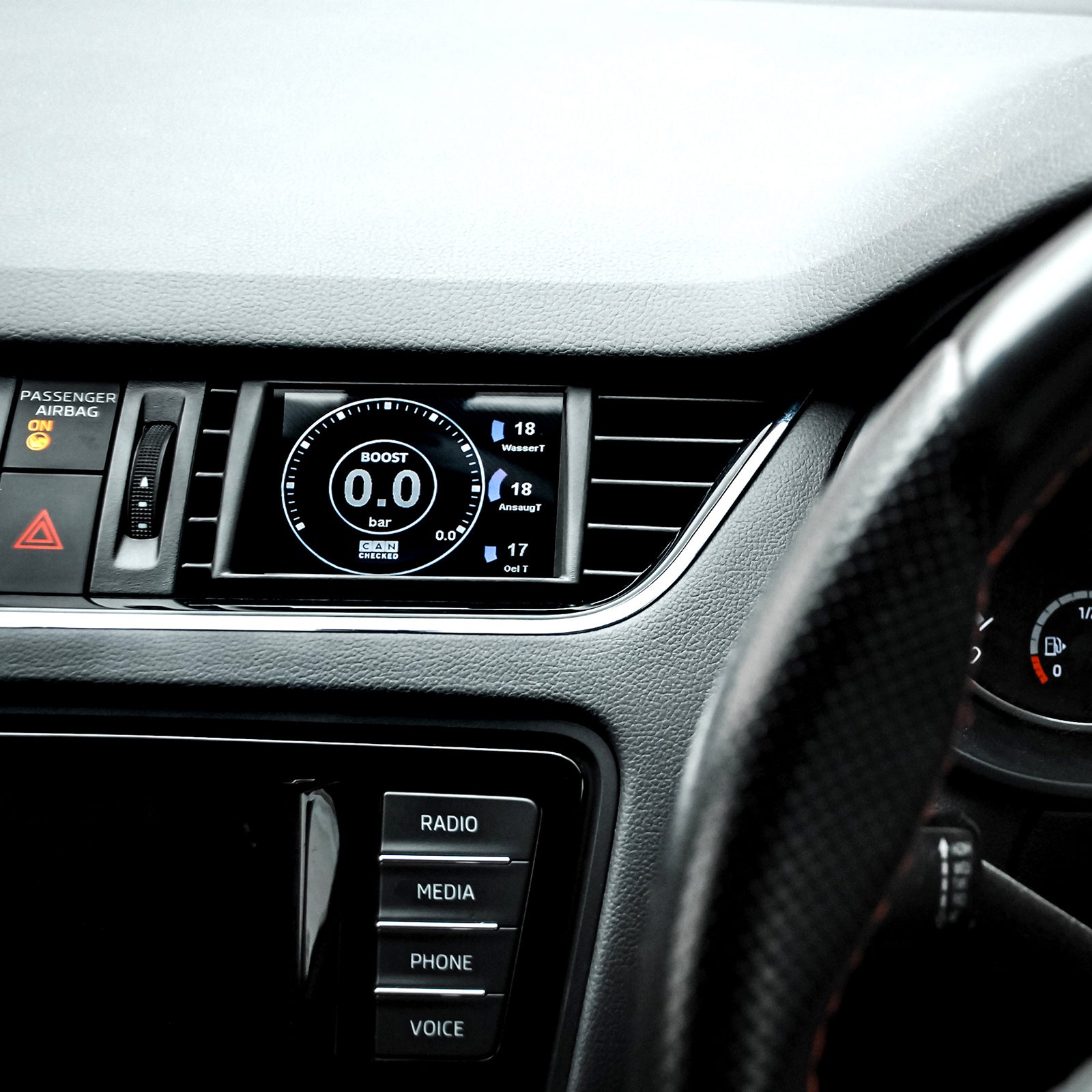

El CANchecked MFD32 Gen2 transforma una salida de aire de tu Skoda Octavia III (5E) en un display inteligente, ofreciéndote telemetría avanzada y control total. Instalación sencilla con instrucciones detalladas, ¡sin necesidad de taller!

Características:

• Integración perfecta: Bisel específico que mantiene el flujo de aire original.
• Bus CAN: Accede a datos profundos del vehículo, como con las herramientas de diagnóstico del fabricante.
• Indicador de marcha: Visualización directa vía Bus CAN o calculada a partir de velocidad y RPM.
• Pantalla táctil: Navega intuitivamente con gestos.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente al display.
• Conmutación CAN: Utiliza el display como teclado y envía tus propios mensajes CAN al bus.
• Alarmas configurables: Define alarmas personalizadas para recibir avisos importantes, como temperatura de escape elevada.
• Registro de datos: Guarda datos en la tarjeta SD interna para análisis posterior.
• Medidor de rendimiento: Mide tus tiempos de 0-100 km/h, 100-200 km/h y 0-200 km/h sin hardware adicional.
• DTC*: Lee y borra errores de la ECU, transmisión, ABS y tracción total.
• Atenuación automática*: El display se atenúa automáticamente con el panel de instrumentos.

Especificaciones:

• Compatibilidad: Skoda Octavia III (5E) RHD 2013+
• Integración: Reemplaza una salida de aire.
• Conectividad: Bus CAN, 4 entradas analógicas.
• Almacenamiento: Tarjeta SD (preinstalada).

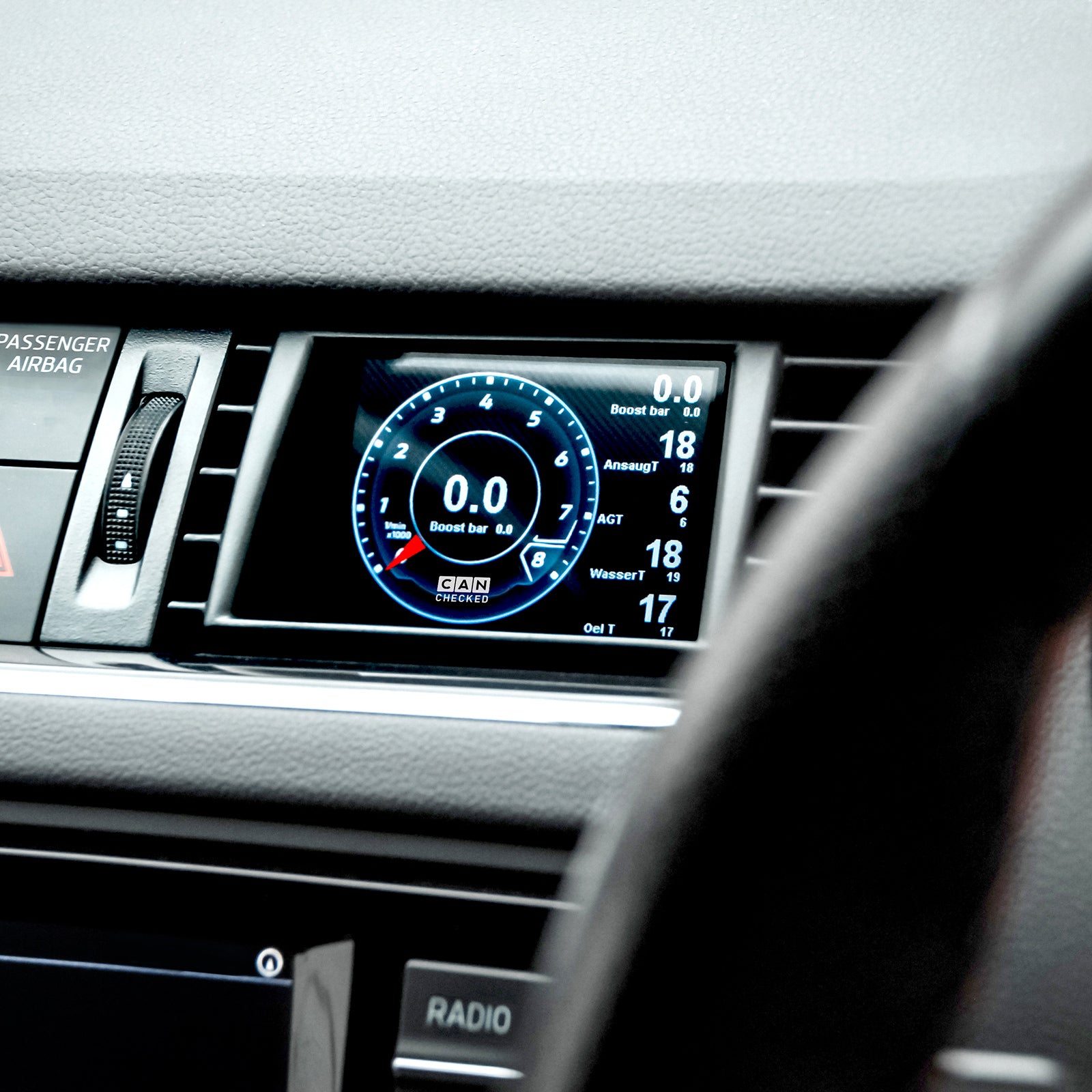

Diferentes vistas

Configura tu propia página o elige entre varias vistas predefinidas:

• El display se entrega con páginas de muestra predefinidas
• Creación de páginas propias posible y deseada
• Hasta diez páginas posibles
• 20 tipos de widgets diferentes (p. ej. valor del sensor, puntero analógico, diagrama YT, barra de velocidad, pantalla redonda, barra vertical/horizontal)
• Los widgets se pueden escalar en tamaño y posicionar mediante arrastrar y soltar
• Colores de los widgets totalmente ajustables
• Hasta 64 widgets por página

Display Setup Software - DSS

Con el CANchecked DSS puedes personalizar completamente tu display. Con el visor de registro integrado puedes descargar y ver archivos de registro. Además, se integra un Can-Logger. El corazón es el editor TRI integrado con el que puedes ajustar los sensores (sin importar si es Can Bus o interno): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores soportados

Muchos clientes siempre preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos hecho ingeniería inversa de los datos para la mayoría de los motores aquí y podemos ofrecer datos en profundidad. Nuestro display soporta la consulta de datos Can Bus (UDS, TP2, protocolos específicos del fabricante) así como la consulta de datos a través de K-Line (ISO 9141).

Por defecto, tu display se entrega con archivos TRI/TRX predefinidos. En los archivos, todos los sensores están definidos, los cuales se consultan. Estos son diferentes de un motor a otro. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de prealimentación, presión del raíl real/objetivo.

Lambda/mezcla

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo

Otros

• RPM, masa de aire, velocidad del vehículo, ángulo de la mariposa, ángulo total de encendido, retracción del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par, marcha, valores específicos del diésel

Si faltan valores, se pueden añadir más tarde.

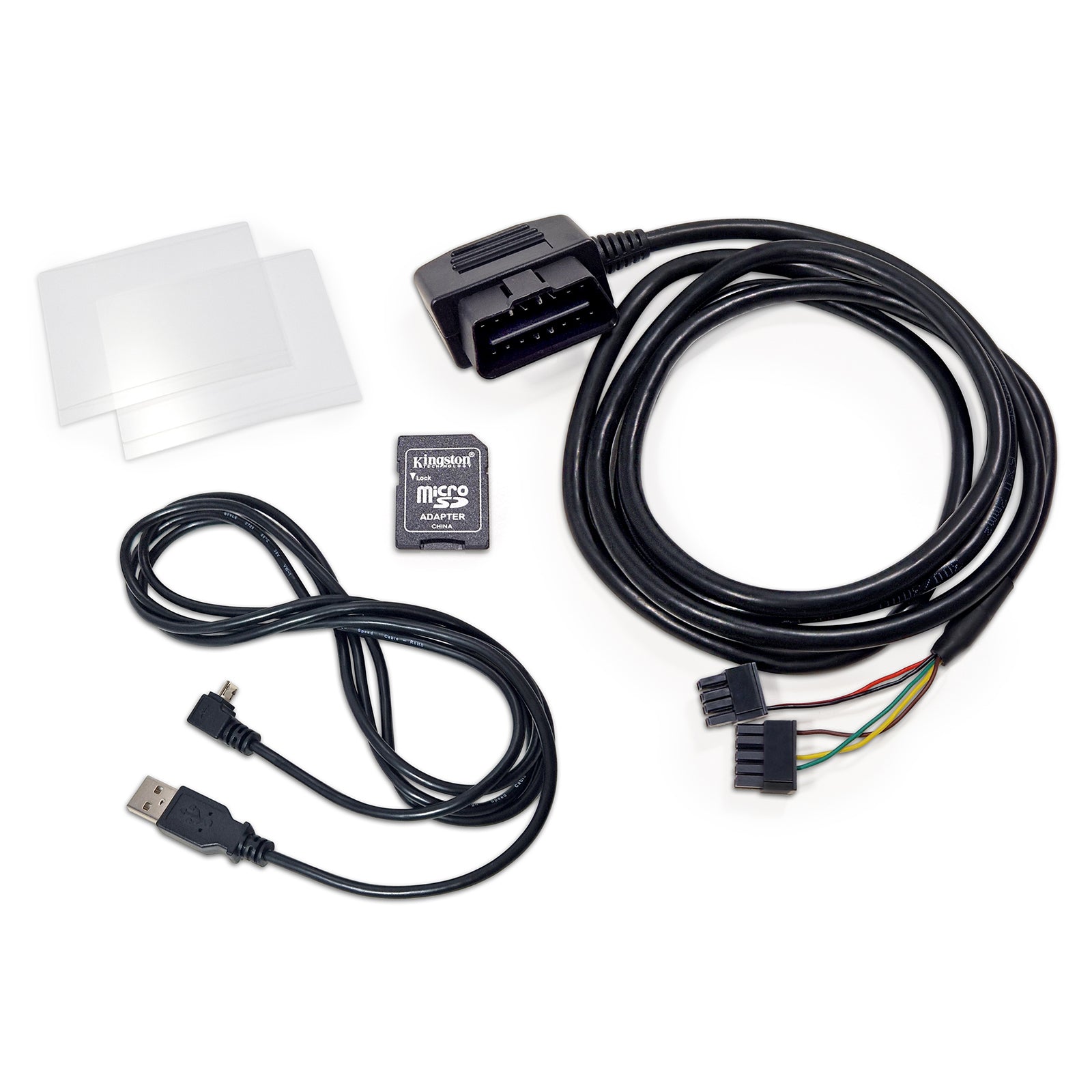

Alcance de la entrega

Incluido con cada entrega

• Display de datos MFD32 Gen2 integrado en el inserto de ventilación para vehículos RHD
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en el display)
• Adaptador de tarjeta SD
• Lámina de display (para evitar reflejos)

Conexión y extensión

Cualquier sensor puede conectarse a través de las cuatro entradas analógicas - soportamos sensores lineales de 0-5V así como sensores NTC.
Nuestros sensores CANchecked internos se almacenan en los archivos TRI-/TRX por defecto y sólo necesitan ser conectados:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 Bar (FLP01)
• AIN4: sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)

Para la conexión puedes utilizar nuestro arnés de cableado AIN premontado.

Además de los sensores analógicos, también puedes conectar nuestra luz de cambio externa con ocho LEDs. Esta puede parpadear en diferentes colores y
