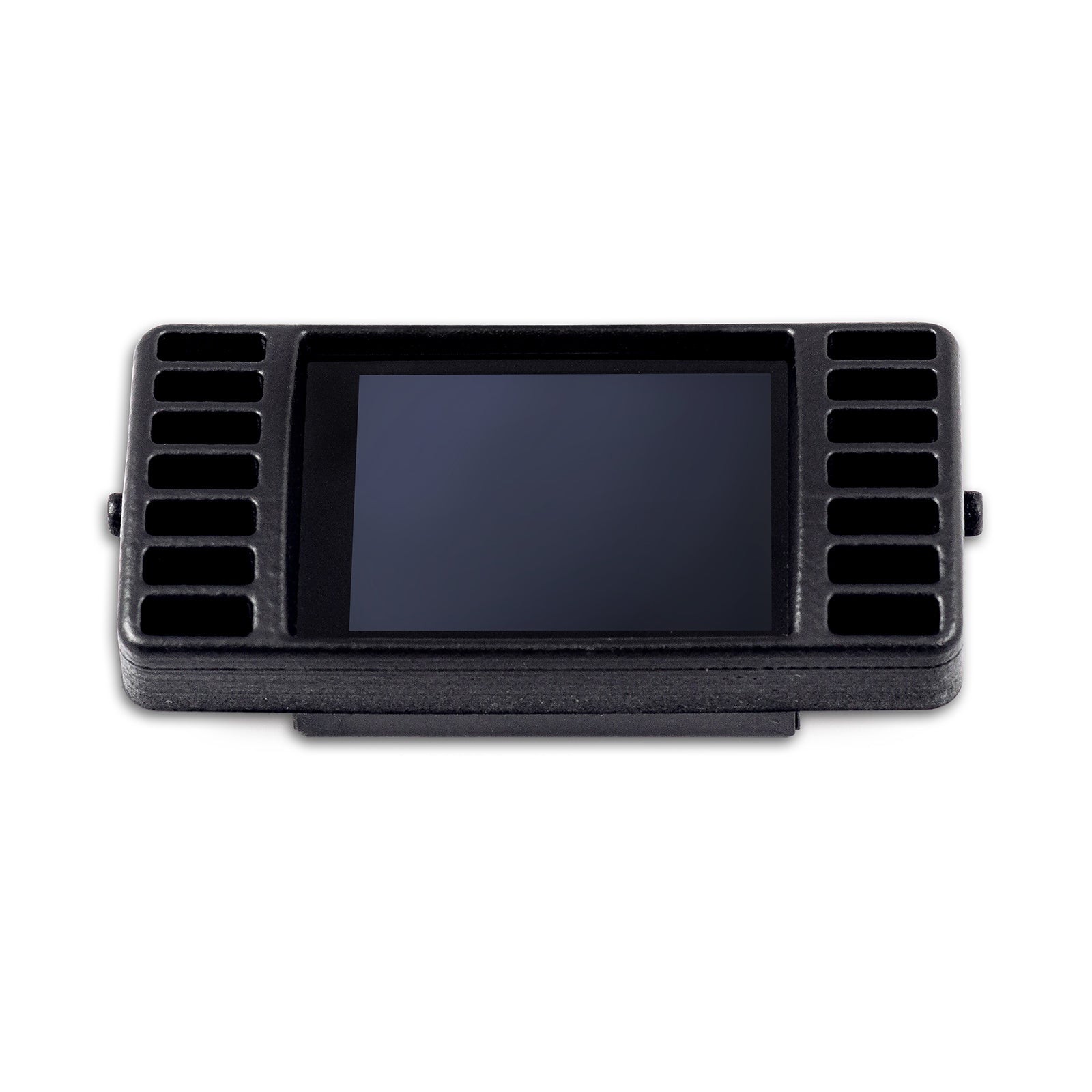

Display CANchecked MFD28 Gen2 para VW Golf MK4 (Typ 1J) vFL LHD/RHD 1998-2005

Visualiza el rendimiento de tu Golf MK4 como nunca antes - Integración perfecta y datos a la vista.

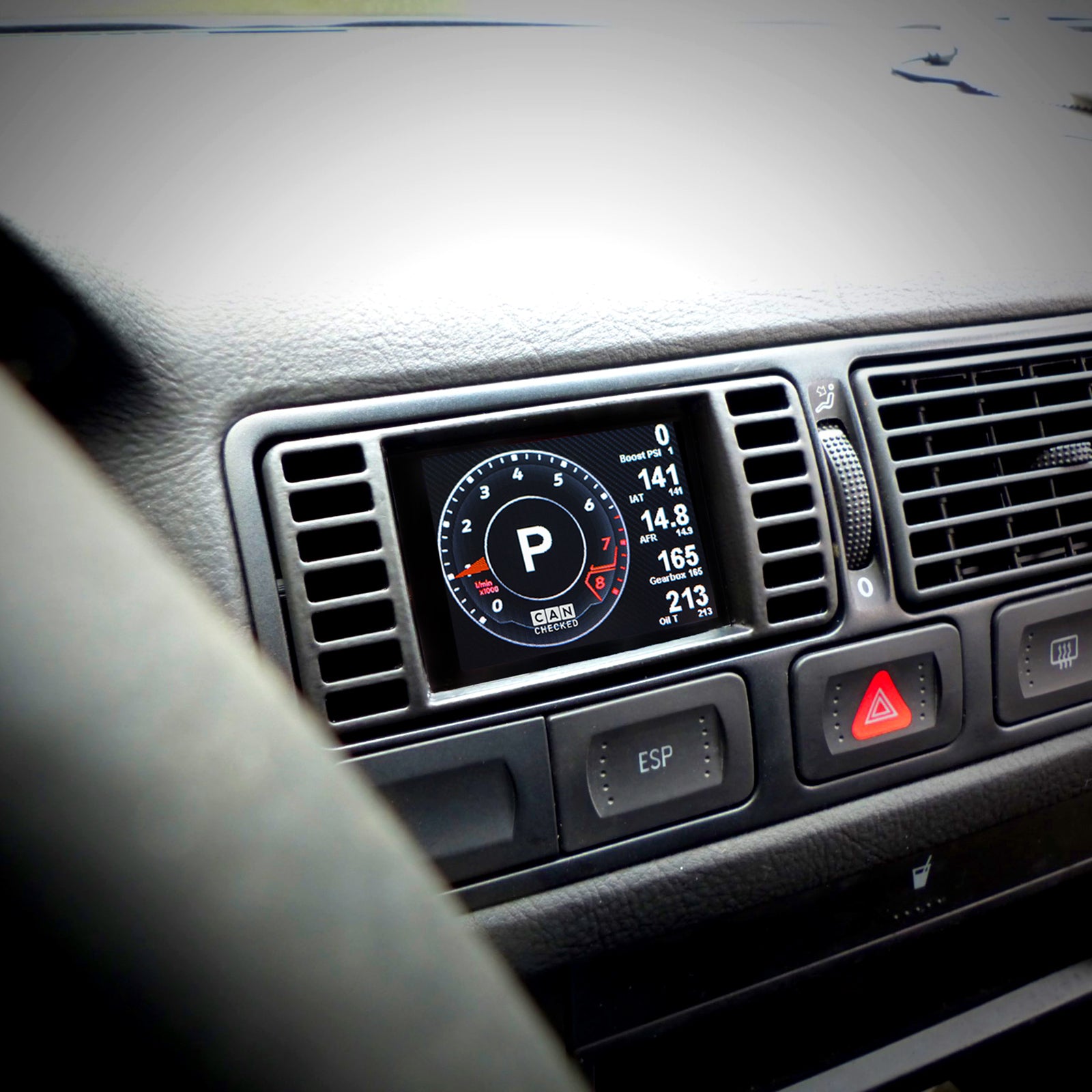

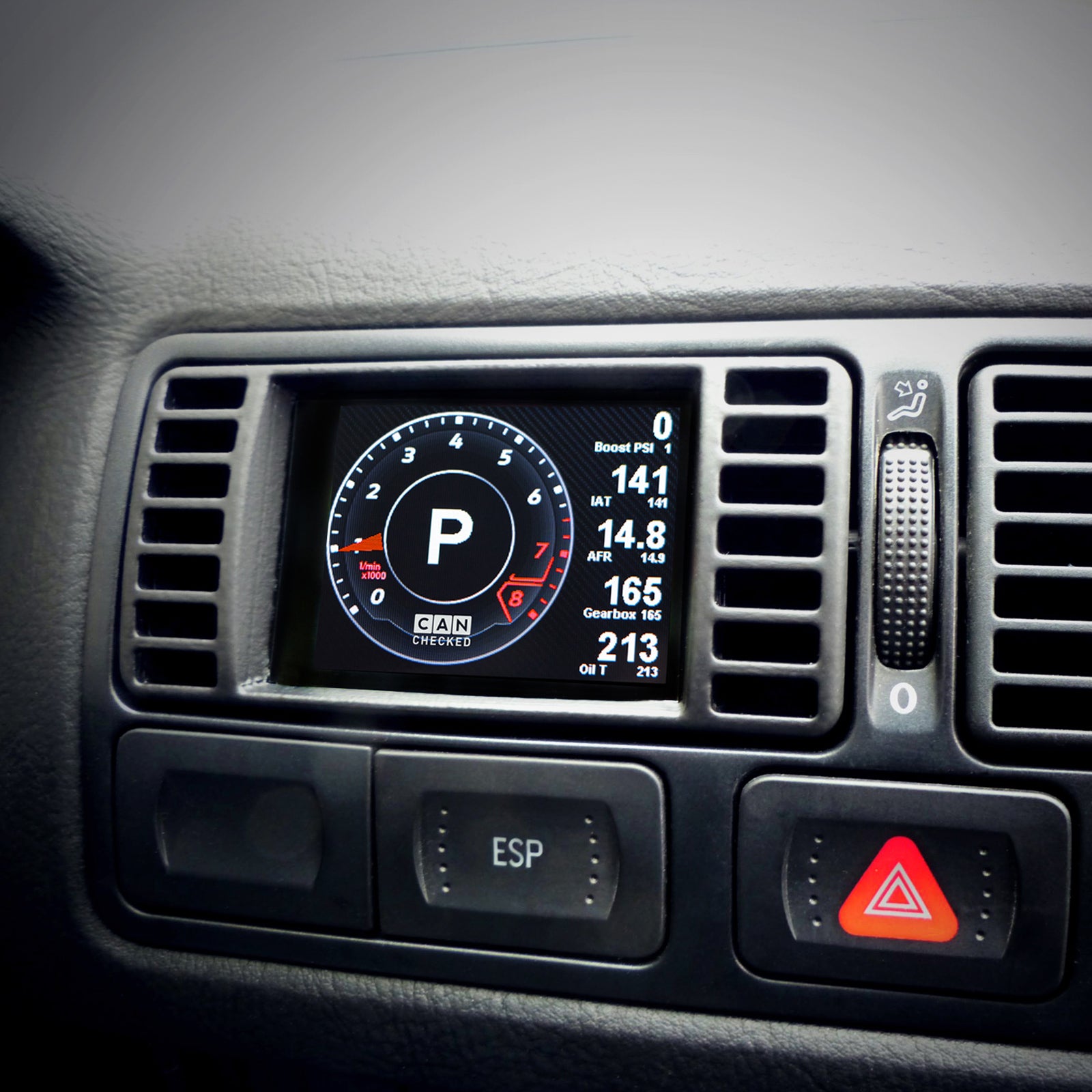

El CANchecked MFD28 Gen2 transforma la salida de aire de tu VW Golf MK4 (Typ 1J) pre-restyling en un display inteligente, ofreciéndote información crucial para optimizar tu conducción en circuito o en carretera. Instalación sencilla con instrucciones detalladas.

Características:

• Integración perfecta: Bisel específico que mantiene el flujo de aire.
• Bus CAN: Accede a datos detallados del vehículo, como las herramientas de diagnóstico del fabricante. Ideal para el análisis post-carrera.
• Indicador de marcha: Visualización directa vía Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente con gestos.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente al display. Perfecto para monitorizar parámetros críticos en tiempo real.

Especificaciones:

• Compatibilidad: VW Golf MK4 (Typ 1J) vFL LHD/RHD 1998-2005

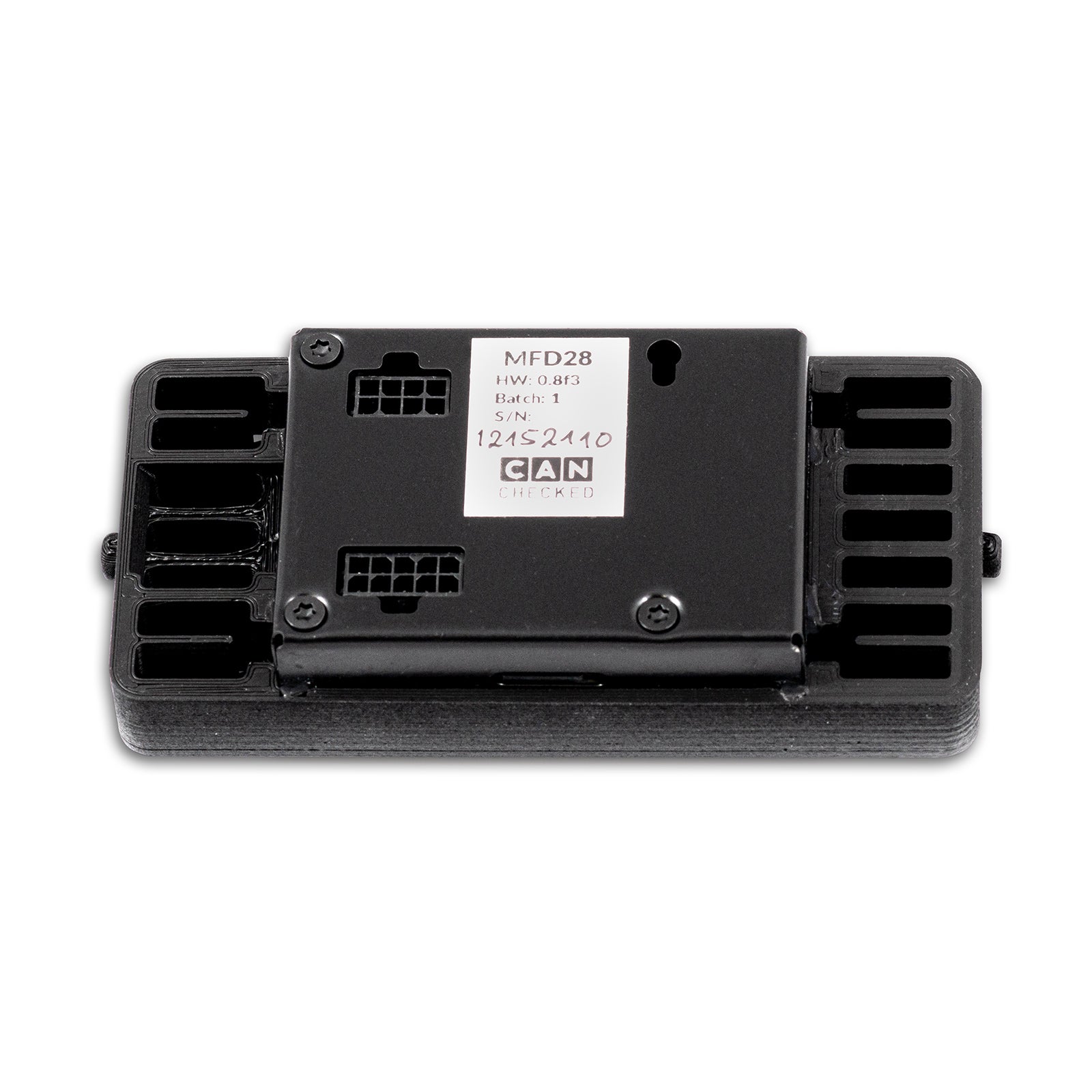

• Conectores: Connector A (8-way Molex), Connector B (10-way Molex)
• Incluye: Cables de conexión pre-ensamblados, pines para crimpar, resistencias 1K, guía rápida, cable USB, tarjeta SD con software preinstalado, lámina anti-reflejos.
• Entradas analógicas: Soporta sensores lineales 0-5V y sensores NTC.

Funciones avanzadas:

• Alarmas configurables: Define alarmas personalizadas para proteger tu motor. Recibe alertas visuales cuando la temperatura de escape supere los 900 grados.
• Registro de datos: Guarda datos en la tarjeta SD interna para análisis posterior. Optimiza tu puesta a punto con información precisa.
• Medidor de rendimiento: Mide tus tiempos de 0-100 km/h, 100-200 km/h y 0-200 km/h sin hardware adicional.
• DTC: Lee y borra errores de la Unidad de Control del Motor, transmisión, ABS y tracción total.
• Atenuación: El display se atenúa automáticamente con el panel de instrumentos.
• Conmutación CAN: Utiliza el display como un teclado y envía tus propios mensajes CAN al bus.

Software de configuración del display - DSS:

Personaliza tu display con el CANchecked DSS. Incluye visor de logs, Can-Logger y editor TRI para ajustar sensores (Bus CAN o internos), asignar valores mínimos/máximos para alarmas y cambiar nombres de sensores.

Valores soportados:

Accede a todos los datos de tu ECU. Soporta consulta de datos vía Bus CAN (UDS, TP2, protocolos específicos del fabricante) y K-Line (ISO 9141). Se entregan archivos TRI/TRX predefinidos con sensores ya configurados.

Ejemplos de valores disponibles:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura del DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible pre-bomba, presión de rail real/objetivo.

Lambda/mezcla:

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo.

Otros:

• RPM, masa de aire, velocidad del vehículo, ángulo de la mariposa, ángulo total de encendido, retardo del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par motor, marcha, valores específicos del diésel.

Conexión y extensión:

Conecta sensores a través de las cuatro entradas analógicas (0-5V y NTC). Los sensores CANchecked están preconfigurados en los archivos TRI/TRX:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 Bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)

Utiliza el arnés de cableado AIN pre-ensamblado para la conexión. También puedes conectar un shift light externo con ocho LEDs, configurable en colores y límites de velocidad.

Conecta el sensor de etanol directamente al display (requiere resistencia pull-up de 10K). Visualiza y registra el contenido de etanol y la temperatura.

Funciones avanzadas:

Crea canales matemáticos para calcular sensores y tablas de usuario para generar sensores con mapas 2D o 3D.

Accesorios opcionales:

• CC24000 SLM08 - Módulo de luces de cambio externo
• CC22780 ANC04 - Arnés AIN de cuatro vías
• CC22100 CBD08 - Hub de distribución CAN de ocho vías
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/4" NPT
• CC22903 TCC01 - Convertidor tipo K 0-1250°C
• CC22901 FLP01 - Sensor de presión 0-10 Bar (145psi) M10x1
