Display CANchecked MFD28 Gen2 para VW Golf MK3 (Typ 1H) RHD 1991-1998

Visualiza el rendimiento de tu Golf MK3 como nunca antes - Integración perfecta y datos en tiempo real al alcance de tu mano.

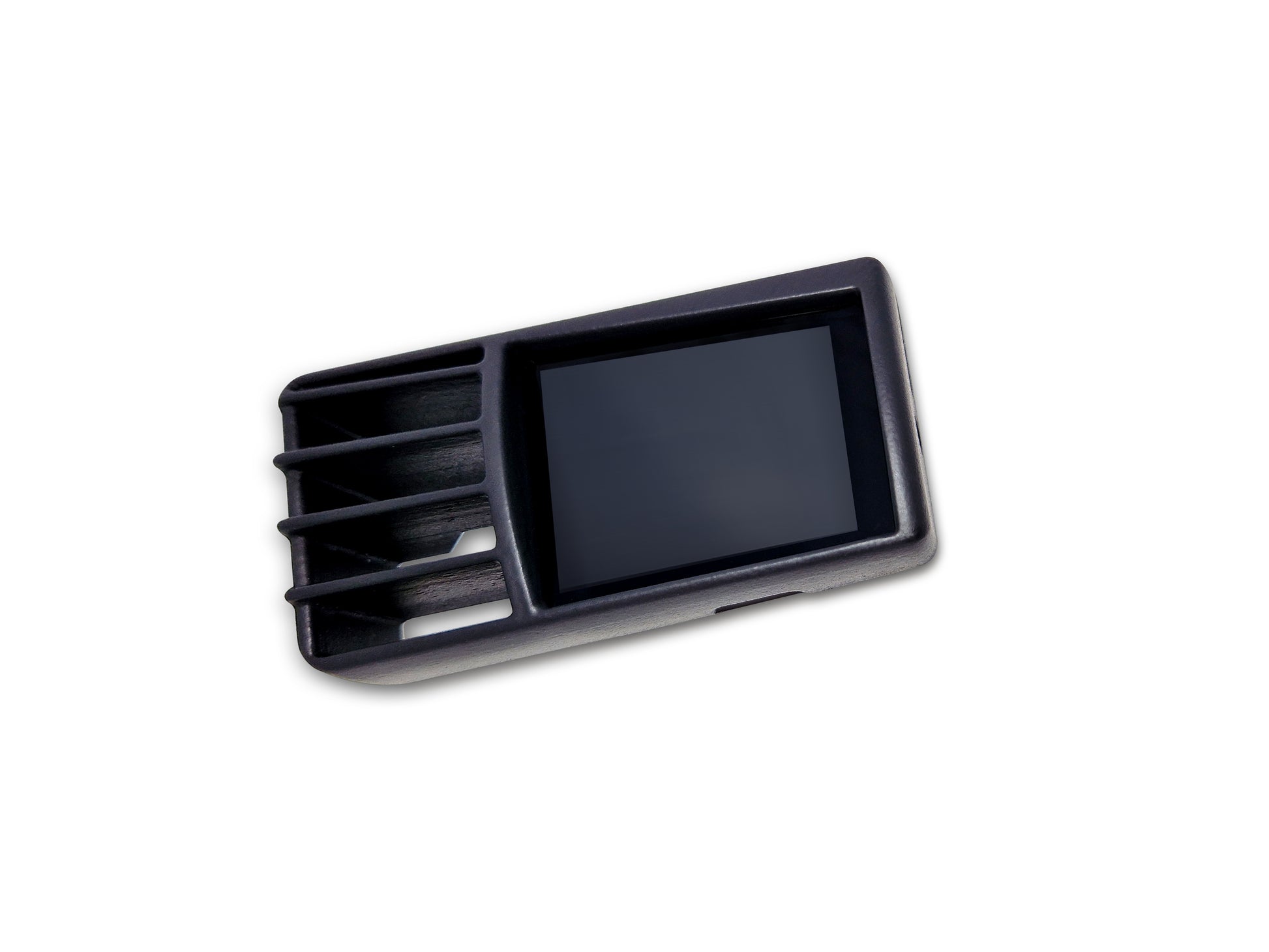

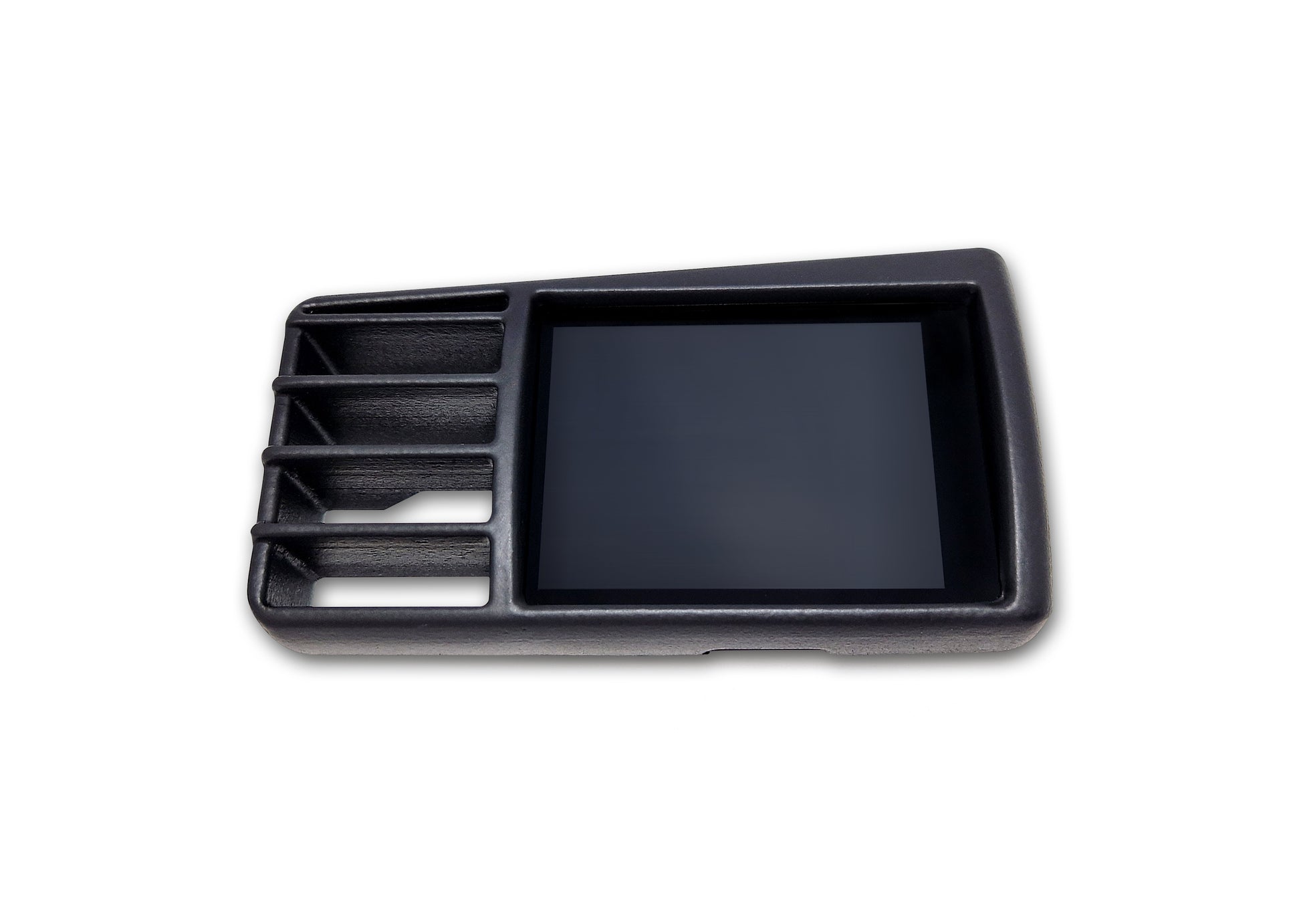

El CANchecked MFD28 Gen2 transforma la salida de aire de tu VW Golf MK3 (Typ 1H) RHD (1991-1998) en un display inteligente. Monitoriza parámetros vitales del motor y personaliza la visualización para una experiencia de conducción optimizada.

Características:

• Integración perfecta: Bisel específico que mantiene el flujo de aire original.
• Bus CAN: Accede a datos detallados del vehículo, como las herramientas de diagnóstico del fabricante. Ideal para trackdays y puesta a punto.
• Indicador de marcha: Visualización directa vía Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente con gestos.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente al display. Perfecto para telemetría.

Especificaciones:

• Compatibilidad: VW Golf MK3 (Typ 1H) RHD (Volante a la derecha) 1991 - 1998
• Conectividad: Bus CAN, 4 entradas analógicas
• Alimentación: (Especificar Voltaje)
• Dimensiones: (Especificar Dimensiones)
• Material: (Especificar Material)

Otras Funciones

• Can Switching: Utiliza tu display como un teclado y envía tus propios mensajes CAN al bus.
• Alarmas personalizables: Configura alarmas para recibir avisos importantes, como temperatura de gases de escape superior a 900 grados.
• Registro de datos: Guarda datos en la tarjeta SD interna para análisis posterior. Ideal para optimizar tu setup en circuito.
• Medidor de rendimiento: Mide tus tiempos de 0-100, 100-200 y 0-200 km/h sin hardware adicional.
• DTC*: Lee y borra errores de la Unidad de Control del Motor (ECU), transmisión, ABS y tracción total.
• Atenuación*: El display se atenúa automáticamente con el panel de instrumentos.

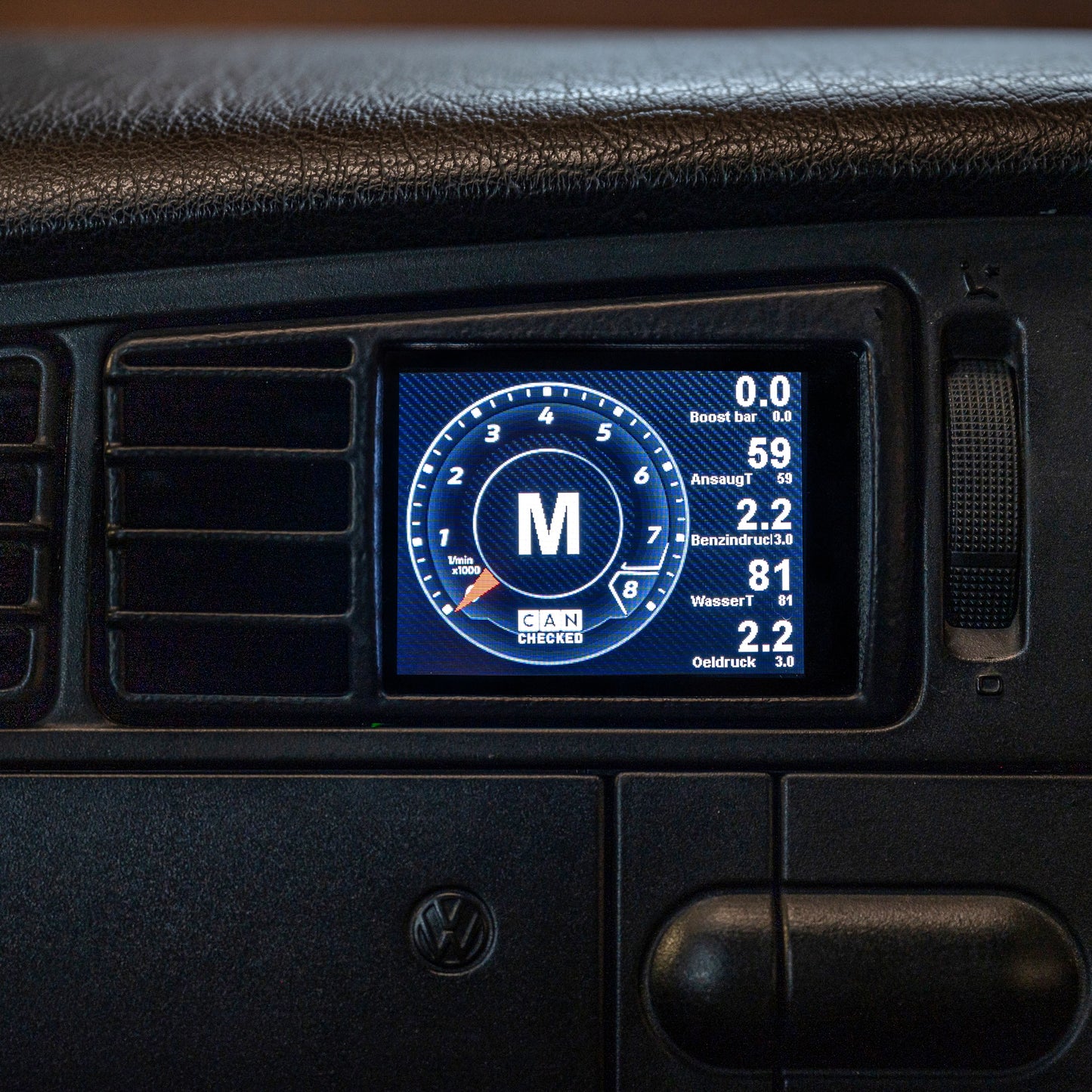

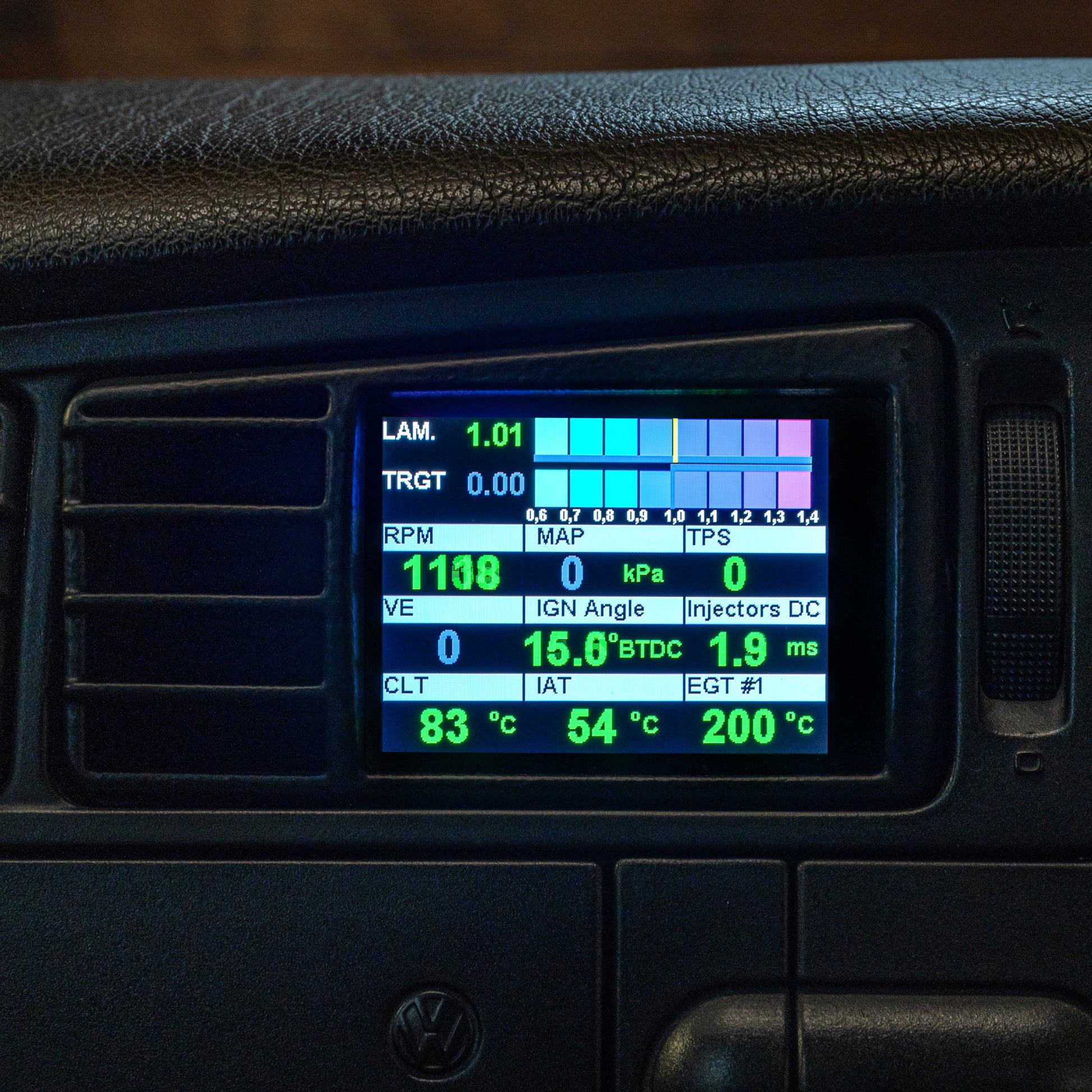

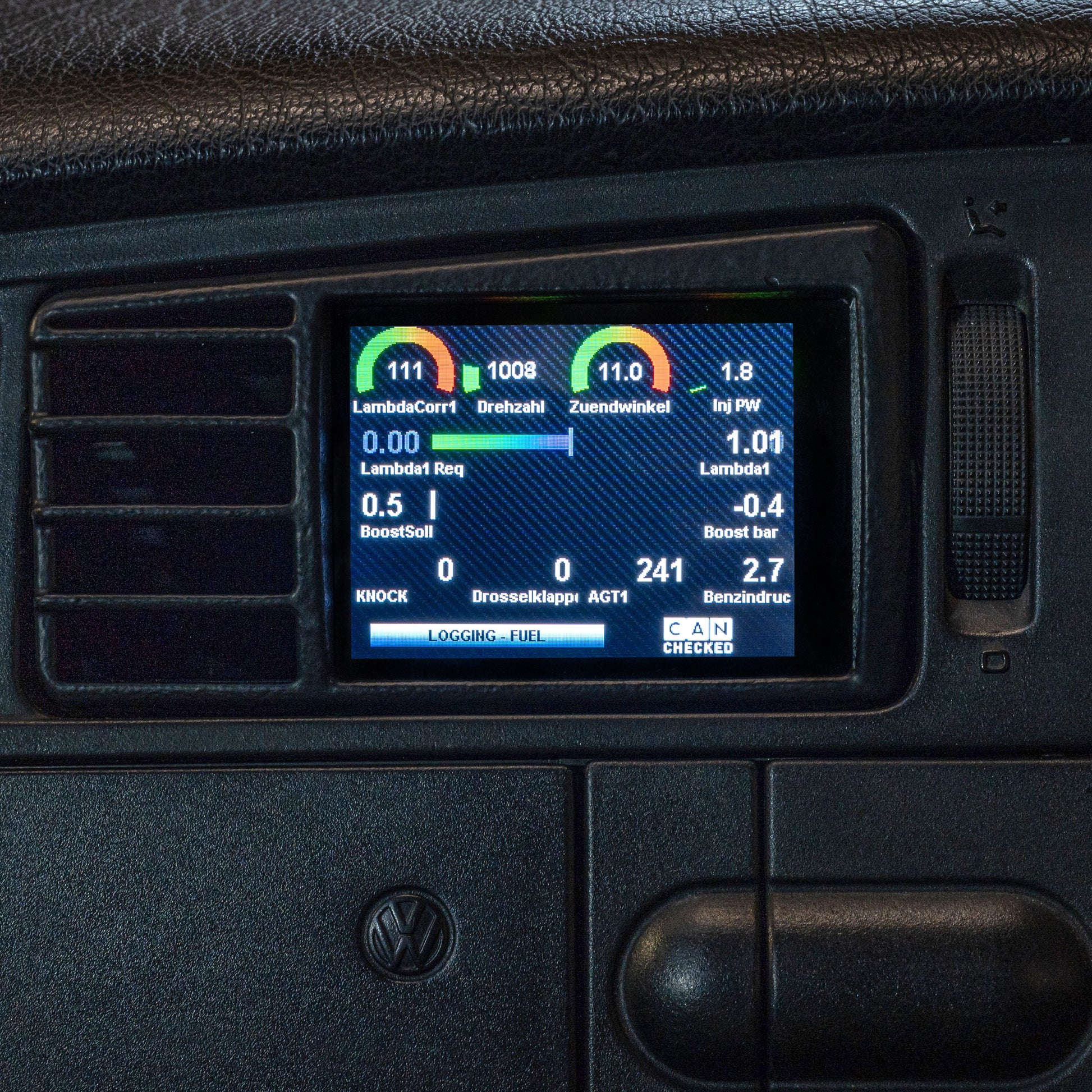

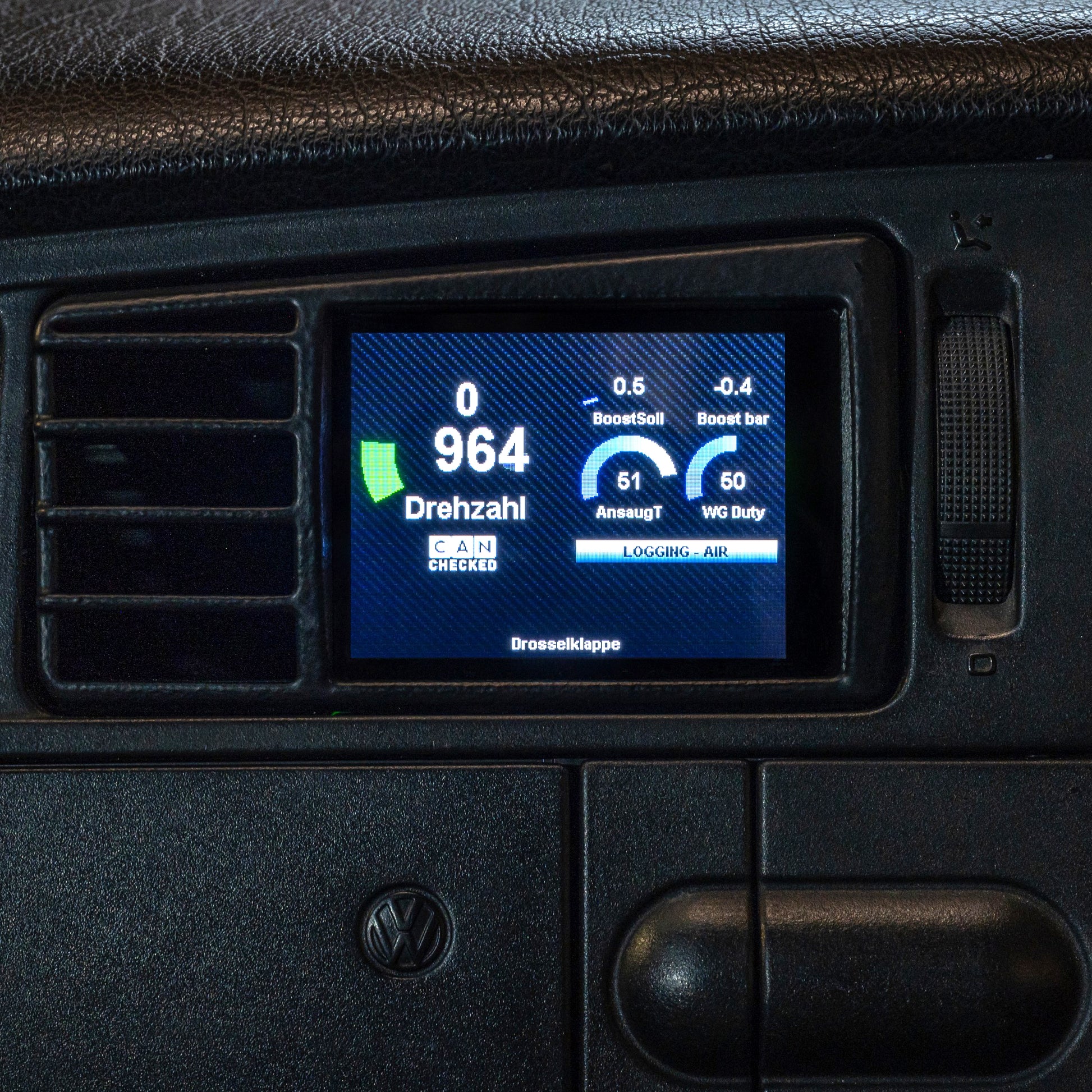

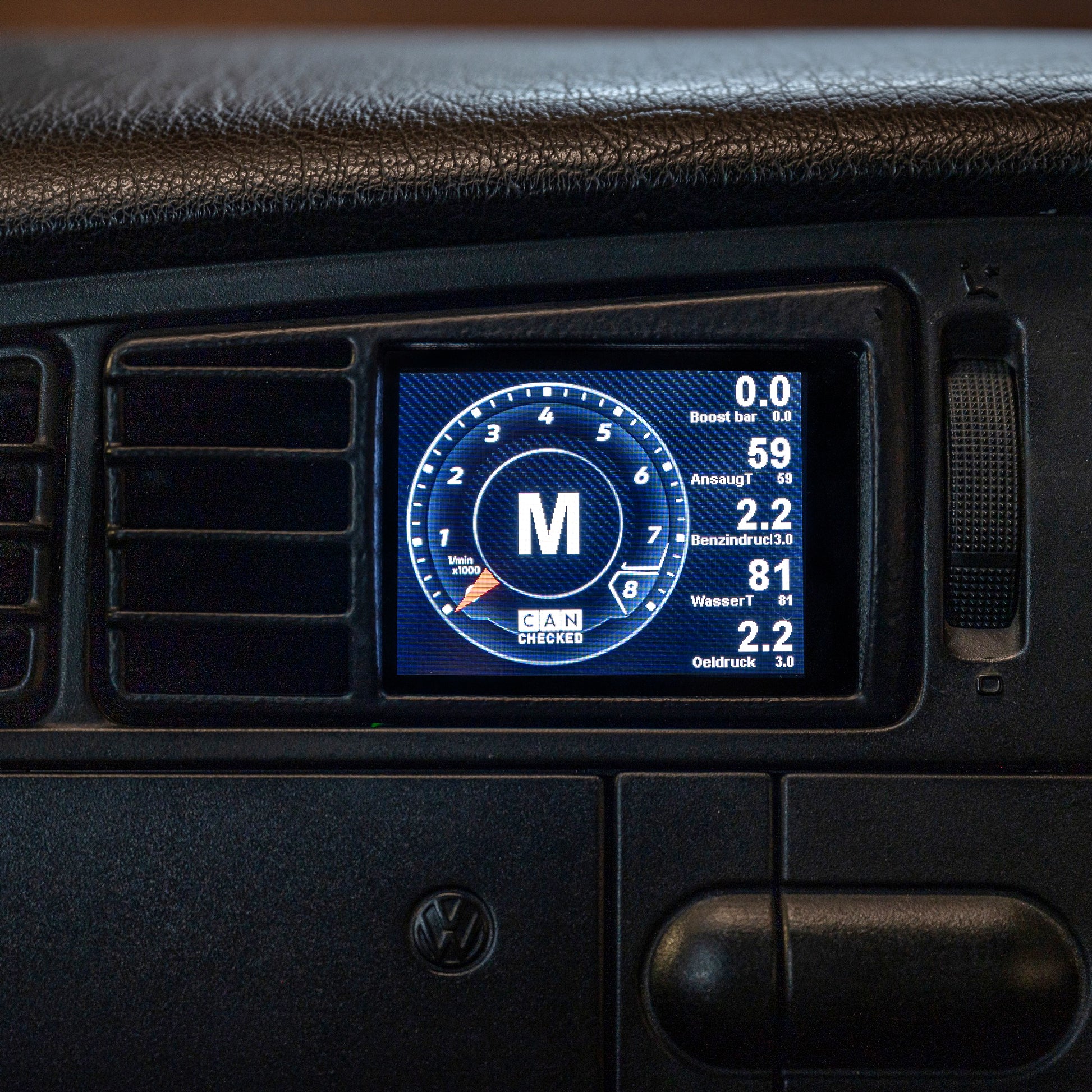

Vistas Personalizables

Configura tu propia página o elige entre varias vistas predefinidas:

• El display se entrega con páginas de ejemplo predefinidas.
• Creación de páginas propias posible y deseada.
• Hasta diez páginas posibles.
• 20 tipos diferentes de widgets (ej. valor del sensor, puntero analógico, diagrama YT, barra de velocidad, display redondo, barra vertical/horizontal).
• Los widgets pueden escalarse en tamaño y posicionarse mediante arrastrar y soltar.
• Colores de los widgets totalmente ajustables.
• Hasta 64 widgets por página.

Software de Configuración del Display - DSS

Con el CANchecked DSS puedes personalizar completamente tu display. Con el visor de logs integrado puedes descargar y ver archivos de registro. Además, un Can-Logger está integrado. El corazón es el editor TRI integrado con el que puedes ajustar los sensores (no importa si Bus CAN o interno): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores Soportados

Muchos clientes siempre preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos hecho ingeniería inversa de los datos para la mayoría de los motores aquí y podemos ofrecer datos en profundidad. Nuestro display soporta la consulta de datos del Bus CAN (UDS, TP2, protocolos específicos del fabricante) así como la consulta de datos a través de K-Line (ISO 9141).

Por defecto, tu display se entrega con archivos TRI/TRX predefinidos. En los archivos, todos los sensores están definidos, los cuales son consultados. Estos son diferentes de motor a motor. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de pre-alimentación, presión del rail real/objetivo.

Lambda/mezcla

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo

Otros

• RPM (Revoluciones Por Minuto), masa de aire, velocidad del vehículo, ángulo de la mariposa, ángulo total de encendido, retracción del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par, marcha, valores específicos del diésel

Si faltan valores, se pueden añadir más tarde.

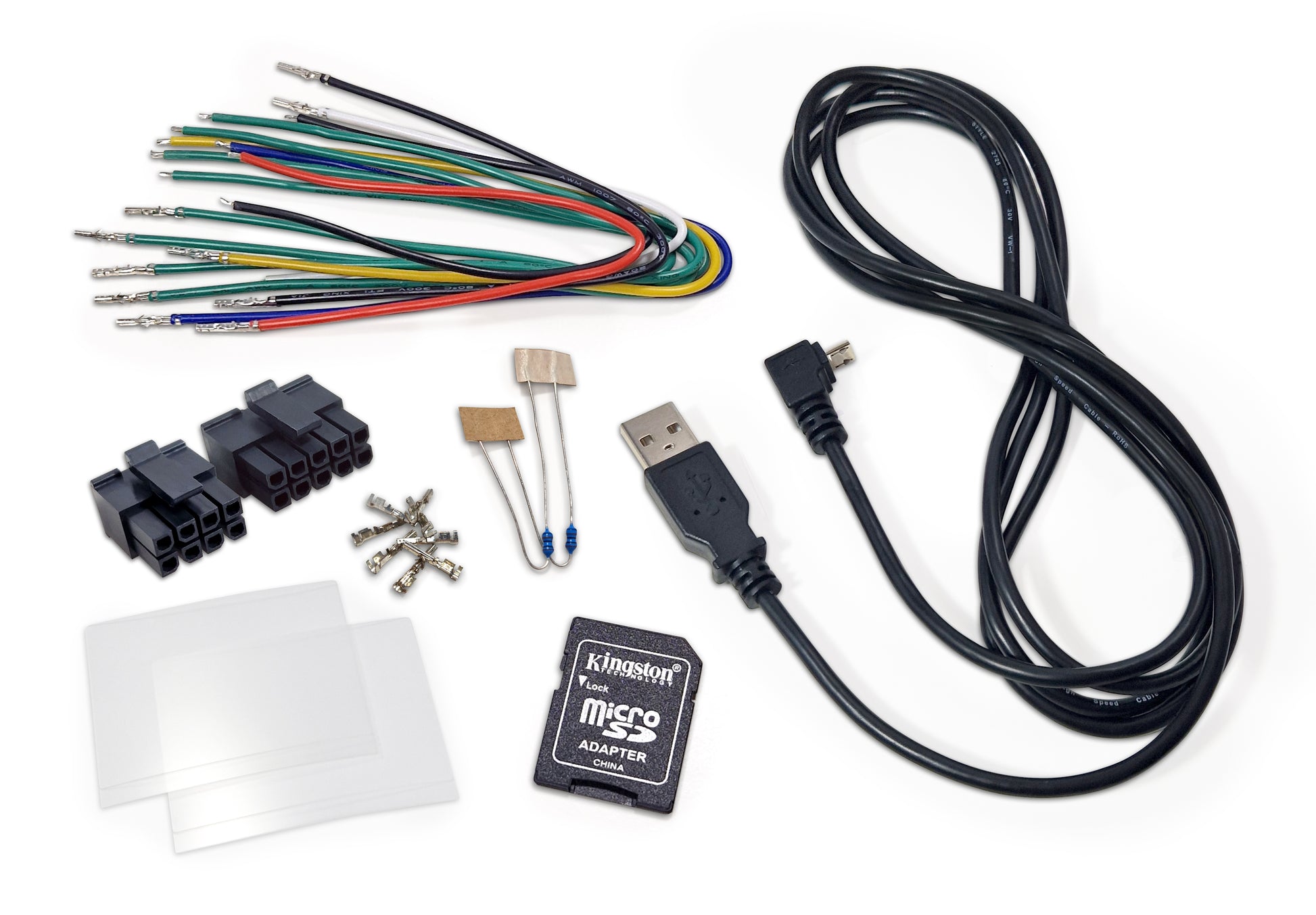

Contenido del Paquete

Incluido con cada entrega:

• Display de datos MFD28 Gen2 integrado en la inserción de ventilación para vehículos RHD (Volante a la derecha).

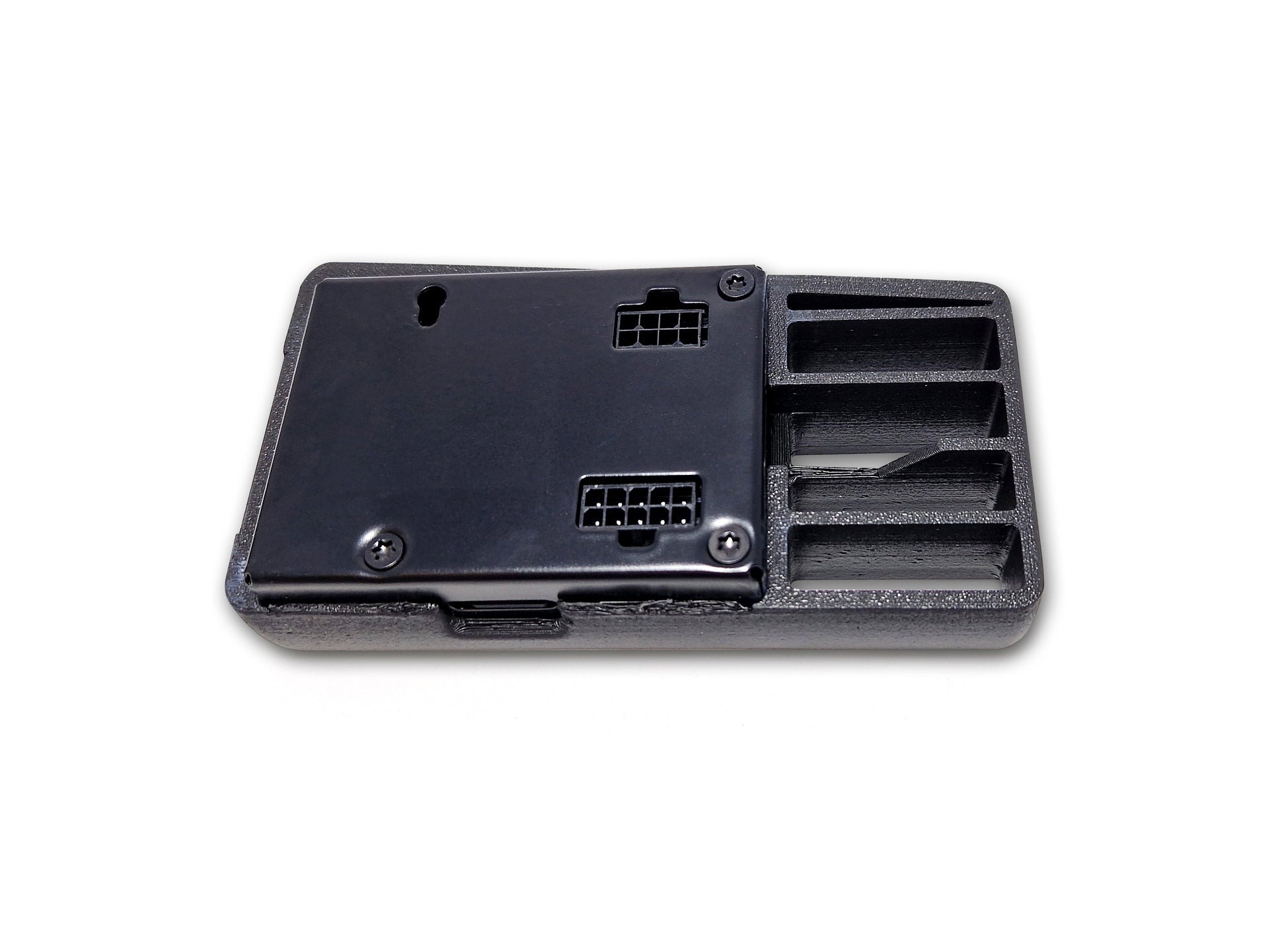

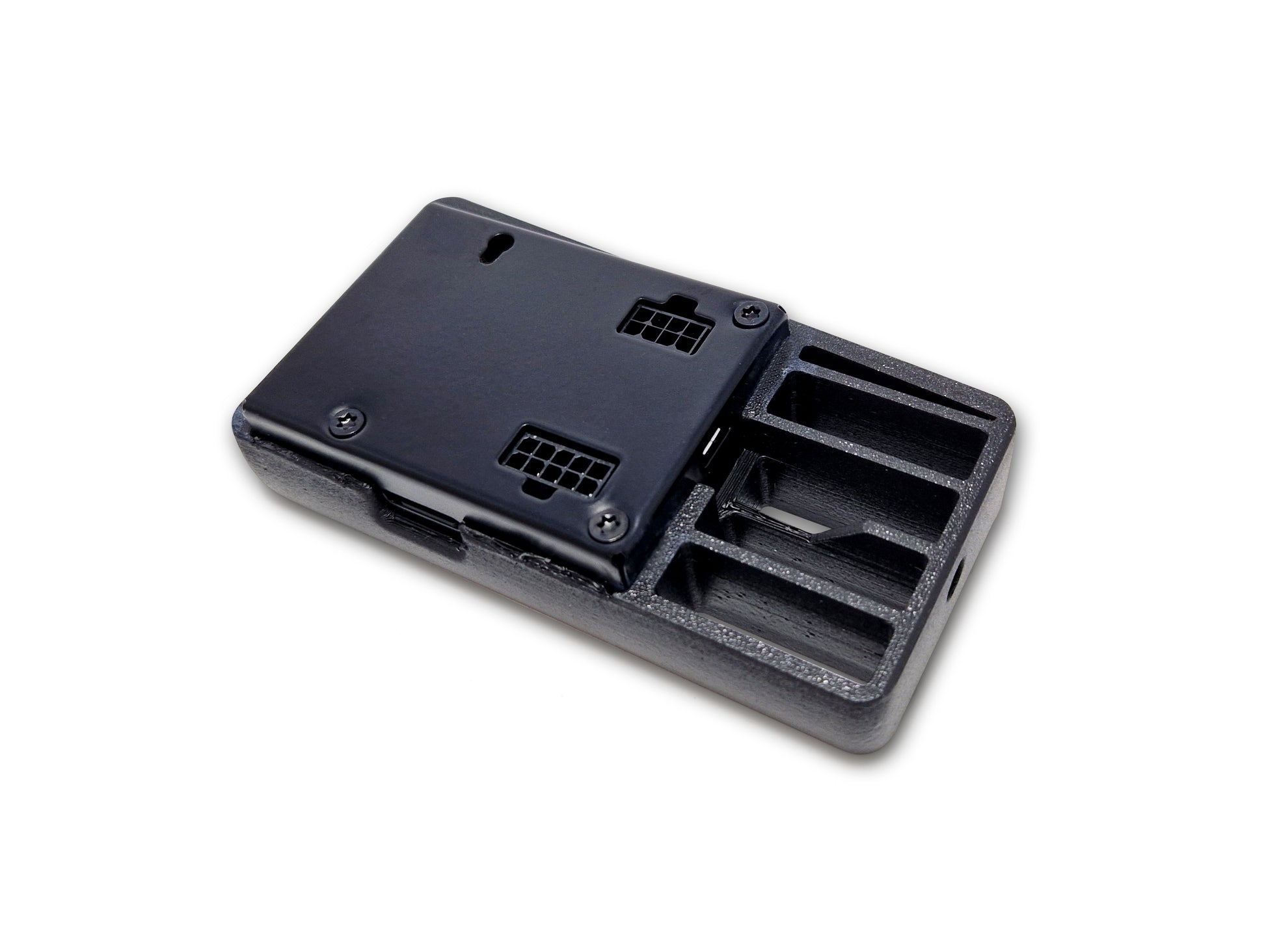

• Conector A (Molex de 8 vías)
• Conector B (Molex de 10 vías)
• Cables de conexión pre-ensamblados de diferentes colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar tú mismo
• Dos resistencias de 1K (como pull-up para conectar sensores NTC externos)
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (pre-instalada en el display)
• Adaptador de tarjeta SD
• Lámina para el display (para evitar reflejos)

Conexión y Extensión

Cualquier sensor puede ser conectado a través de las cuatro entradas analógicas - soportamos sensores lineales de
