Display CANchecked MFD28 Gen2 para VW Corrado vFL RHD 1988-1991

Visualiza el rendimiento de tu Corrado como nunca antes - Integración perfecta y datos a la vista.

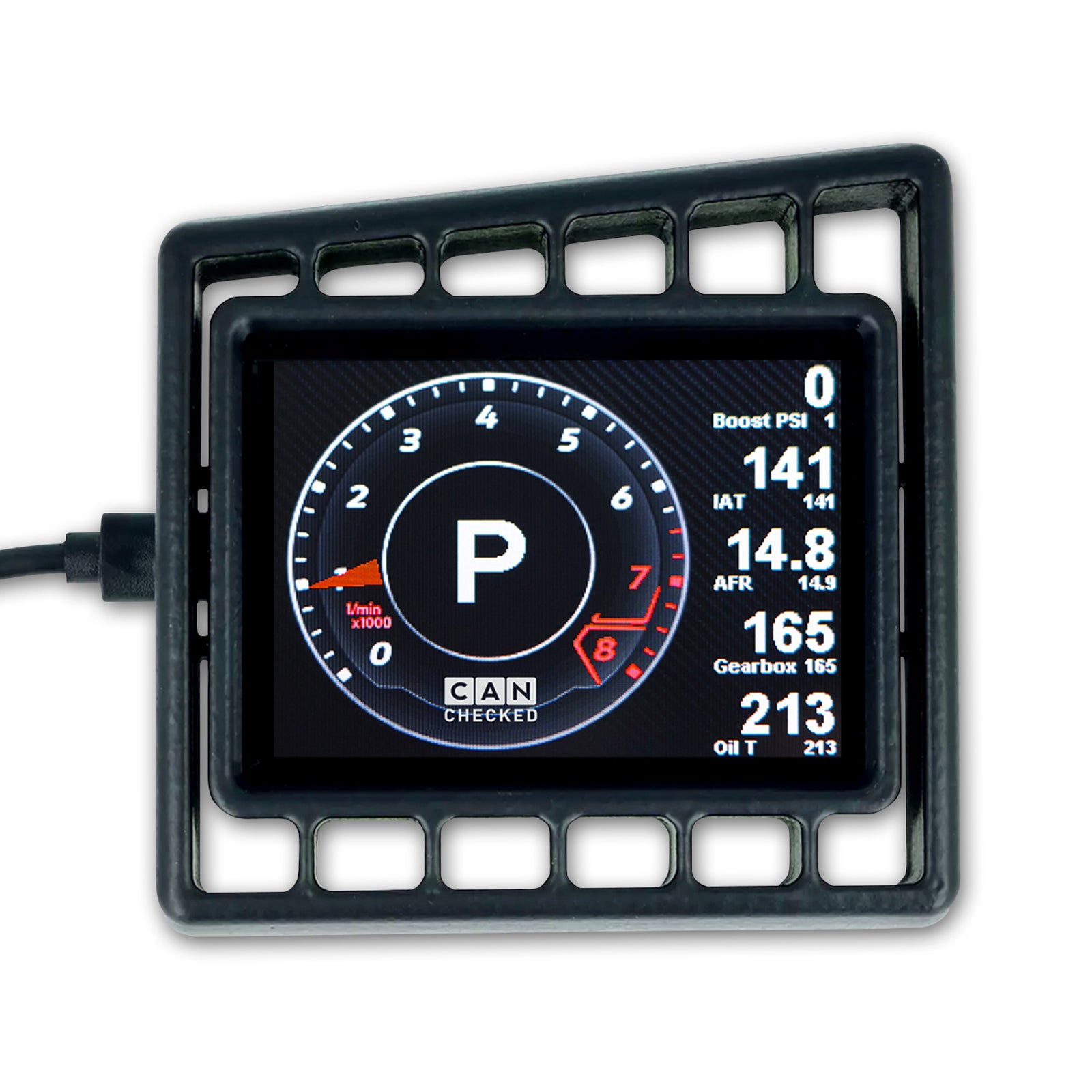

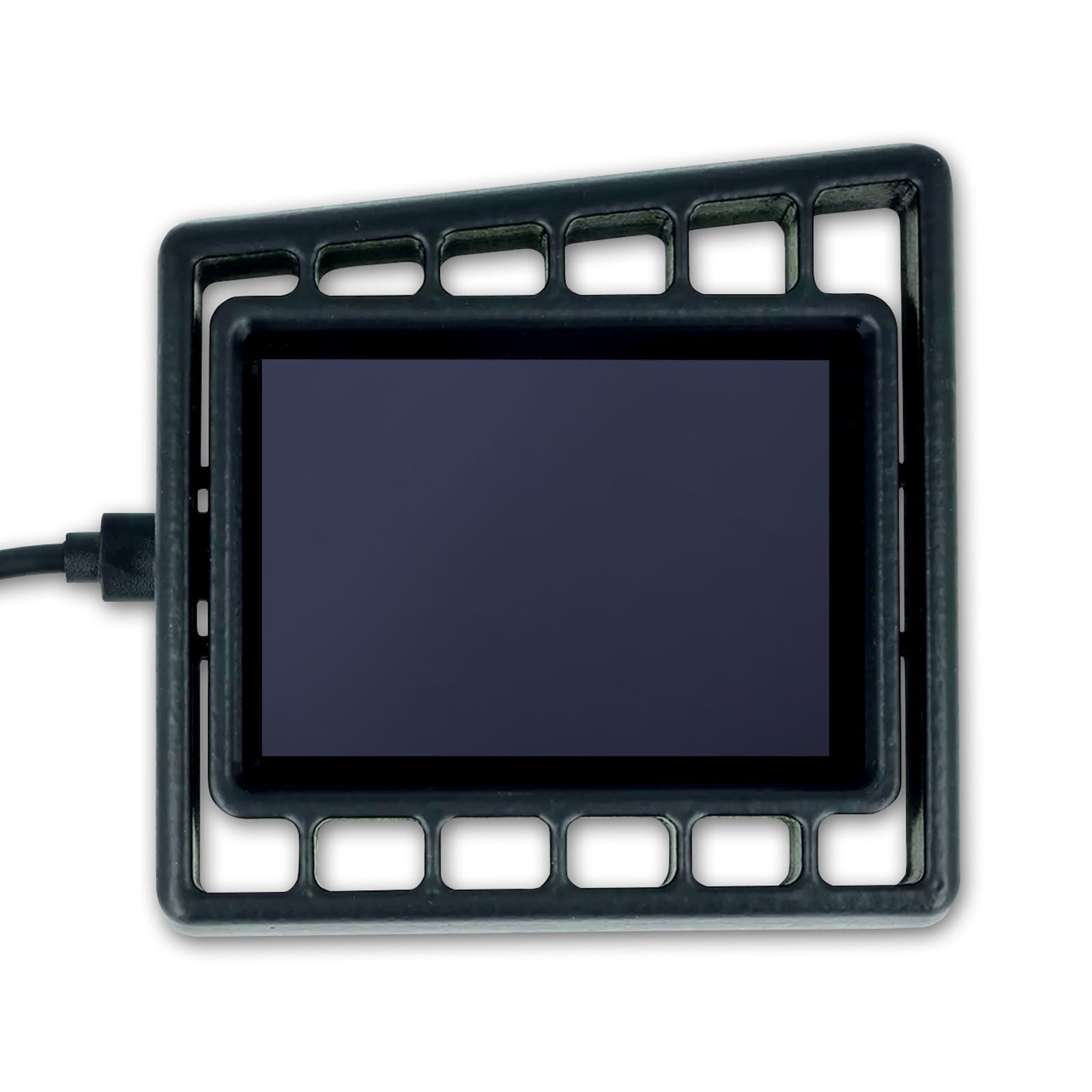

El CANchecked MFD28 Gen2 transforma la salida de aire de tu VW Corrado preFL (RHD 1988-1991) en un display inteligente. Monitoriza parámetros vitales del motor y personaliza la visualización a tu gusto, ¡sin necesidad de taller!

Características:

• Integración perfecta: Bisel específico para VW Corrado que mantiene el flujo de aire.
• Bus CAN: Accede a datos detallados del vehículo, como las herramientas de diagnóstico del fabricante. Ideal para optimizar el mapeo de la ECU.
• Indicador de marcha: Visualiza la marcha engranada directamente desde el Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente a través de las páginas con gestos.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones. Visualiza la telemetría como un profesional.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente al display.

Especificaciones:

• Compatibilidad: VW Corrado vFL RHD (Volante a la derecha) 1988-1991
• Integración: Se integra en la salida de aire original.
• Conectividad: Bus CAN, 4 entradas analógicas.
• Alimentación: A través del cableado del vehículo.

Funciones avanzadas:

• Alarmas configurables: Define alarmas personalizadas para proteger tu motor. Recibe avisos visuales cuando la temperatura de escape supere los 900 grados.
• Registro de datos (Datalogging): Guarda datos en la tarjeta SD interna para su análisis posterior. Perfecto para la puesta a punto en circuito.
• Medidor de rendimiento: Mide tus tiempos de 0-100 km/h, 100-200 km/h y 0-200 km/h sin hardware adicional.
• Diagnóstico (DTC): Lee y borra los errores de la Unidad de Control del Motor, transmisión, ABS y tracción total.
• Atenuación automática: El display se atenúa automáticamente con el panel de instrumentos.
• Conmutación CAN: Utiliza el display como un teclado y envía tus propios mensajes CAN al bus.

Visualizaciones personalizables:

• El display se entrega con páginas de ejemplo predefinidas.
• Posibilidad de crear páginas propias.
• Hasta diez páginas posibles.
• 20 tipos diferentes de widgets (ej. valor del sensor, puntero analógico, diagrama YT, barra de velocidad, display redondo, barra vertical/horizontal).
• Los widgets se pueden escalar en tamaño y posicionar mediante "drag and drop".
• Colores de los widgets totalmente ajustables.
• Hasta 64 widgets por página.

Software de configuración del display - DSS:

Con el CANchecked DSS puedes personalizar completamente tu display. Con el visor de registros integrado puedes descargar y ver archivos de registro. Además, se integra un Can-Logger. El corazón es el editor TRI integrado con el que puedes ajustar los sensores (no importa si son Bus CAN o internos): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores soportados:

Muchos clientes siempre preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos hecho ingeniería inversa de los datos para la mayoría de los motores aquí y podemos ofrecer datos en profundidad. Nuestro display soporta la consulta de datos del Bus CAN (UDS, TP2, protocolos específicos del fabricante) así como la consulta de datos a través de K-Line (ISO 9141).

Por defecto, tu display se entrega con archivos TRI/TRX predefinidos. En los archivos, todos los sensores están definidos, los cuales son consultados. Estos son diferentes de motor a motor. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura del DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de pre-alimentación, presión del rail real/objetivo.

Lambda/mezcla:

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo.

Otros:

• RPM (Revoluciones Por Minuto), masa de aire, velocidad del vehículo, ángulo de la mariposa, ángulo total de encendido, retracción del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par motor, marcha, valores específicos del diésel.

Si faltan valores, se pueden añadir más tarde.

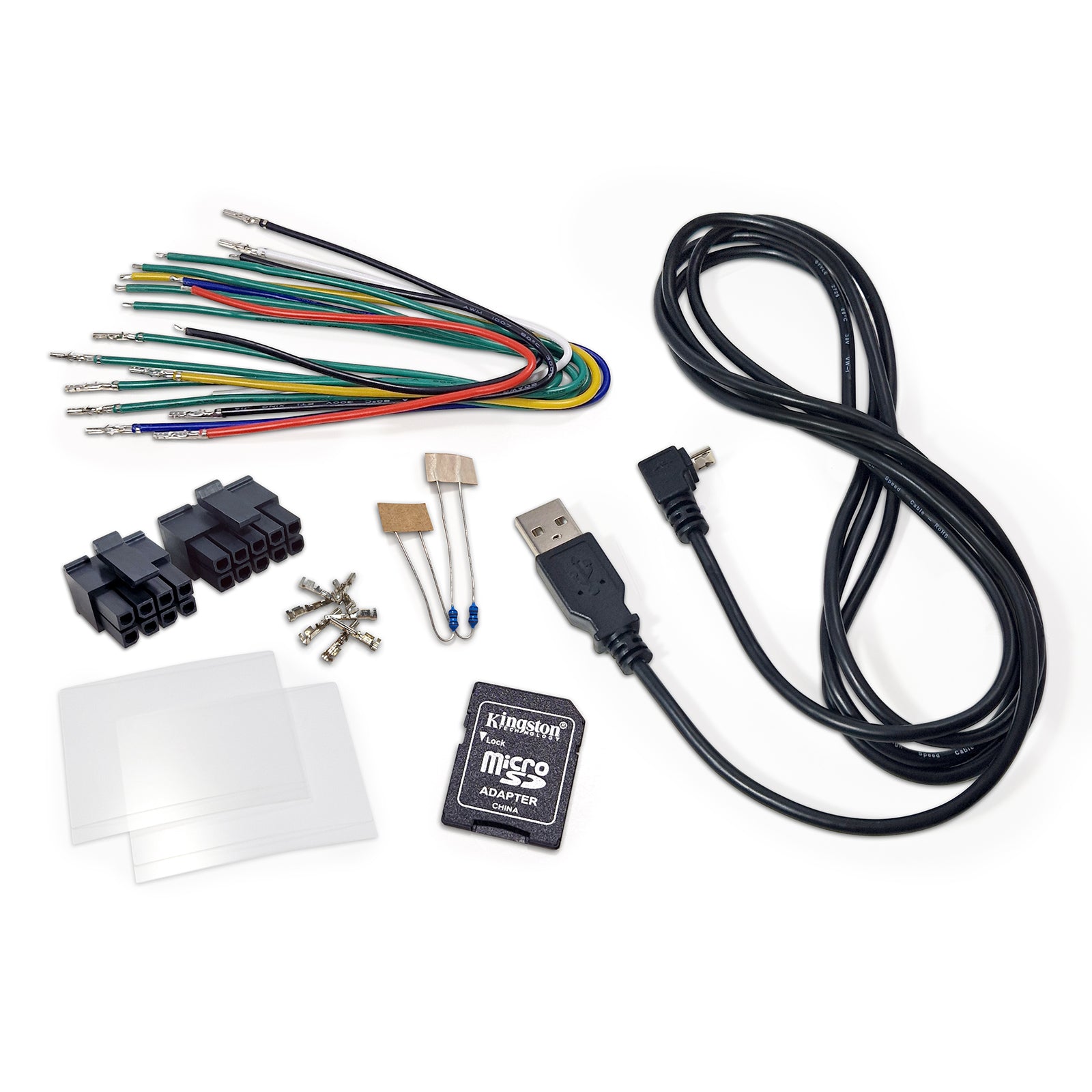

Contenido del paquete:

• MFD28 Gen2 display de datos integrado en la inserción de ventilación para vehículos RHD.
• Conector A (8-way Molex)
• Conector B (10-way Molex)
• Diferentes cables de conexión pre-ensamblados de colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar tú mismo
• Dos resistencias de 1K (como pull-up para conectar sensores NTC externos)
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (pre-instalada en el display)
• Adaptador de tarjeta SD
• Lámina para el display (
