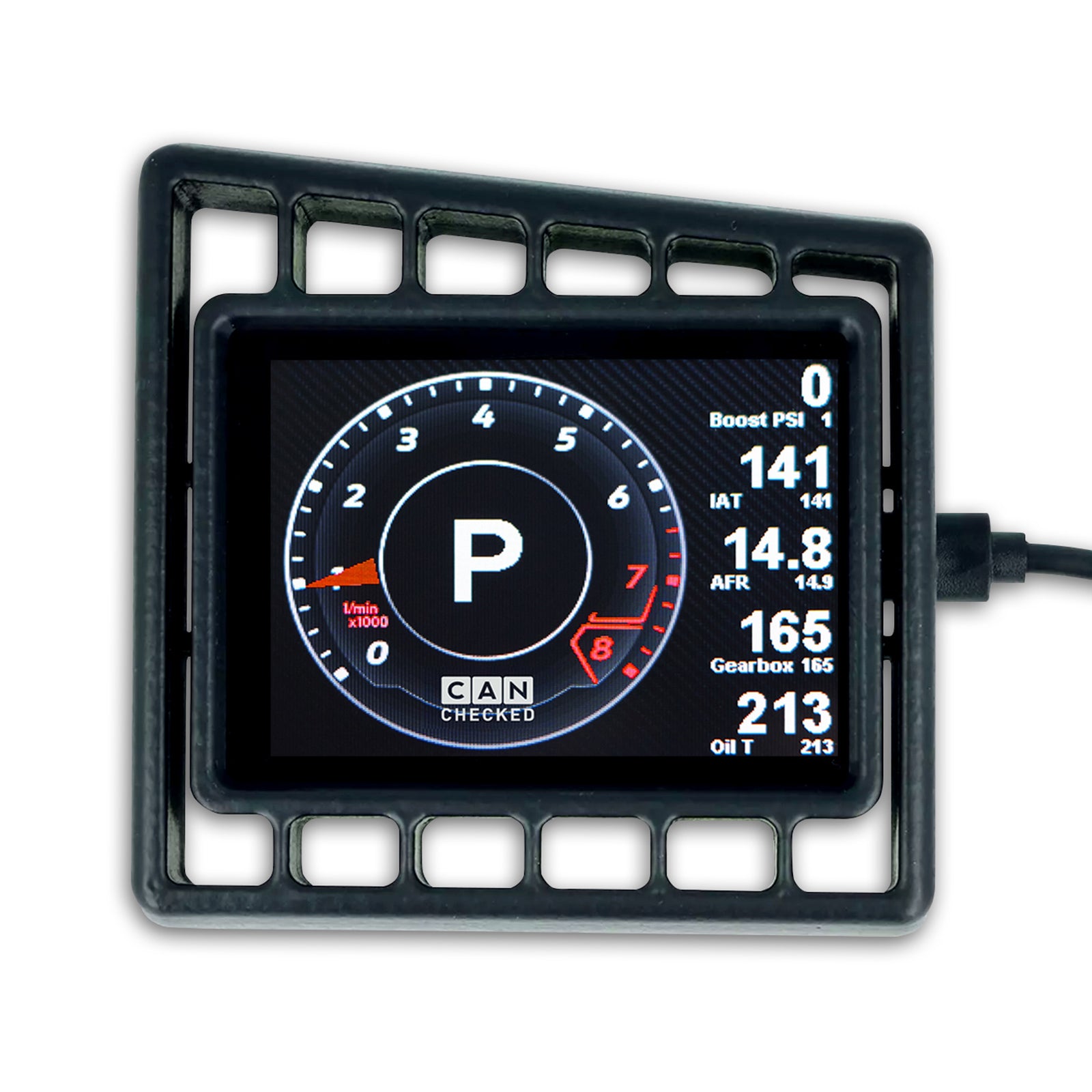

Display CANchecked MFD28 Gen2 para VW Corrado vFL LHD 1988-1991

Visualiza todos los datos de tu VW Corrado (1988-1991) sin renunciar a la estética original. - Integración perfecta y control total en un solo vistazo.

El CANchecked MFD28 Gen2 transforma la salida de aire de tu Corrado pre-restyling en un display inteligente, ofreciéndote información crucial del motor y funciones avanzadas sin alterar el diseño interior. Instalación sencilla con guías detalladas.

Características:

• Integración perfecta: El marco específico para tu vehículo permite el flujo de aire a través del display.
• Bus CAN: Accede a datos exhaustivos del vehículo, como si tuvieras las herramientas de diagnóstico del fabricante.
• Indicador de marcha: Visualiza la marcha engranada directamente desde el Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente entre las páginas con gestos.
• Personalización total: Diseña tus propias páginas, añade imágenes y crea animaciones.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente al display.

Especificaciones:

• Compatibilidad: VW Corrado vFL LHD (volante a la izquierda) 1988-1991

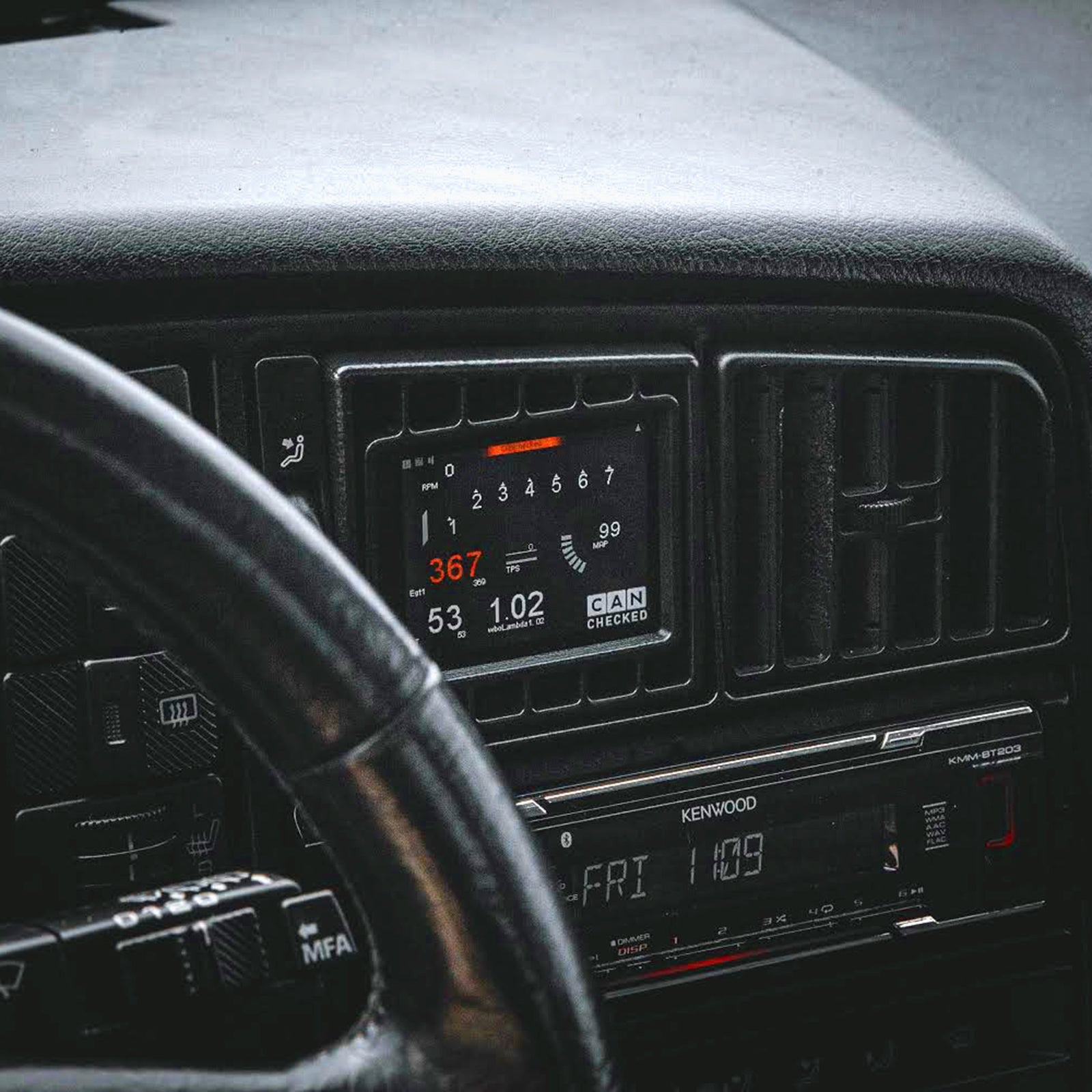

• Integración: Se instala en la salida de aire original.
• Conectividad: Bus CAN, 4 entradas analógicas.

Diferentes vistas

Configura tu propia página o elige entre varias vistas predefinidas:

• El display se entrega con páginas de muestra predefinidas
• Creación de páginas propias posible y deseada
• Hasta diez páginas posibles
• 20 tipos de widgets diferentes (p. ej. valor del sensor, puntero analógico, diagrama YT, barra de velocidad, pantalla redonda, barra vertical/horizontal)
• Los widgets se pueden escalar en tamaño y posicionar mediante arrastrar y soltar
• Colores de los widgets totalmente ajustables
• Hasta 64 widgets por página

Display Setup Software - DSS

Con el CANchecked DSS puedes personalizar completamente tu display. Con el visor de registros integrado puedes descargar y ver archivos de registro. Además, se integra un Can-Logger. El corazón es el editor TRI integrado con el que puedes ajustar los sensores (sin importar si es Bus CAN o interno): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores soportados

Muchos clientes siempre preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos hecho ingeniería inversa de los datos para la mayoría de los motores aquí y podemos ofrecer datos en profundidad. Nuestro display soporta la consulta de datos del Bus CAN (UDS, TP2, protocolos específicos del fabricante) así como la consulta de datos a través de K-Line (ISO 9141).

Por defecto, tu display se entrega con archivos TRI/TRX predefinidos. En los archivos, se definen todos los sensores que se consultan. Estos son diferentes de un motor a otro. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de prealimentación, presión del rail real/objetivo.

Lambda/mezcla

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo

Otros

• RPM (Revoluciones Por Minuto), masa de aire, velocidad del vehículo, ángulo de la mariposa, ángulo total de encendido, retracción del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par, marcha, valores específicos del diésel

Si faltan valores, se pueden añadir más tarde.

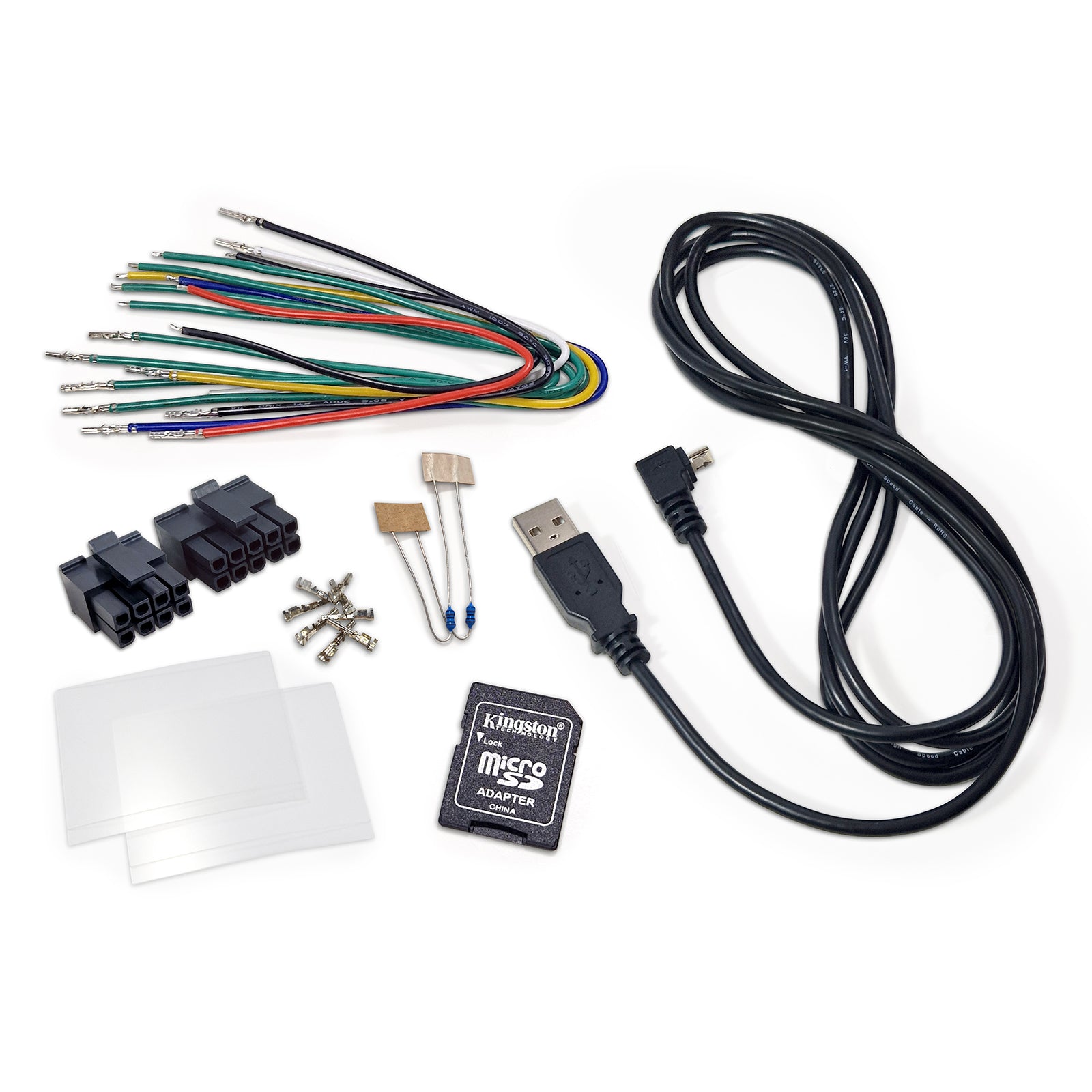

Alcance de la entrega

Incluido con cada entrega

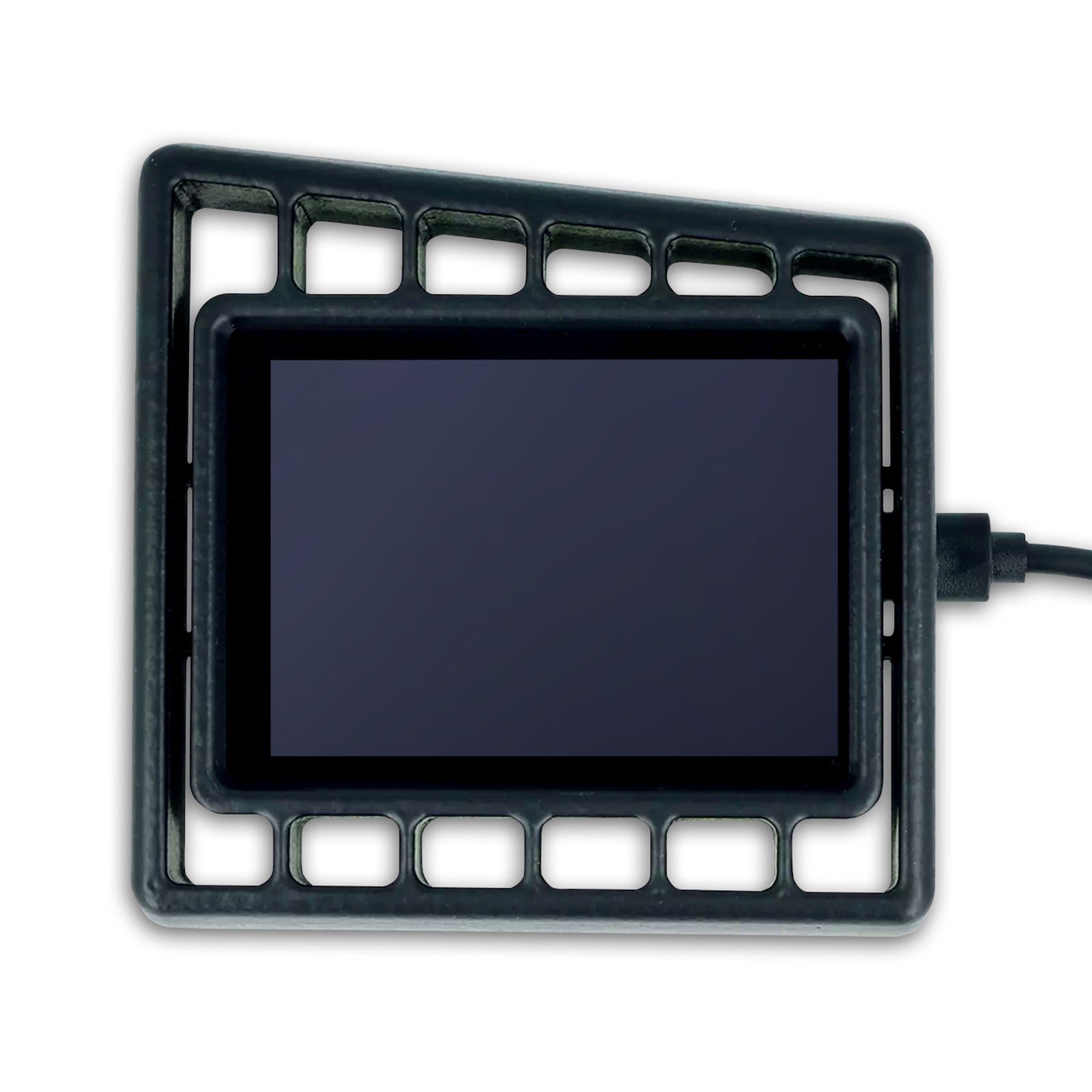

• Display de datos MFD28 Gen2 integrado en el inserto de ventilación para vehículos LHD
• Conector A (Molex de 8 vías)
• Conector B (Molex de 10 vías)
• Diferentes cables de conexión preensamblados de colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar tú mismo
• Dos resistencias de 1K (como pull-up para conectar sensores NTC externos)
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en el display)
• Adaptador de tarjeta SD
• Lámina de display (para evitar reflejos)

Conexión y extensión

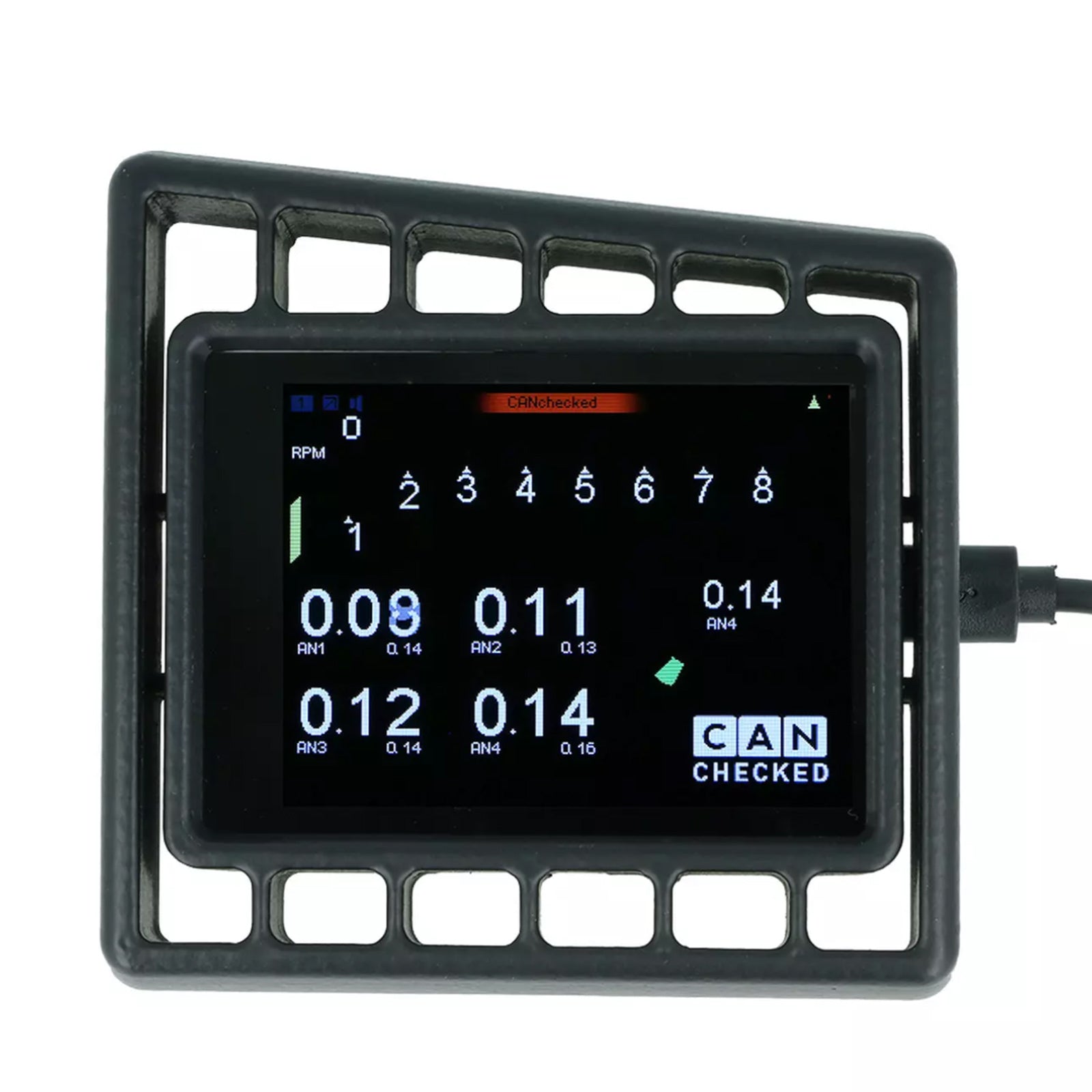

Cualquier sensor se puede conectar a través de las cuatro entradas analógicas - soportamos sensores lineales de 0-5V así como sensores NTC.
Nuestros sensores CANchecked internos se almacenan en los archivos TRI-/TRX por defecto y sólo necesitan ser conectados:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 Bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)

Para la conexión puedes usar nuestro arnés de cableado AIN preensamblado.

Además de los sensores analógicos, también puedes conectar nuestra luz de cambio externa con ocho LEDs. Esta puede parpadear en diferentes colores y los límites de velocidad y los colores se pueden configurar directamente en el display.

Conectas el sensor de etanol directamente al display. Necesitas una resistencia pullup (10K) entre 5V y
