Display CANchecked MFD28 Gen2 para VW Corrado FL RHD 1991-1995

Visualiza todos los datos de tu VW Corrado FL (RHD) de 1991-1995 al instante - Integración perfecta y control total en un solo vistazo.

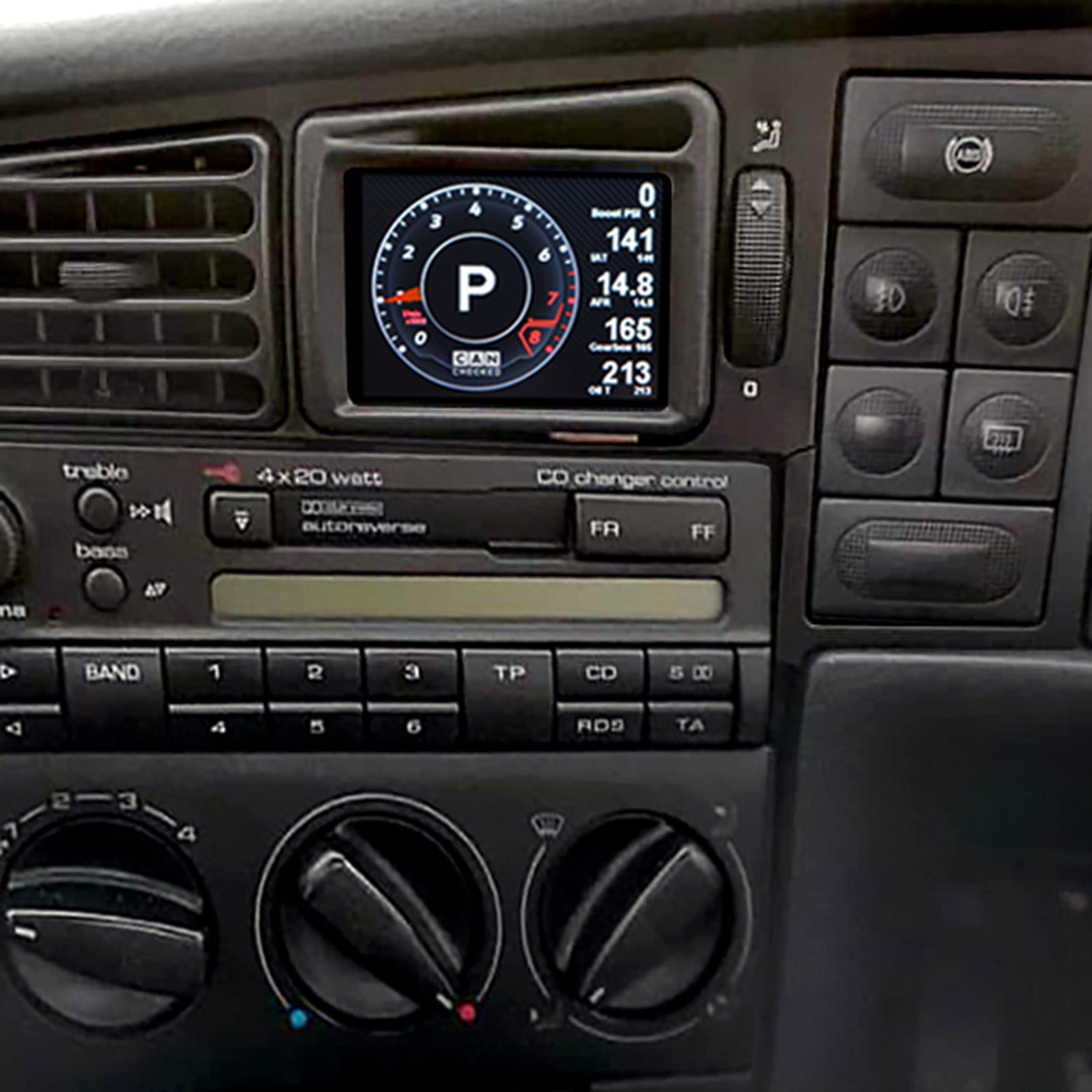

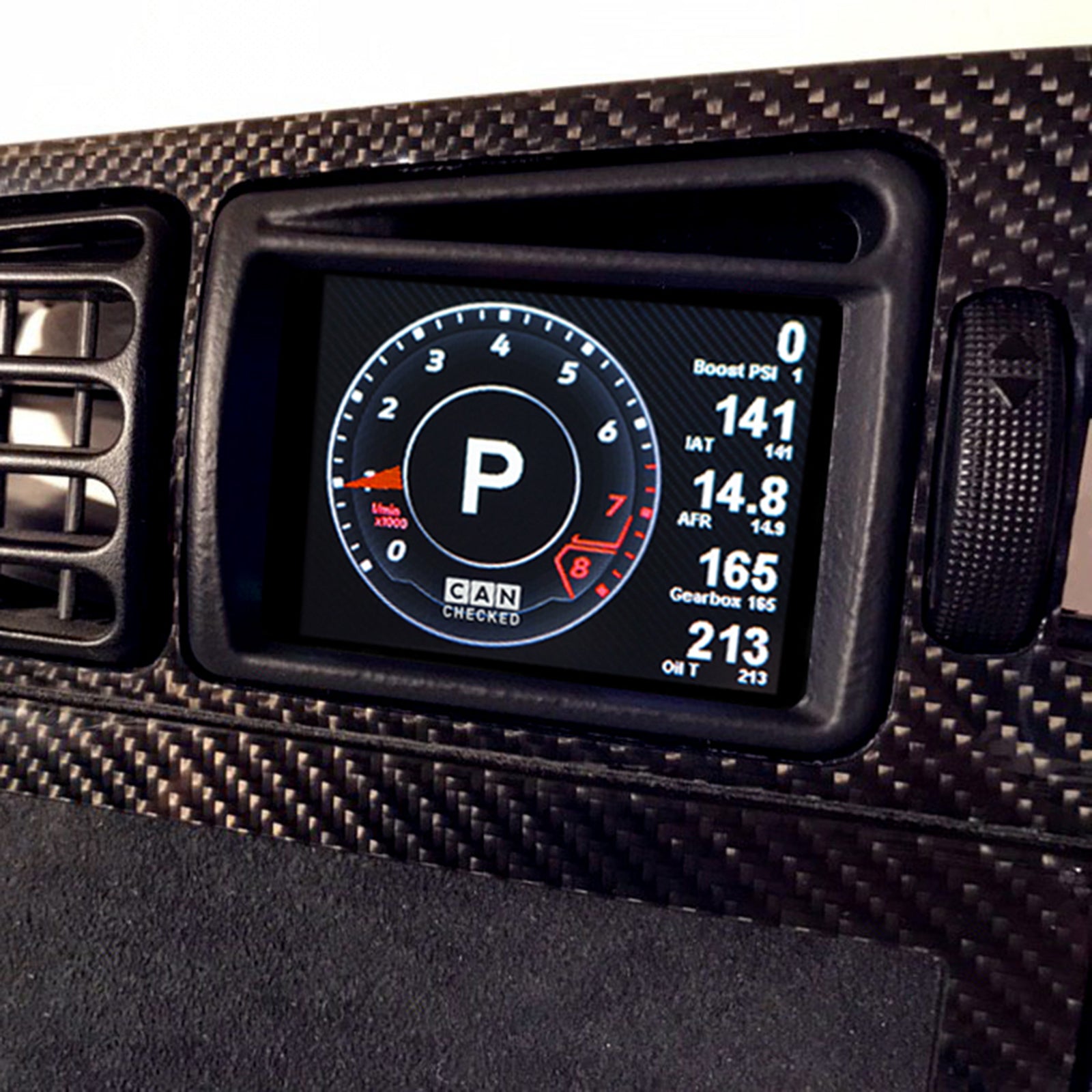

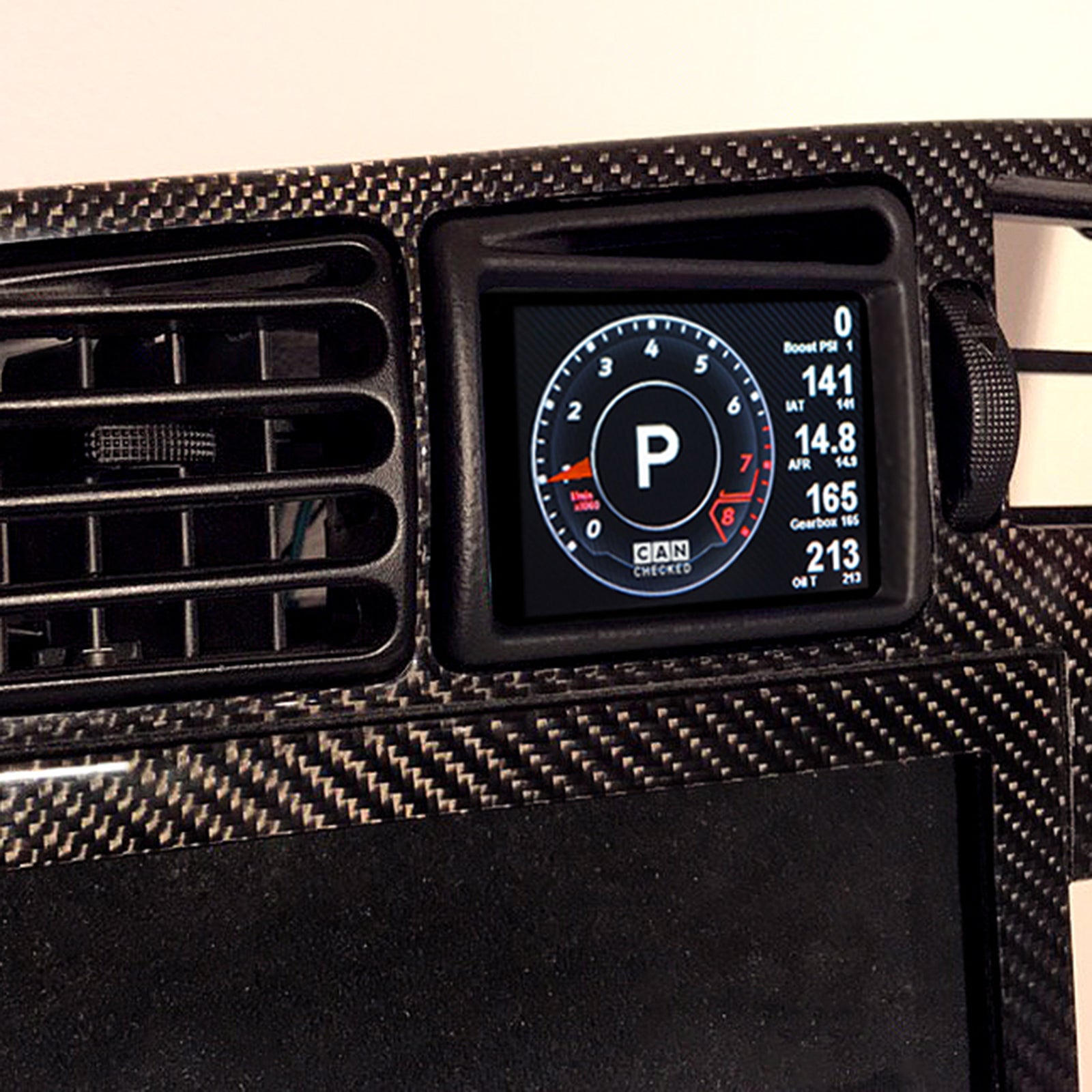

El CANchecked MFD28 Gen2 transforma la salida de aire de tu Corrado en una pantalla inteligente, ofreciéndote una visualización completa de los parámetros del motor y funciones avanzadas para optimizar tu experiencia de conducción y puesta a punto. Instalación sencilla con instrucciones detalladas.

Características:

• Integración perfecta: Bisel específico que mantiene el flujo de aire original.
• Bus CAN: Accede a datos detallados del vehículo, como las herramientas de diagnóstico del fabricante.
• Indicador de marcha: Visualización directa vía Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente con gestos.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente a la pantalla.
• Conmutación CAN: Utiliza la pantalla como un teclado y envía tus propios mensajes CAN al bus.
• Alarmas configurables: Define alarmas personalizadas para recibir alertas visuales cuando se superen los límites (ej: temperatura de escape superior a 900 grados).
• Registro de datos: Guarda datos en la tarjeta SD interna para análisis posterior.
• Medidor de rendimiento: Mide tus tiempos de 0-100 km/h, 100-200 km/h y 0-200 km/h sin hardware adicional.
• DTC*: Lee y borra los códigos de error de la ECU, transmisión, ABS y tracción total.
• Atenuación automática*: La pantalla se atenúa automáticamente con el panel de instrumentos.

Especificaciones:

• Compatibilidad: VW Corrado FL RHD 1991-1995
• Conector A: (8-way Molex)
• Conector B: (10-way Molex)
• Cables de conexión pre-ensamblados (longitud: 20 cm) para fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor.
• Resistencias 1K (pull-up para sensores NTC externos)
• Tarjeta SD (pre-instalada)

Valores soportados:

Accede a una amplia gama de datos de tu ECU, incluyendo:

• Temperaturas: Temperatura de escape, refrigerante, aceite, admisión, exterior, gasolina, DSG.
• Presiones: Presión de sobrealimentación, presión ambiente, presión de combustible pre-bomba, presión de raíl (real/objetivo).
• Lambda/Mezcla: Valor Lambda, tiempo de inyección, ajuste Lambda a corto/largo plazo.
• Otros: RPM, masa de aire, velocidad del vehículo, ángulo de mariposa, ángulo de encendido total, retardo de encendido por cilindro, % de tiempo N75, voltaje del terminal 30, par motor, marcha, valores específicos para diésel.

Si faltan valores, se pueden añadir posteriormente.

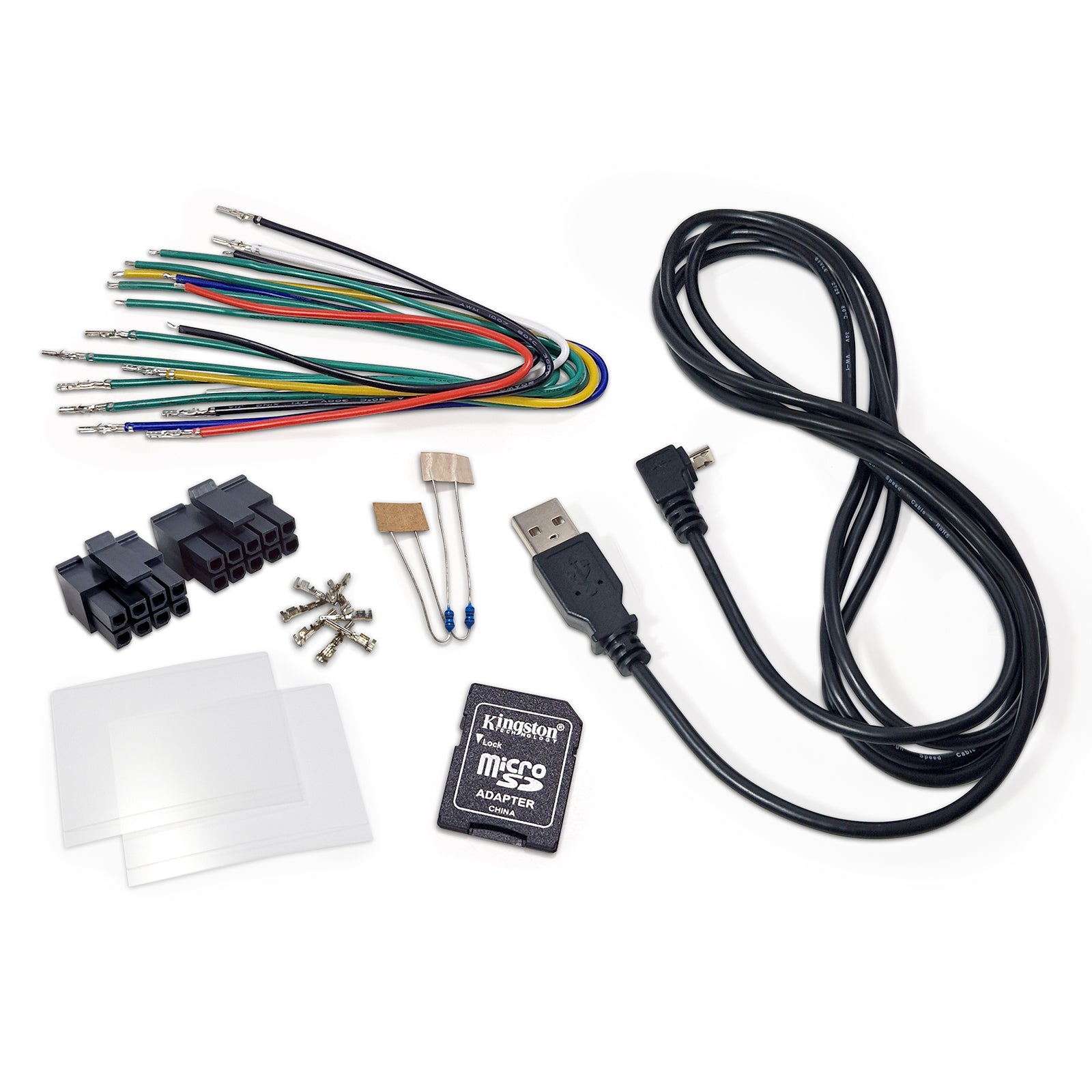

Contenido del paquete:

• Pantalla de datos MFD28 Gen2 integrada en la inserción de ventilación para vehículos RHD
• Conector A (8-way Molex)
• Conector B (10-way Molex)
• Cables de conexión pre-ensamblados de diferentes colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar
• Dos resistencias de 1K (como pull-up para conectar sensores NTC externos)
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en la pantalla)
• Adaptador de tarjeta SD
• Lámina protectora para la pantalla (para evitar reflejos)

Conexión y expansión:

Conecta cualquier sensor a través de las cuatro entradas analógicas - soporta sensores lineales de 0-5V y sensores NTC. Los sensores CANchecked están almacenados por defecto en los archivos TRI-/TRX y solo necesitan ser conectados:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 Bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)

Para la conexión, puedes utilizar nuestro arnés de cableado AIN pre-ensamblado.

Además de los sensores analógicos, también puedes conectar nuestra luz de cambio externa con ocho LEDs. Esta puede parpadear en diferentes colores y los límites de velocidad y los colores se pueden configurar directamente en la pantalla.

Conecta el sensor de etanol directamente a la pantalla. Necesitas una resistencia pullup (10K) entre 5V y la señal. Luego puedes ver y registrar el contenido de etanol y la temperatura directamente en la pantalla.

Funciones avanzadas:

Con los Math-Channels puedes calcular sensores entre sí. La User-Table te da la posibilidad de generar más sensores con mapas 2D o 3D.

Accesorios opcionales:

• CC24000 SLM08 - Módulo de luz de cambio externa
• CC22780 ANC04 - Arnés AIN de cuatro vías
• CC22100 CBD08 - Hub de distribución CAN de ocho vías
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/4" NPT
