Display CANchecked MFD28 Gen2 para Subaru WRX VA LHD 14-21

Visualiza el rendimiento de tu Subaru WRX VA como nunca antes - Integración perfecta y datos clave siempre a la vista.

El CANchecked MFD28 Gen2 transforma la salida de aire de tu Subaru en un display inteligente, ofreciéndote una visión completa del rendimiento de tu coche. Su instalación es sencilla y, con nuestras instrucciones detalladas, podrás hacerlo tú mismo sin necesidad de un taller.

Características:

• Integración perfecta: Bisel específico que mantiene el flujo de aire original.
• Bus CAN: Accede a datos detallados del vehículo, como las herramientas de diagnóstico del fabricante. Ideal para el *mapeo* y la puesta a punto.
• Indicador de marcha: Visualiza la marcha engranada directamente desde el Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente entre las páginas con gestos.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones. Perfecto para *datalogging* y análisis de rendimiento.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente al display.

Especificaciones:

• Compatibilidad: Subaru WRX VA LHD (Volante a la izquierda) 2014-2021

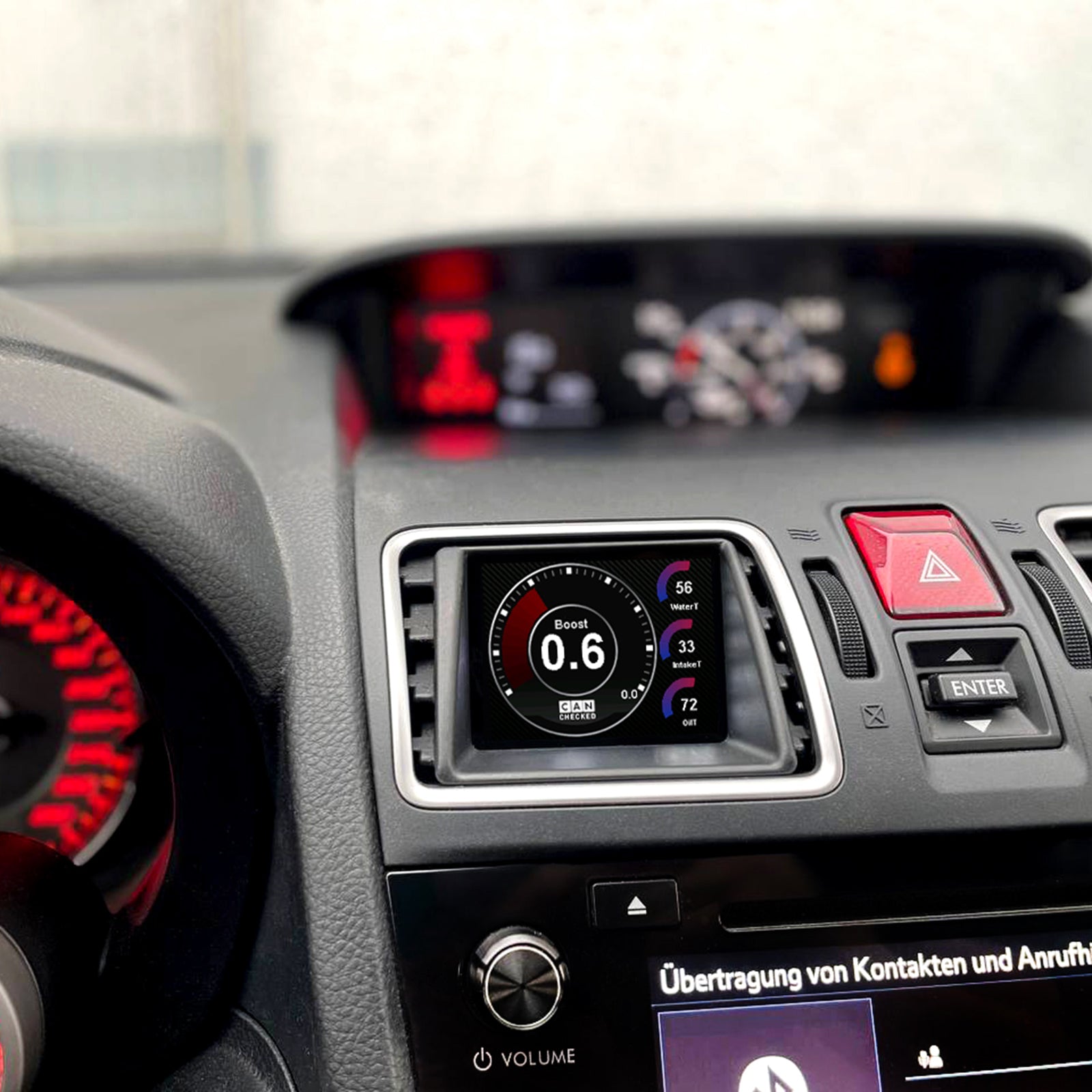

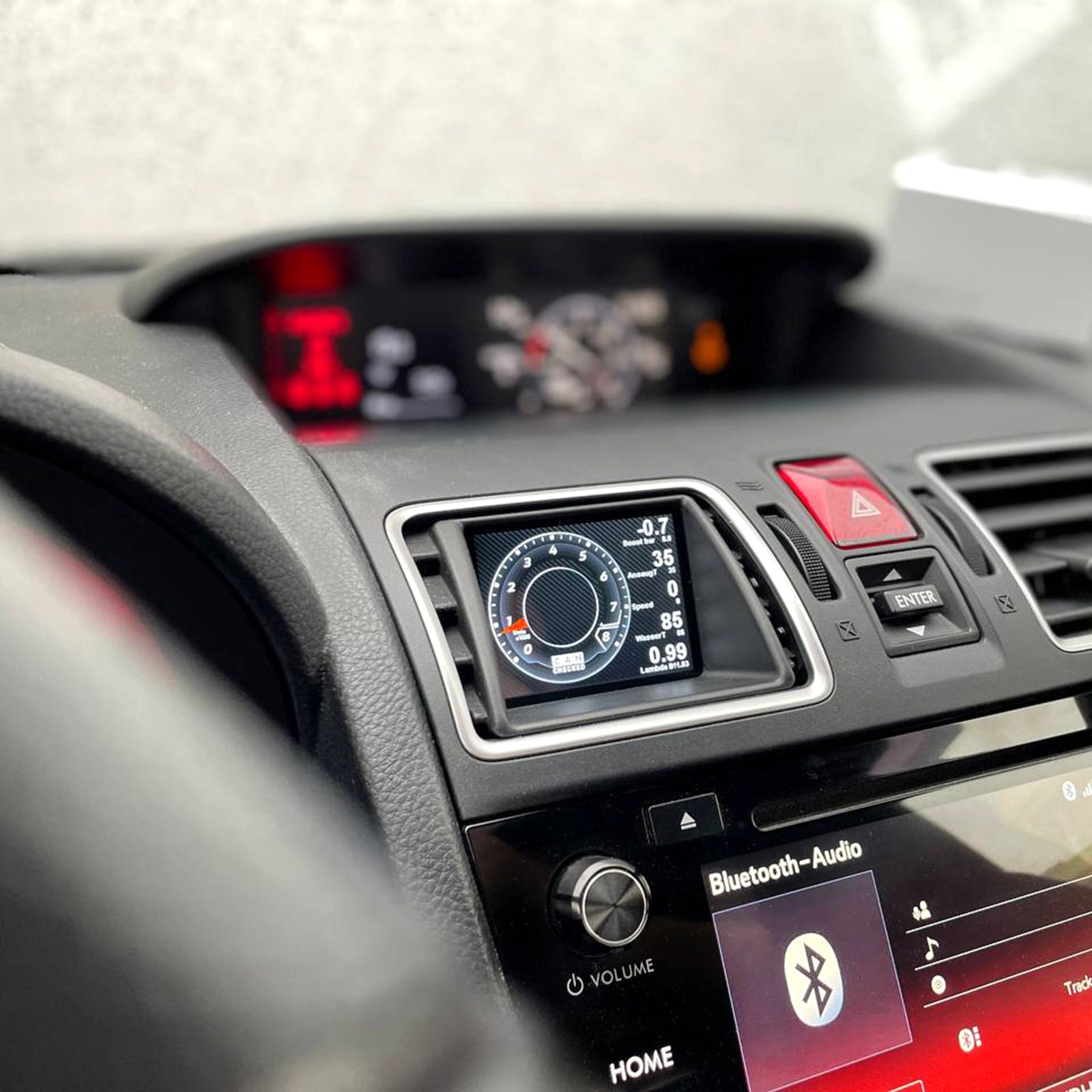

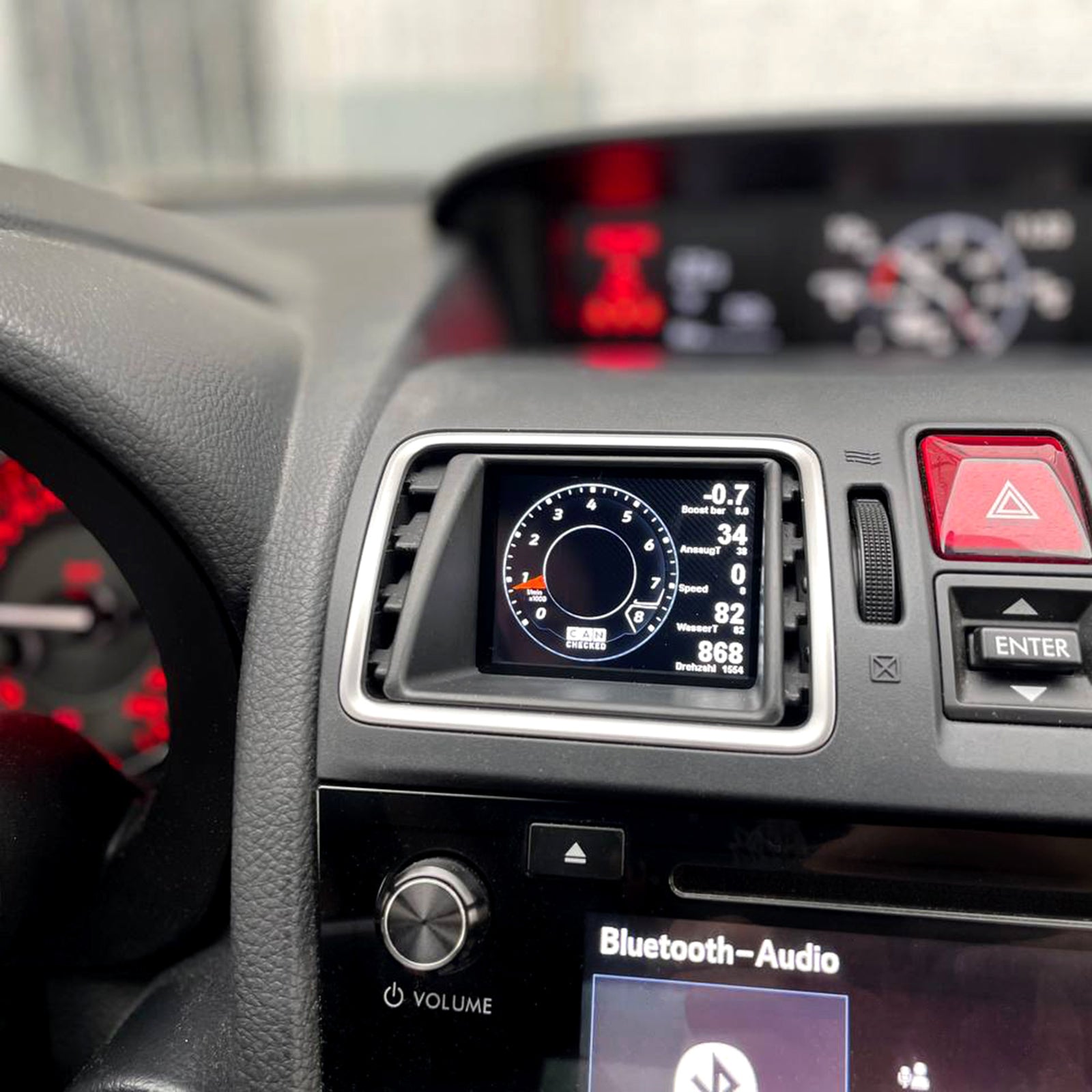

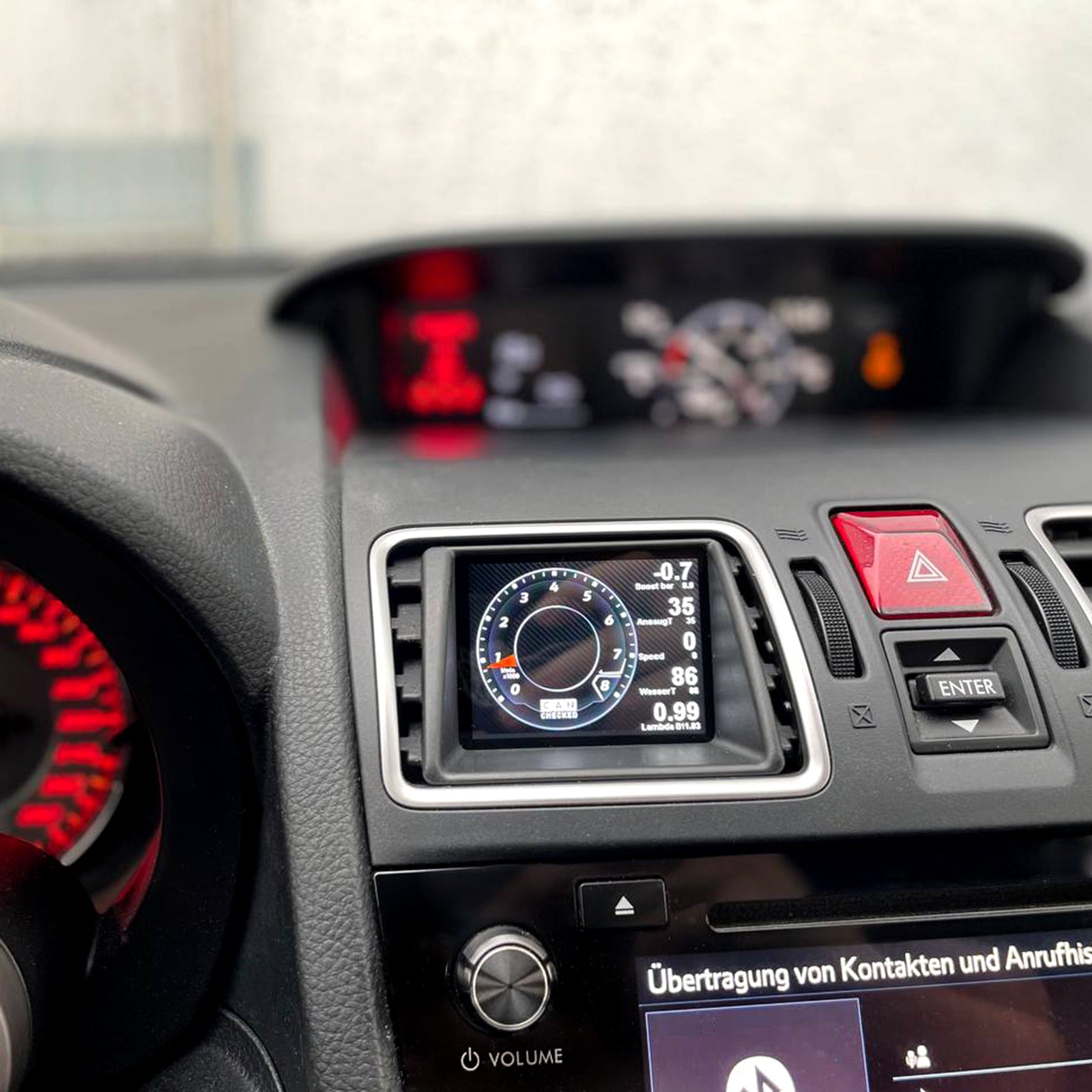

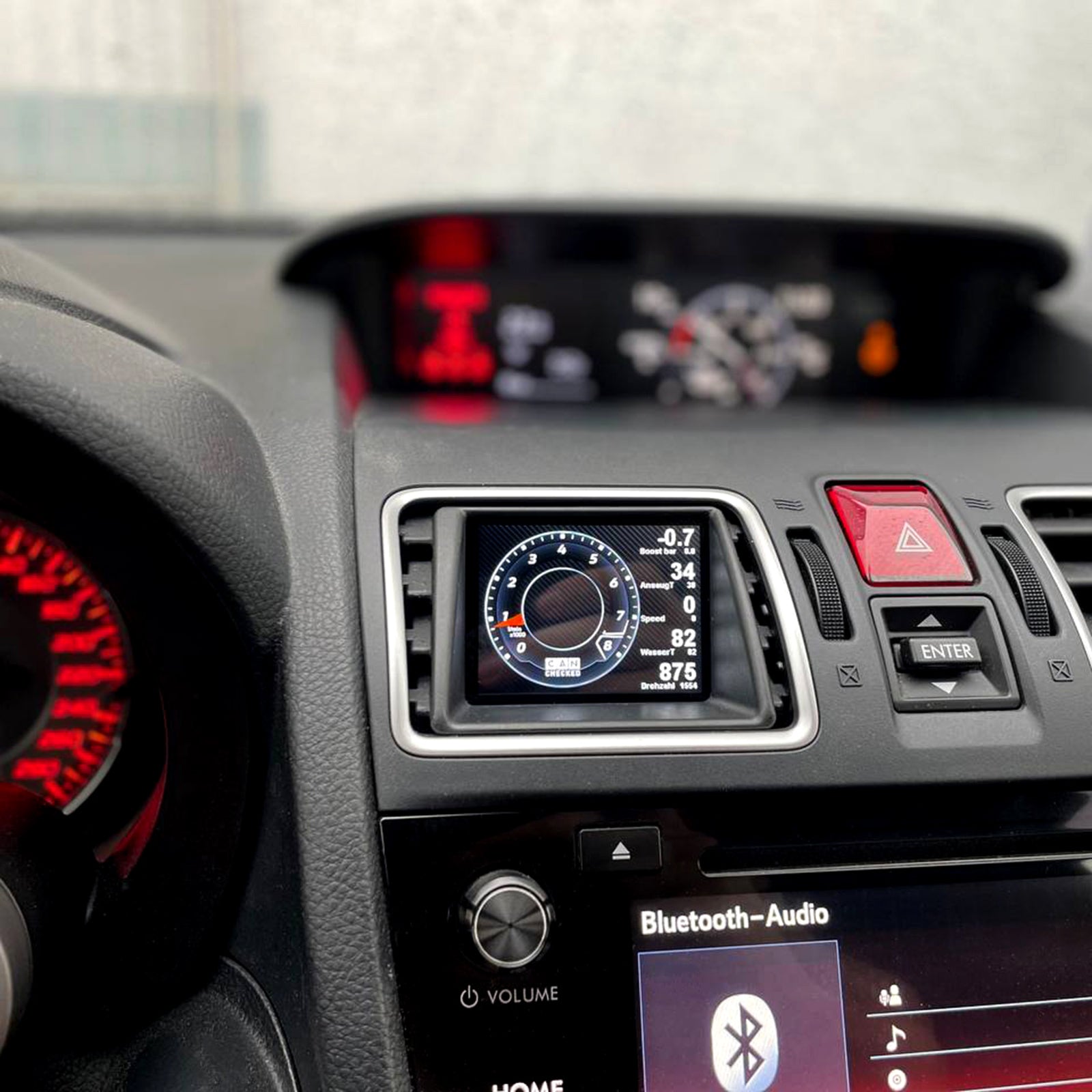

• Integración: Se integra en la salida de aire original.
• Conectividad: Bus CAN, 4 entradas analógicas.
• Incluye: MFD28 Gen2, cable de conexión específico, guía rápida, cable de datos USB, tarjeta SD (preinstalada), adaptador de tarjeta SD, lámina protectora.

Diferentes vistas

Configura tu propia página o elige entre varias vistas predefinidas:

• El display se entrega con páginas de muestra predefinidas
• Creación de páginas propias posible y deseada
• Hasta diez páginas posibles
• 20 tipos diferentes de widgets (p. ej. valor del sensor, puntero analógico, diagrama YT, barra de velocidad, pantalla redonda, barra vertical/horizontal)
• Los widgets se pueden escalar en tamaño y posicionar mediante arrastrar y soltar
• Colores de los widgets totalmente ajustables
• Hasta 64 widgets por página

Display Setup Software - DSS

Con el CANchecked DSS puedes personalizar completamente tu display. Con el visor de registros integrado puedes descargar y ver archivos de registro. Además, se integra un Can-Logger. El corazón es el editor TRI integrado con el que puedes ajustar los sensores (no importa si Can Bus o interno): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores soportados

Muchos clientes siempre preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos hecho ingeniería inversa de los datos para la mayoría de los motores aquí y podemos ofrecer datos en profundidad. Nuestro display soporta la consulta de datos del Bus CAN (UDS, TP2, protocolos específicos del fabricante) así como la consulta de datos a través de K-Line (ISO 9141).

Por defecto, tu display se entrega con archivos TRI/TRX predefinidos. En los archivos, se definen todos los sensores, que se consultan. Estos son diferentes de un motor a otro. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de prealimentación, presión del raíl real/objetivo.

Lambda/mezcla

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo

Otros

• RPM, masa de aire, velocidad del vehículo, ángulo de la mariposa, ángulo total de encendido, retracción del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par, marcha, valores específicos del diésel

Si faltan valores, se pueden añadir más tarde.

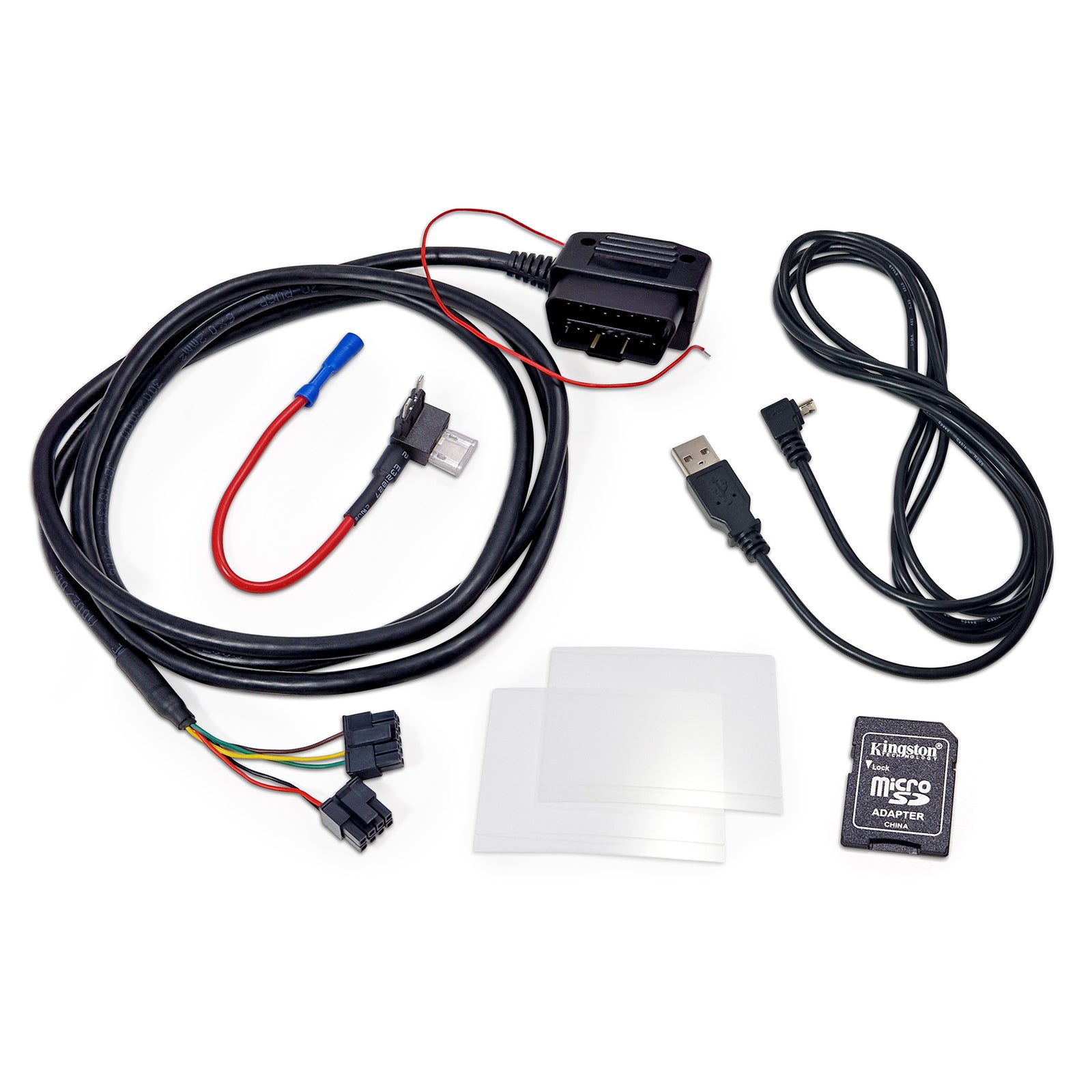

Alcance de la entrega

Incluido con cada entrega

• Display de datos MFD28 Gen2 integrado en el inserto de ventilación para vehículos LHD
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en el display)
• Adaptador de tarjeta SD
• Lámina de display (para evitar reflejos)

Conexión y extensión

Cualquier sensor puede conectarse a través de las cuatro entradas analógicas - soportamos sensores lineales de 0-5V así como sensores NTC.
Nuestros sensores CANchecked internos se almacenan en los archivos TRI-/TRX por defecto y sólo necesitan ser conectados:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 Bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)

Para la conexión puedes usar nuestro arnés de cableado AIN premontado.

Además de los sensores analógicos, también puedes conectar nuestra luz de cambio externa con ocho LEDs. Esta puede parpadear en diferentes colores y los límites de velocidad y los colores se pueden configurar directamente en el display.

Conectas el sensor de etanol directamente al display. Necesitas una resistencia pullup (10K) entre 5V y la señal. Entonces puedes ver y registrar el contenido de etanol y la temperatura directamente en el display.

Funciones avanzadas

Con los Math-Channels puedes calcular sensores entre sí. La User-Table te da la posibilidad de generar más sensores con mapas 2D o 3D.
