Display CANchecked MFD28 Gen2 para Hyundai i30N PD RHD 2017-2020

Visualiza el rendimiento de tu Hyundai i30N PD como nunca antes - Integración perfecta y datos a la vista.

El CANchecked MFD28 Gen2 transforma la salida de aire de tu Hyundai i30N PD (preFL) en un display inteligente, ofreciéndote información crucial del motor y personalización total. Diseñado para una instalación sencilla, incluso sin taller.

Características:

• Integración perfecta: El bisel específico del vehículo mantiene el flujo de aire sin obstrucciones.
• Bus CAN: Accede a datos profundos del vehículo, como las herramientas de diagnóstico del fabricante. Ideal para trackdays y puesta a punto.
• Indicador de marcha: Visualiza la marcha engranada directamente desde el Bus CAN o calculada por RPM y velocidad.
• Pantalla táctil: Navega intuitivamente con gestos. Configura alarmas personalizadas para proteger tu motor en la pista.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones. Muestra la información que necesitas, donde la necesitas.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente al display. Amplía las capacidades de monitorización.

Especificaciones:

• Compatibilidad: Hyundai i30N PD RHD (Volante a la derecha) 2017-2020 (preFL)
• Conexión: Bus CAN específico del vehículo
• Entradas analógicas: 4 (compatible con sensores 0-5V y NTC)
• Almacenamiento: Tarjeta SD interna para registro de datos (datalogging)

Diferentes vistas

Configura tu propia página o elige entre varias vistas predefinidas:

• El display se entrega con páginas de muestra predefinidas
• Creación de páginas propias posible y deseada
• Hasta diez páginas posibles
• 20 tipos de widgets diferentes (p. ej., valor del sensor, puntero analógico, diagrama YT, barra de velocidad, pantalla redonda, barra vertical/horizontal)
• Los widgets se pueden escalar en tamaño y posicionar mediante arrastrar y soltar
• Colores de los widgets totalmente ajustables
• Hasta 64 widgets por página

Display Setup Software - DSS

Con el CANchecked DSS puedes personalizar completamente tu display. Con el visor de registros integrado puedes descargar y ver archivos de registro. Además, se integra un Can-Logger. El corazón es el TRI Editor integrado con el que puedes ajustar los sensores (sin importar si son Can Bus o internos): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores soportados

Muchos clientes siempre preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos hecho ingeniería inversa de los datos para la mayoría de los motores aquí y podemos ofrecer datos en profundidad. Nuestro display soporta la consulta de datos del Can Bus (UDS, TP2, protocolos específicos del fabricante) así como la consulta de datos a través de K-Line (ISO 9141).

Por defecto, tu display se entrega con archivos TRI/TRX predefinidos. En los archivos, todos los sensores están definidos, los cuales son consultados. Estos son diferentes de un motor a otro. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de prealimentación, presión del rail real/objetivo.

Lambda/mezcla

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo

Otros

• RPM, masa de aire, velocidad del vehículo, ángulo del acelerador, ángulo total de encendido, retracción del ángulo de encendido por cilindro, tiempo N75 en %, voltaje del terminal 30, par, marcha, valores específicos del diésel

Si faltan valores, se pueden añadir más tarde.

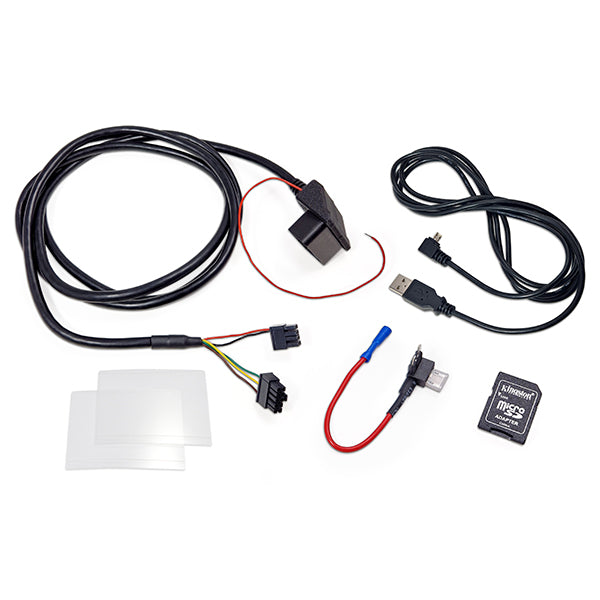

Alcance de la entrega

Incluido con cada entrega

• Display de datos MFD28 Gen2 integrado en el inserto de ventilación para vehículos RHD
• Cable de conexión específico del vehículo
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en el display)
• Adaptador de tarjeta SD
• Lámina de display (para evitar reflejos)

Conexión y extensión

Cualquier sensor puede conectarse a través de las cuatro entradas analógicas - soportamos sensores lineales de 0-5V así como sensores NTC.
Nuestros sensores CANchecked internos se almacenan en los archivos TRI-/TRX por defecto y sólo necesitan ser conectados:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 Bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)

Para la conexión puedes usar nuestro arnés de cableado AIN premontado.

Además de los sensores analógicos también puedes conectar nuestra luz de cambio externa con ocho LEDs. Esto puede parpadear en diferentes colores y los límites de velocidad y los colores se pueden configurar directamente en el display.

Conectas el sensor de etanol directamente al display. Necesitas una resistencia pullup (10K) entre 5V y la señal. Entonces puedes ver y registrar el contenido de etanol y la temperatura directamente en el display.

Funciones avanzadas

Con los Math-Channels puedes calcular sensores entre sí. La User-Table te da la posibilidad de generar más sensores con mapas 2D o
