Display CANchecked MFD28 Gen2 Para Honda Civic MK7 01-06

Visualiza el rendimiento de tu Civic MK7 como nunca antes - Integración perfecta y datos clave siempre a la vista.

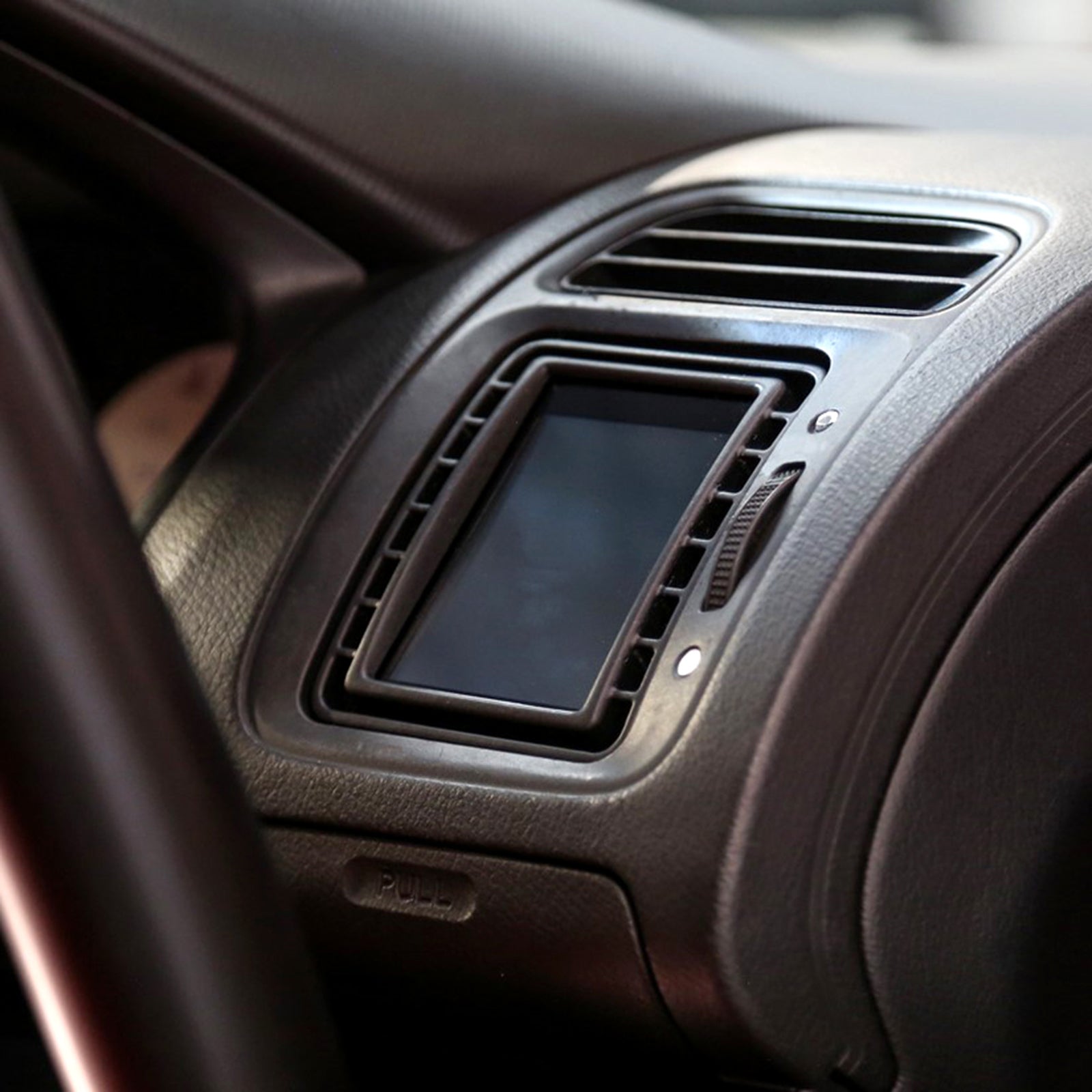

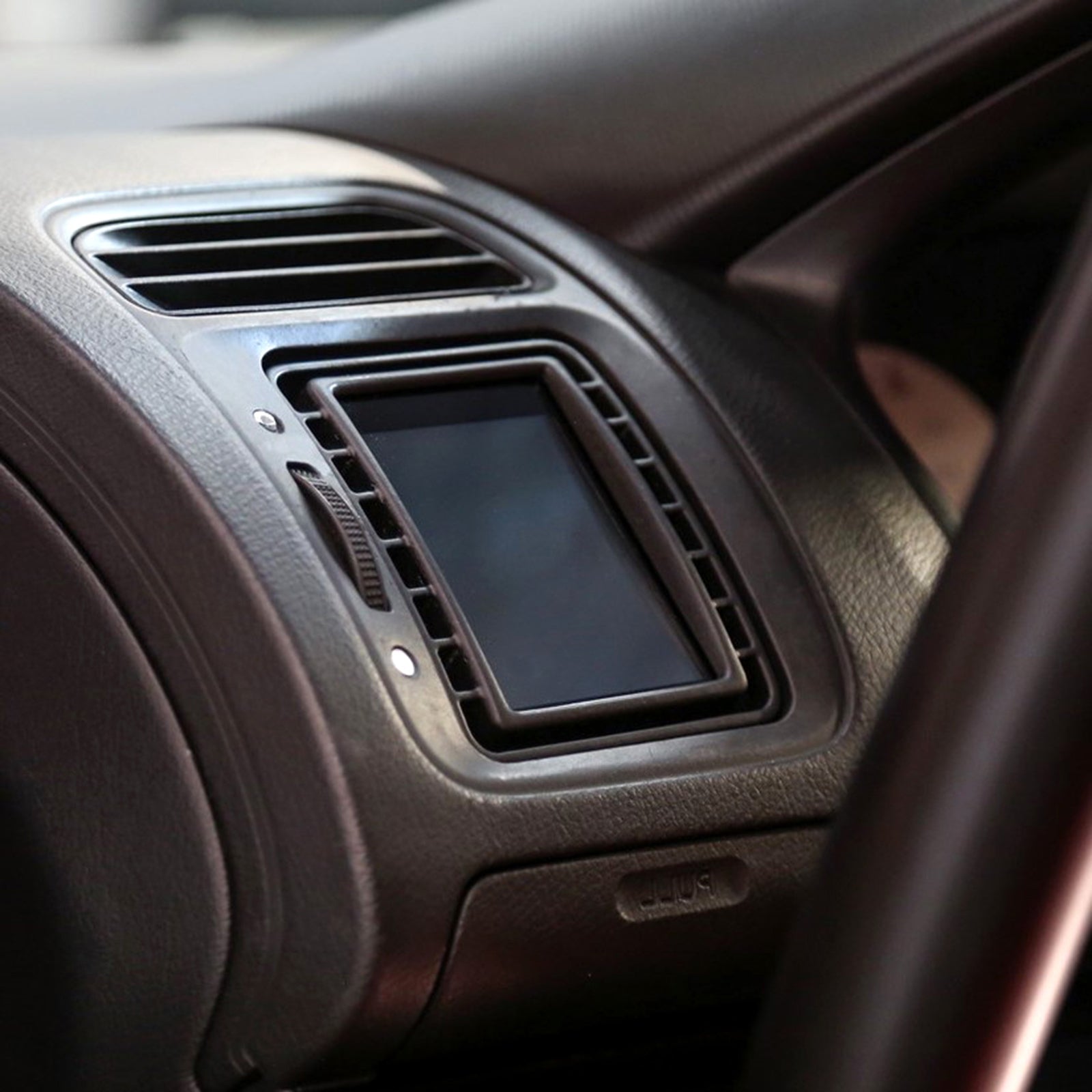

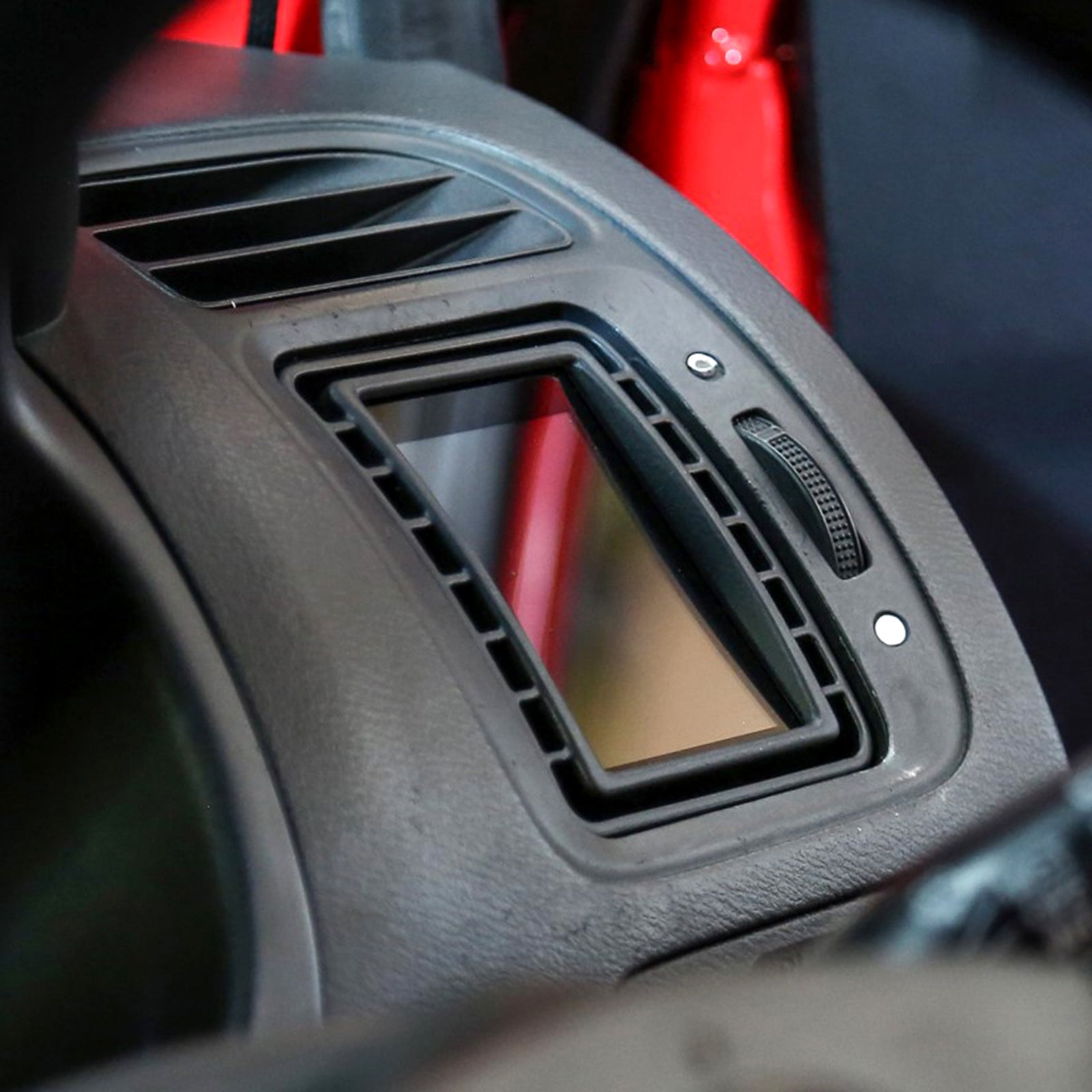

El CANchecked MFD28 Gen2 transforma la salida de aire de tu Honda Civic MK7 en un display inteligente, ofreciéndote telemetría en tiempo real y funciones avanzadas para optimizar tu experiencia de conducción, tanto en calle como en circuito. Instalación sencilla con guías ilustradas.

Características:

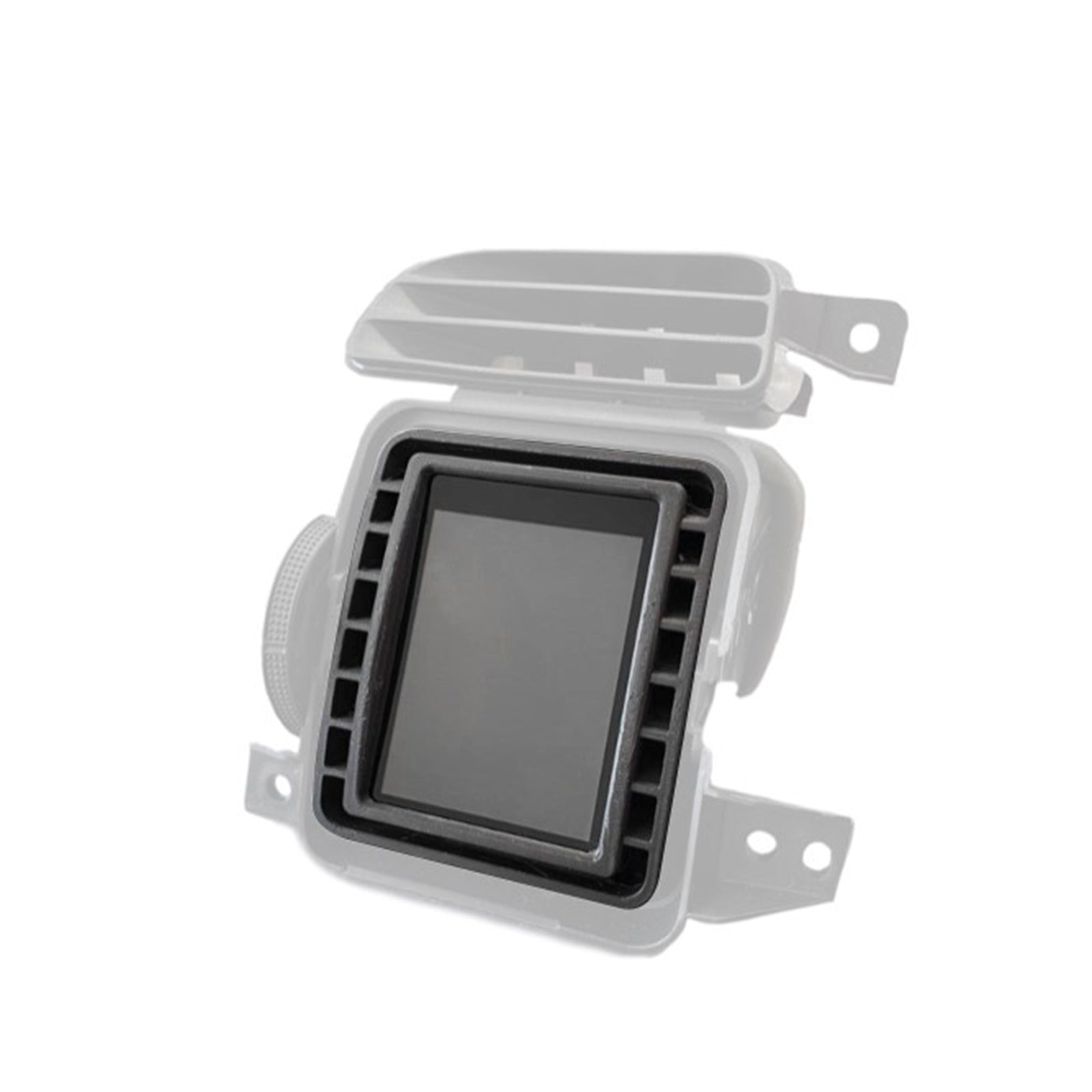

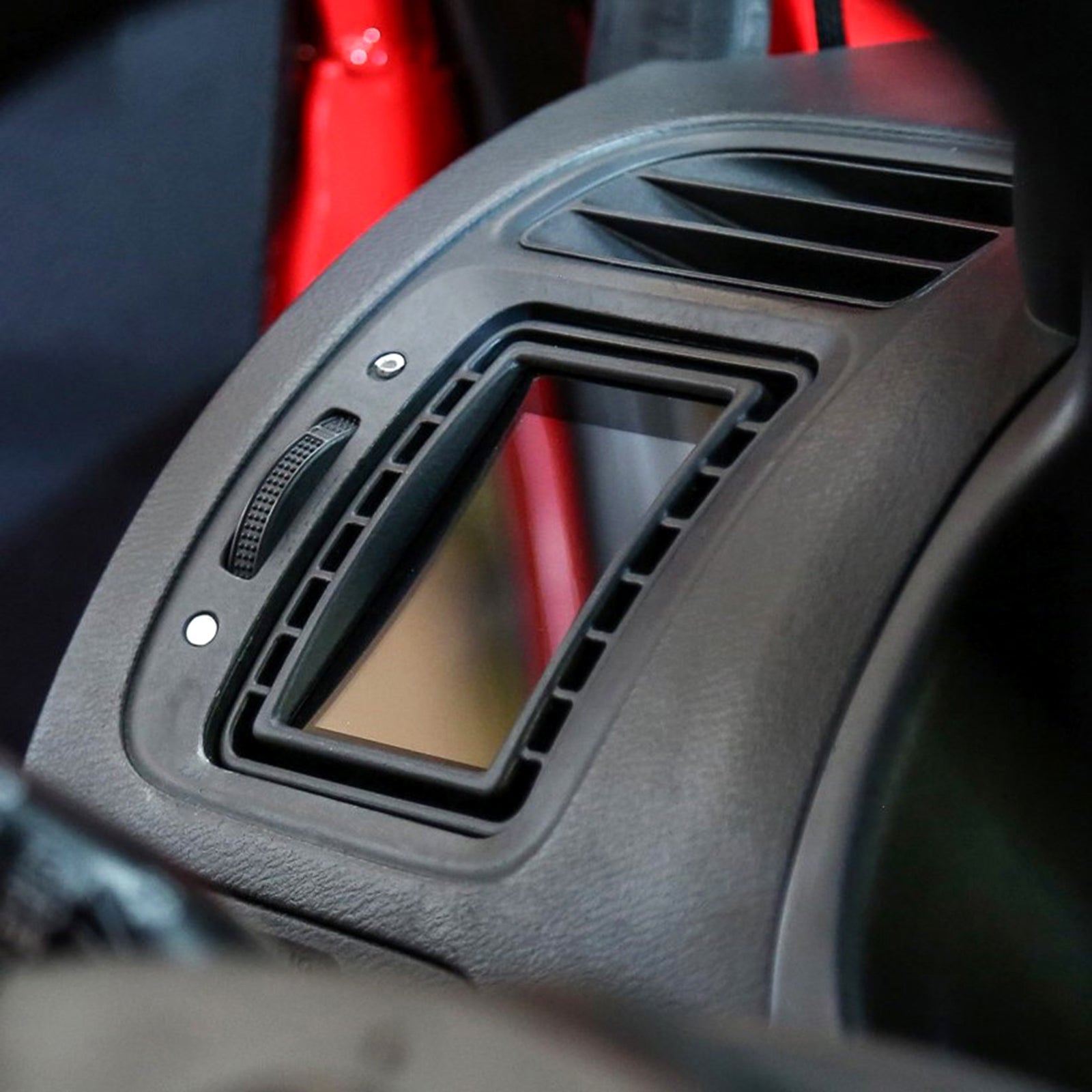

• Integración perfecta: Bisel específico que mantiene el flujo de aire original.
• Bus CAN: Accede a datos detallados del vehículo, como las herramientas de diagnóstico del fabricante.
• Indicador de marcha: Visualización directa vía Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente con gestos.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente al display.

Especificaciones:

• Compatibilidad: Honda Civic MK7 (2001-2006), LHD/RHD
• Conectividad: Bus CAN, 4 entradas analógicas
• Incluye: MFD28 Gen2, conectores, cableado, resistencias, guía rápida, cable USB, tarjeta SD, lámina protectora.

Otras Funciones

• Alarmas configurables: Define alarmas personalizadas para parámetros críticos, como la temperatura de los gases de escape.
• Registro de datos: Guarda datos en la tarjeta SD interna para su análisis posterior.
• Medidor de rendimiento: Mide tus tiempos de 0-100 km/h, 100-200 km/h y 0-200 km/h sin hardware adicional.
• DTC*: Lee y borra los códigos de error de la ECU, transmisión, ABS y tracción total.
• Atenuación*: El brillo del display se ajusta automáticamente con el panel de instrumentos.

Vistas Personalizables

Configura tu propia página o elige entre varias vistas predefinidas:

• El display se entrega con páginas de ejemplo predefinidas.
• Creación de páginas propias posible y deseable.
• Hasta diez páginas posibles.
• 20 tipos diferentes de widgets (por ejemplo, valor del sensor, puntero analógico, diagrama YT, barra de velocidad, pantalla redonda, barra vertical/horizontal).
• Los widgets se pueden escalar en tamaño y posicionar mediante arrastrar y soltar.
• Colores de los widgets totalmente ajustables.
• Hasta 64 widgets por página.

Software de Configuración del Display - DSS

Con el CANchecked DSS puedes personalizar completamente tu display. Con el visor de registros integrado puedes descargar y ver archivos de registro. Además, se integra un Can-Logger. El corazón es el editor TRI integrado con el que puedes ajustar los sensores (sin importar si son Bus CAN o internos): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores Soportados

Muchos clientes siempre preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos hecho ingeniería inversa de los datos para la mayoría de los motores aquí y podemos ofrecer datos en profundidad. Nuestro display soporta la consulta de datos del Bus CAN (UDS, TP2, protocolos específicos del fabricante) así como la consulta de datos a través de K-Line (ISO 9141).

Por defecto, tu display se entrega con archivos TRI/TRX predefinidos. En los archivos, todos los sensores están definidos, los cuales se consultan. Estos son diferentes de motor a motor. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de prealimentación, presión del raíl real/objetivo.

Lambda/mezcla

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo

Otros

• RPM, masa de aire, velocidad del vehículo, ángulo de la mariposa, ángulo total de encendido, retracción del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par, marcha, valores específicos del diésel

Si faltan valores, se pueden añadir más tarde.

Alcance de la entrega

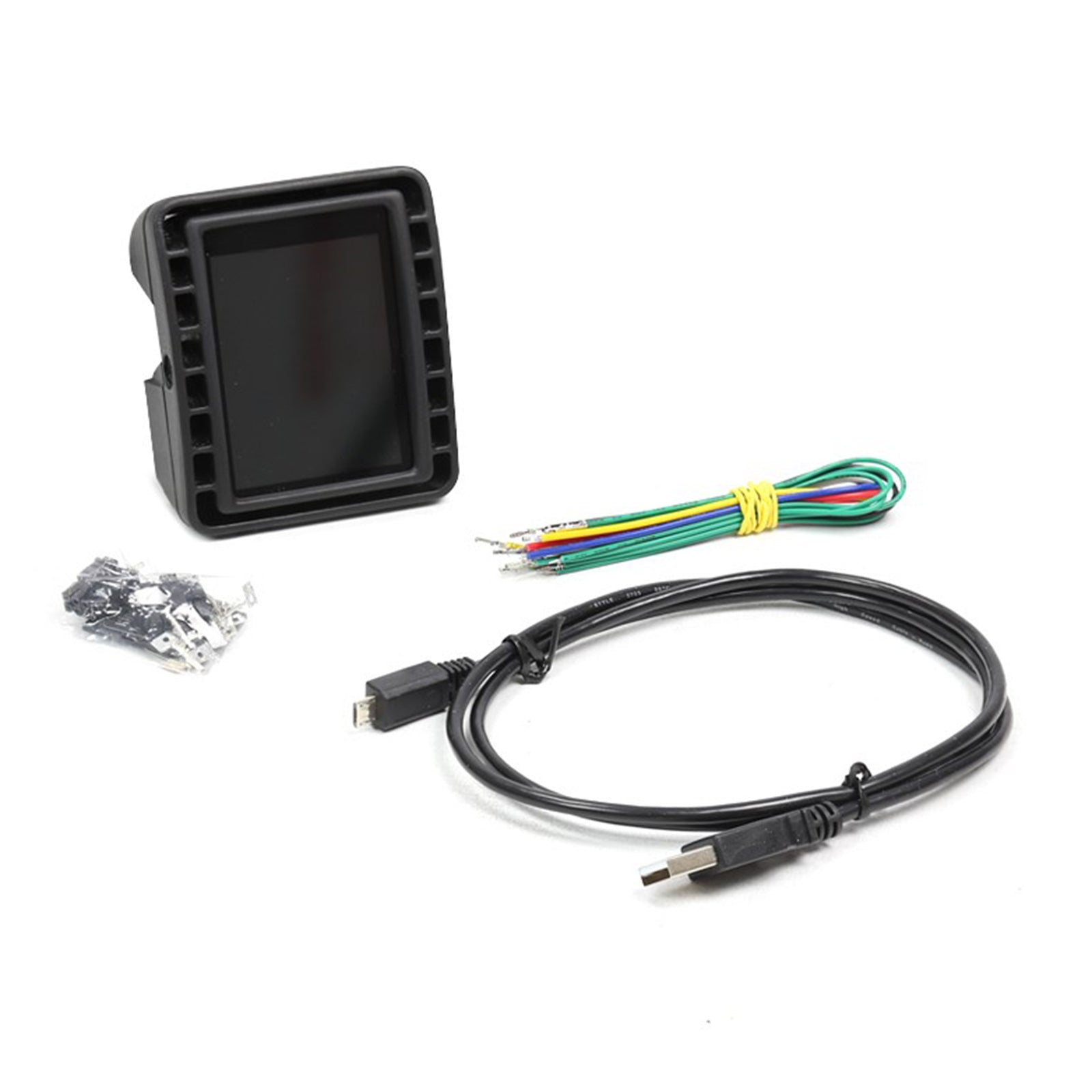

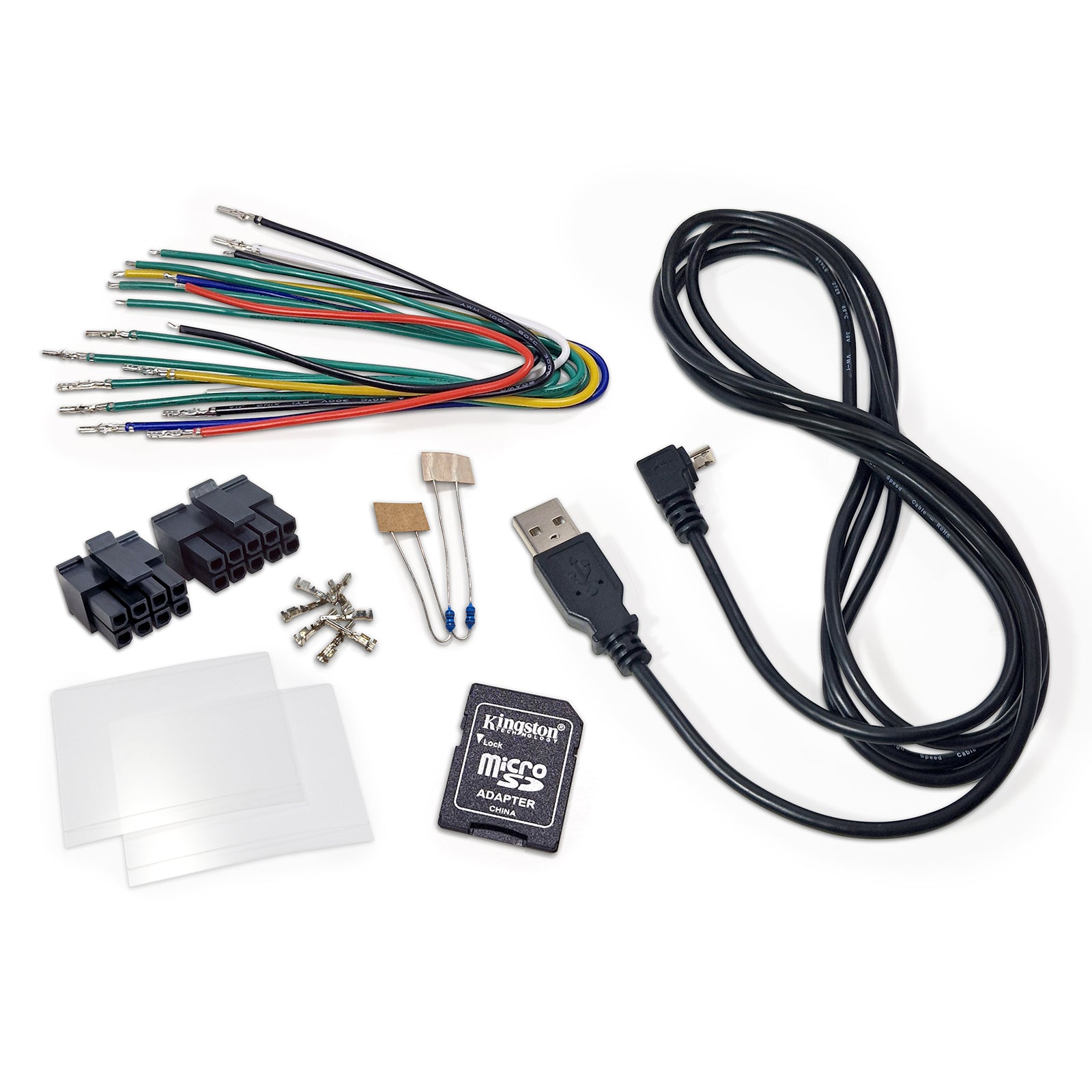

Incluido con cada entrega

• Display de datos MFD28 Gen2 integrado en el inserto de ventilación para vehículos LHD&RHD

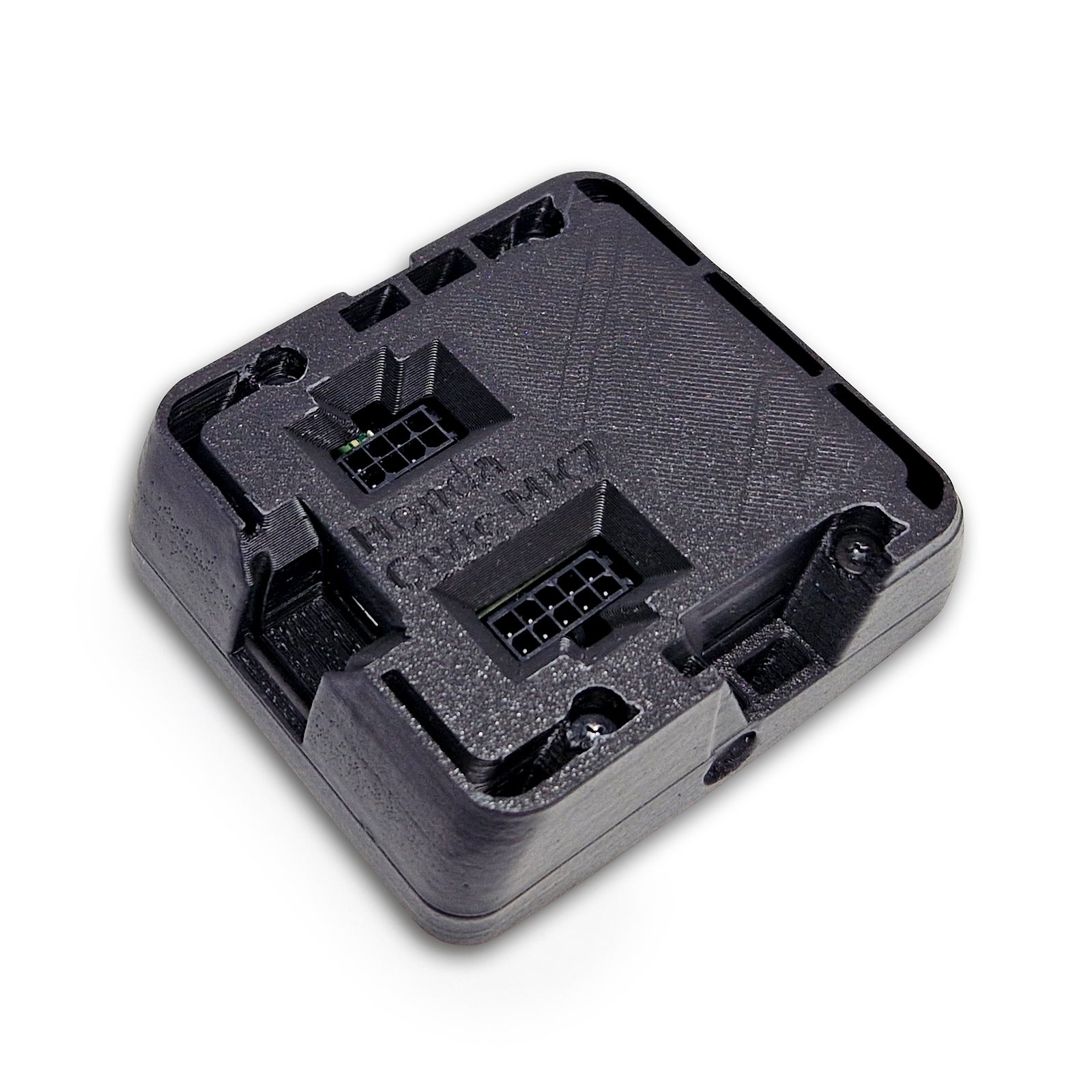

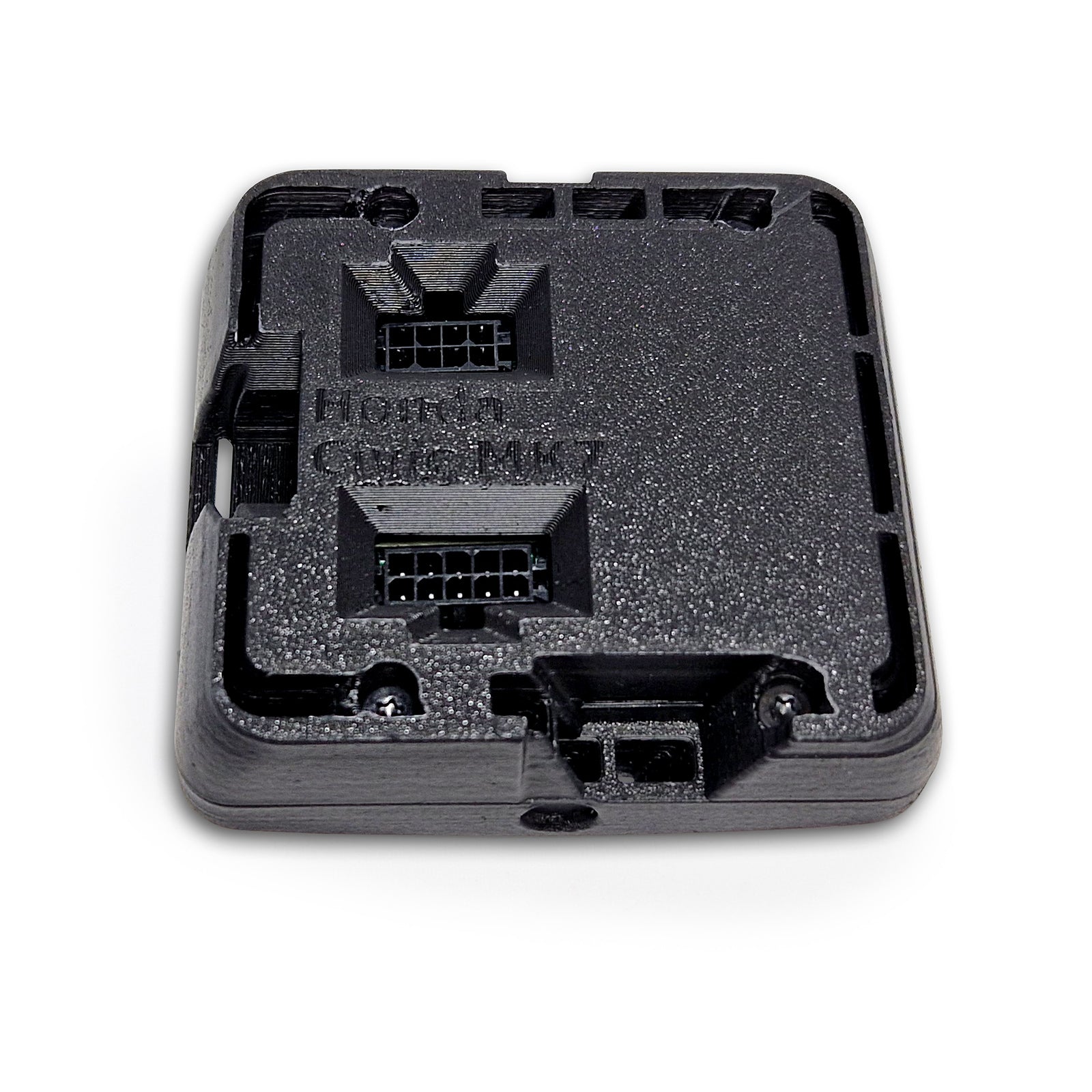

• Conector A (Molex de 8 vías)
• Conector B (Molex de 10 vías)
• Diferentes cables de conexión pre-ensamblados de colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar tú mismo
• Dos resistencias de 1K (como pull-up para conectar sensores NTC externos)
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en el display)
• Adaptador de tarjeta SD
• Lámina de display (para evitar reflejos)

Conexión y extensión

Cualquier sensor puede conectarse a través de las cuatro entradas analógicas - soportamos sensores lineales de 0-5V así como sensores NTC.
Nuestros sensores CANchecked internos se almacenan en los archivos TRI-/TRX por defecto y sólo necesitan ser conectados:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01
