Display CANchecked MFD28 Gen 2 Para Skoda Superb

Visualiza el rendimiento de tu Skoda Superb como nunca antes - Integración perfecta y datos clave siempre a la vista.

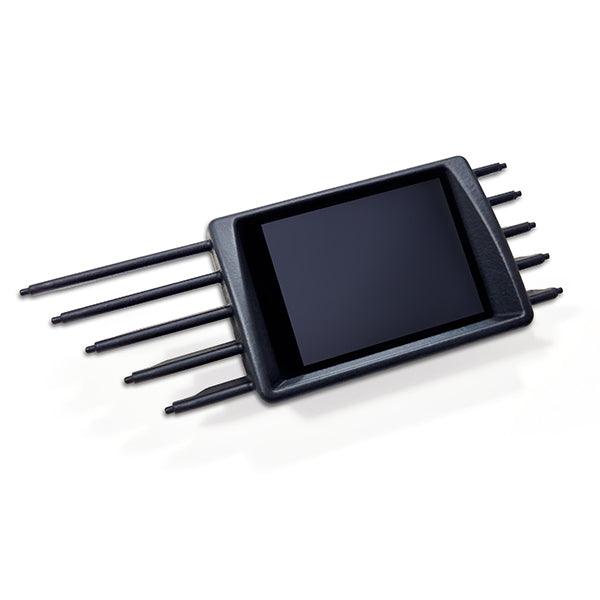

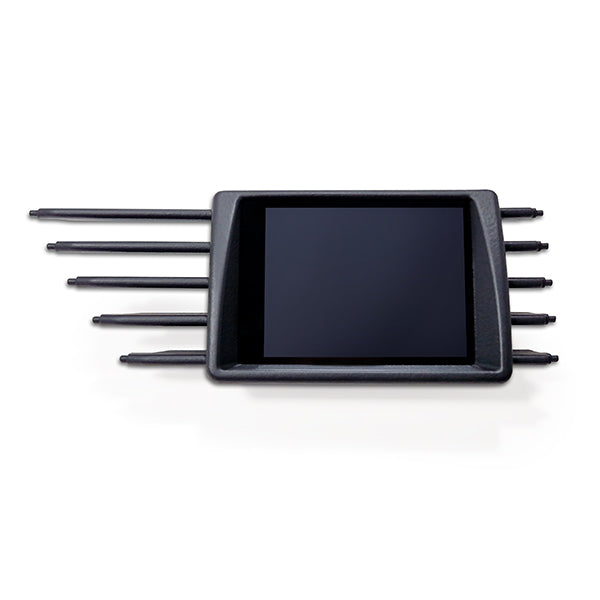

El CANchecked MFD28 Gen2 transforma la salida de aire de tu Skoda Superb 3V en una pantalla inteligente, ofreciéndote una visión completa del rendimiento de tu coche. Su instalación es sencilla y no requiere de taller.

Características:

• Integración perfecta: El bisel específico para el vehículo permite el flujo de aire a través de la pantalla, manteniendo la funcionalidad original.
• Bus CAN: Accede a datos detallados del vehículo, como si tuvieras las herramientas de diagnóstico del fabricante. Ideal para trackdays y puesta a punto.
• Indicador de marcha: Visualiza la marcha engranada directamente desde el Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente a través de las páginas con gestos sencillos.
• Personalización total: Diseña tus propias páginas, añade imágenes y crea animaciones para una experiencia única.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente a la pantalla para monitorizar parámetros extra.

Especificaciones:

• Compatibilidad: Skoda Superb 3V
• Integración: Se integra en la salida de aire (lado conductor para vehículos con volante a la izquierda)
• Conectividad: Bus CAN, 4 entradas analógicas
• Software: Display Setup Software (DSS) para configuración y personalización

Funciones avanzadas:

• Alarmas personalizables: Configura alarmas para recibir avisos visuales cuando se superen ciertos umbrales, como la temperatura de los gases de escape.
• Registro de datos (Datalogging): Guarda datos en la tarjeta SD interna para su posterior análisis y optimización del rendimiento.
• Medidor de rendimiento: Mide tus tiempos de 0-100 km/h, 100-200 km/h y 0-200 km/h sin necesidad de hardware adicional.
• Diagnóstico (DTC): Lee y borra los códigos de error de la ECU, transmisión, ABS y tracción total.
• Atenuación automática: La pantalla se atenúa automáticamente junto con el panel de instrumentos.

Visualizaciones personalizables:

• Elige entre varias vistas predefinidas o crea tus propias páginas.
• Hasta diez páginas disponibles.
• 20 tipos de widgets diferentes (valor del sensor, puntero analógico, diagrama YT, barra de velocidad, pantalla redonda, barra vertical/horizontal).
• Widgets escalables y posicionables mediante "drag and drop".
• Colores de los widgets totalmente ajustables.
• Hasta 64 widgets por página.

Software de configuración de pantalla - DSS:

Con el CANchecked DSS puedes personalizar completamente tu pantalla. Con el visor de registro integrado, puedes descargar y ver archivos de registro. Además, se integra un Can-Logger. El corazón es el editor TRI integrado con el que puedes ajustar los sensores (sin importar si son Bus CAN o internos): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores soportados:

Muchos clientes siempre preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos realizado ingeniería inversa de los datos para la mayoría de los motores y podemos ofrecer datos en profundidad. Nuestra pantalla admite la consulta de datos del Bus CAN (UDS, TP2, protocolos específicos del fabricante), así como la consulta de datos a través de K-Line (ISO 9141).

Por defecto, tu pantalla se entrega con archivos TRI/TRX predefinidos. En los archivos, se definen todos los sensores que se consultan. Estos son diferentes de un motor a otro. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de prealimentación, presión del raíl real/objetivo.

Lambda/mezcla:

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo.

Otros:

• RPM, masa de aire, velocidad del vehículo, ángulo del acelerador, ángulo total de encendido, retracción del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par, marcha, valores específicos del diésel.

Si faltan valores, se pueden agregar más tarde.

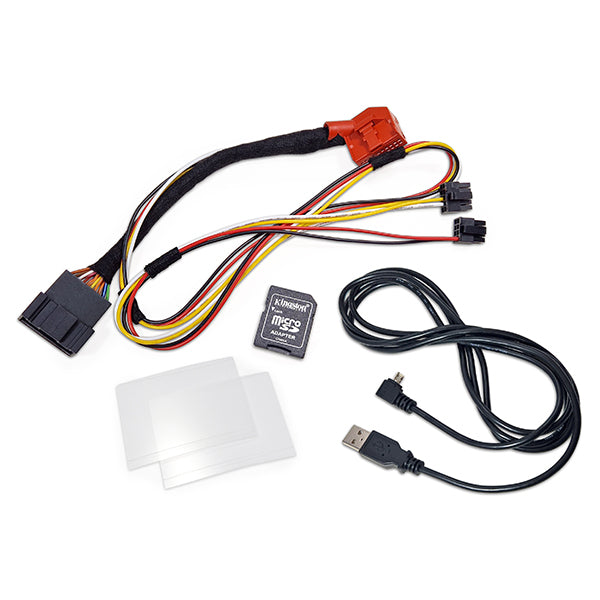

Contenido del paquete:

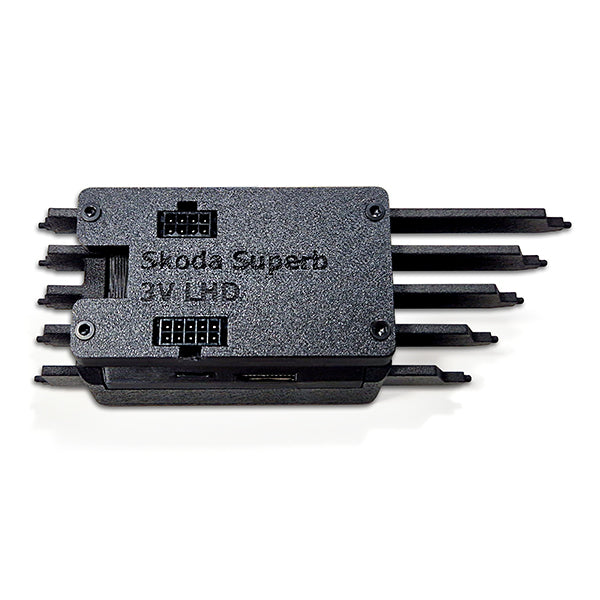

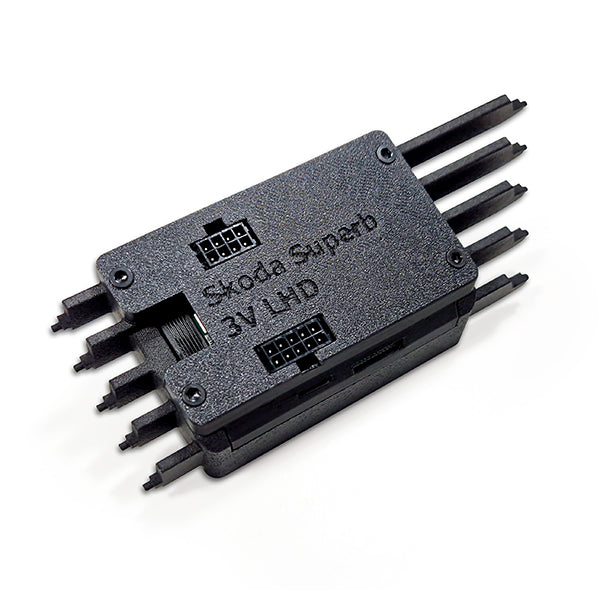

• Pantalla de datos MFD28 Gen2 integrada en la inserción de ventilación para vehículos con volante a la izquierda
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en la pantalla)
• Adaptador de tarjeta SD
• Lámina protectora para la pantalla (para evitar reflejos)

Conexión y ampliación:

Cualquier sensor se puede conectar a través de las cuatro entradas analógicas: admitimos sensores lineales de 0-5 V, así como sensores NTC.
Nuestros sensores CANchecked internos se almacenan en los archivos TRI-/TRX de forma predeterminada y solo necesitan conectarse:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 Bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5
