Display CANchecked MFD15 Gen2 Skoda Octavia III (5E) RHD

Visualiza todos los datos vitales de tu Skoda Octavia III (5E) RHD al instante - Control total en la palma de tu mano.

El CANchecked MFD15 Gen2 te ofrece una lectura clara y precisa de los parámetros de tu motor, incluso bajo la luz solar directa. Este kit incluye un marco específico para vehículos con volante a la derecha (RHD) y un kit de conexión para una instalación sencilla.

Características:

• Diseño compacto: Diámetro de 52 mm y solo 12.5 mm de profundidad, ideal para integrarse en el salpicadero.
• LED frontal configurable: Utilízalo como luz de cambio (shift light) o como indicador de advertencia personalizable.
• Compatibilidad CAN Bus: Soporta ECUs con Bus CAN, flujos CAN personalizados y, a partir de 2008, OBD2 con valores detallados para vehículos VAG.
• Conectividad WiFi: Configura tu MFD15 Gen2 fácilmente a través de tu smartphone o PC con nuestra Web App.
• Entradas analógicas adicionales: Conecta hasta 6 sensores analógicos o un sensor de etanol directamente al display.
• Alarmas predefinidas: Activa y personaliza alarmas para parámetros críticos, como la temperatura de gases de escape.

Especificaciones:

• Pantalla: OLED de alta legibilidad
• Diámetro: 52 mm
• Profundidad: 12.5 mm
• Conectividad: WiFi, Bus CAN
• Entradas analógicas: 6
• Compatibilidad: Skoda Octavia III (5E) RHD

Diferentes vistas:

Personaliza hasta ocho páginas con diferentes visualizaciones para adaptarte a tus necesidades:

• Aguja analógica
• Valor doble
• Indicador de marcha
• 4 valores
• 6 valores
• Barra + display doble
• Display redondo
• Gráfico de barras (doble horizontal)
• Medidor de rendimiento
• Gráfico de barras (1-6 vertical)
• Valor único

Configuración sencilla con oDSS (Online Display Setup Software):

Accede a tu MFD15 Gen2 a través de WiFi y configúralo desde tu smartphone o PC.

Con oDSS podrás configurar el display, registrar datos (requiere licencia), cargar tu propio logo de inicio y actualizar el firmware.

Valores soportados:

Tu MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284, lo que significa que puede acceder a prácticamente cualquier dato disponible en tu ECU.

La disponibilidad de los valores depende de la ECU y su configuración. Consulta la documentación de tu ECU o utiliza un archivo DBC para importar los datos a través de nuestro DSS. Ofrecemos una extensa lista de ECUs ya implementadas, permitiendo monitorizar hasta 64 sensores, dependiendo del fabricante.

Soporta consultas OBD2 a través de Bus CAN (11bit/29bit) y protocolos específicos como UDS o TP2.

Incluye por defecto:

• OBD2 - 11 y 29bit
• Ecumaster - Classic y Black
• VAG PQ34
• Haltech v2
• LinkECU
• MaxxECU
• Motec M1
• Emtron
• Megasquirt 2 y 3

Si tu ECU no está en la lista, puedes descargar o solicitar el archivo TRI/TRX correspondiente desde nuestra base de datos.

Para vehículos VAG a partir de 2008 (en algunos casos anteriores), ofrecemos consultas de datos en profundidad, incluyendo temperatura de aceite, presión de sobrealimentación, temperatura de la transmisión, ángulo de encendido selectivo por cilindro, presión alta/baja, actuación del wastegate y mucho más.

LED integrado:

El LED interno puede utilizarse como luz de cambio o como indicador de advertencia.

Como luz de cambio, puedes asignar hasta 8 colores diferentes y límites de RPM, así como la velocidad a la que comienza a parpadear.

Como indicador de advertencia, puedes asignar un valor mínimo y máximo para cada sensor. Si el sensor supera el valor máximo o está por debajo del valor mínimo, el LED parpadeará en el color configurado. La luz de cambio se desactiva durante el período de advertencia.

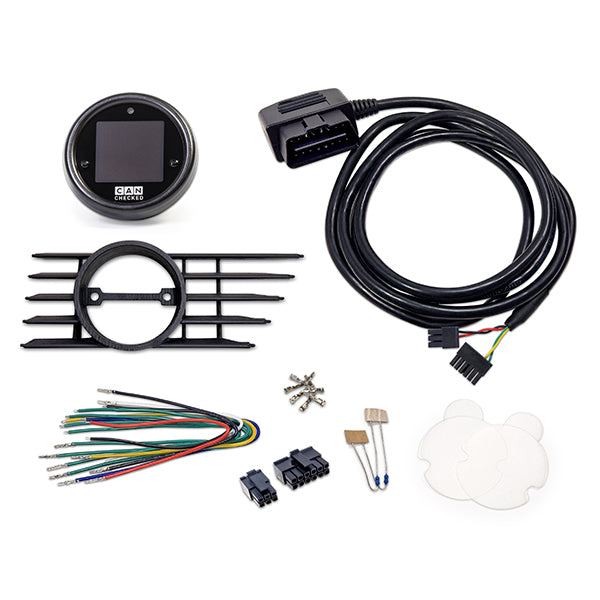

Contenido del paquete:

• MFD15 Gen2 Datadisplay
• Marco específico para vehículos RHD
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Conector B (6-way Molex)
• Conector C (12-way Molex)
• Cables de conexión pre-ensamblados de diferentes colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar
• Dos resistencias de 1K (como pullup de sensores NTC)

Puedes conectar cualquier sensor a través de las seis entradas analógicas, soportando sensores lineales de 0-5V y sensores NTC.

Las curvas características de nuestros sensores CANchecked están preconfiguradas en el display para una instalación plug and play:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sonda de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)
• AIN5: No preconfigurado
• AIN6: No preconfigurado

Para la conexión, puedes utilizar nuestro arnés AIN de 4
