Display CANchecked MFD15 Gen2 Para Jeep Kompass Patriot LHD/RHD 09-17

Monitoriza tu Jeep Compass/Patriot como un profesional del motorsport. - Visualiza todos los datos vitales del motor en tiempo real con este display CANchecked.

El MFD15 Gen2 te ofrece una lectura clara y precisa de los parámetros de tu motor, incluso a pleno sol, gracias a su pantalla OLED de alta calidad. Incluye bisel específico para Jeep Compass/Patriot (LHD/RHD) y kit de conexión para una instalación sencilla.

Características:

• Diseño compacto: Diámetro de 52 mm y solo 12.5 mm de profundidad, ideal para integrarse en el salpicadero.
• LED frontal configurable: Utilízalo como luz de cambio (shift light) con múltiples colores o como LED de advertencia para alertas críticas.
• Conectividad CAN Bus: Compatible con ECUs CAN Bus, flujos CAN personalizados y datos OBD2 (a partir de 2008) para vehículos VAG.
• Conexión WiFi: Configura y personaliza tu display fácilmente a través de la Web App desde tu smartphone o PC.
• Entradas analógicas adicionales: Conecta hasta 6 sensores analógicos o un sensor de etanol directamente al display.
• Alarmas predefinidas: Activa y personaliza alarmas para proteger tu motor, por ejemplo, una alerta por temperatura de escape excesiva.

Especificaciones:

• Compatibilidad: Jeep Compass/Patriot (LHD/RHD) 2009-2017
• Pantalla: OLED
• Diámetro: 52 mm
• Profundidad: 12.5 mm
• Conectividad: CAN Bus, WiFi
• Entradas analógicas: 6

Diferentes vistas:

Personaliza tu display con hasta ocho páginas de visualización diferentes:

• Puntero analógico
• Valor doble
• Indicador de marcha
• 4 valores
• 6 valores
• Barra + display doble
• Display redondo
• Gráfico de barras (doble horizontal)
• Medidor de rendimiento
• Gráfico de barras (1-6 vertical)
• Valor único

Configuración mediante Software Online de Configuración del Display - oDSS:

Accede al dispositivo a través de WiFi para una configuración sencilla desde tu smartphone o PC.

Con oDSS podrás configurar completamente tu display, registrar datos (requiere licencia), cargar tu propio logo de inicio y actualizar el firmware.

Valores soportados:

El MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284, permitiendo acceder a todos los valores disponibles en tu ECU.

La disponibilidad de valores depende del fabricante de la ECU. Consulta la documentación o utiliza un archivo DBC para importar los datos. Disponemos de una extensa lista de ECUs ya implementadas. Se pueden consultar hasta 64 sensores, dependiendo del fabricante.

También se implementan consultas OBD2 a través de Bus CAN (11bit/29bit) y protocolos específicos como UDS o TP2.

Incluidos por defecto:

• OBD2 - 11 y 29bit
• Ecumaster - Classic y Black
• VAG PQ34
• Haltech v2
• LinkECU
• MaxxECU
• Motec M1
• Emtron
• Megasquirt 2 y 3

Si la ECU deseada no está en la lista, puedes descargar o solicitar el TRI/TRX correspondiente de nuestra base de datos.

Para vehículos VAG a partir de 2008 (en algunos casos anteriores), ofrecemos consultas de datos en profundidad por protocolo. Se pueden consultar y mostrar valores como la temperatura del aceite, la presión de sobrealimentación, la temperatura de la transmisión, el ángulo de encendido selectivo del cilindro, la presión alta/baja, la actuación de la wastegate y mucho más.

LED Integrado:

El LED interno se puede utilizar como luz de cambio o como LED de advertencia.

Como luz de cambio, puedes asignar hasta 8 colores diferentes y límites de RPM, así como la velocidad a la que la luz de cambio comienza a parpadear.

Al configurarlo como LED de advertencia, puedes asignar un valor mínimo y máximo para cada sensor. Si el sensor está por encima del valor máximo o por debajo del valor mínimo, el LED parpadea en el color configurado previamente. La luz de cambio se desactiva durante el período de advertencia.

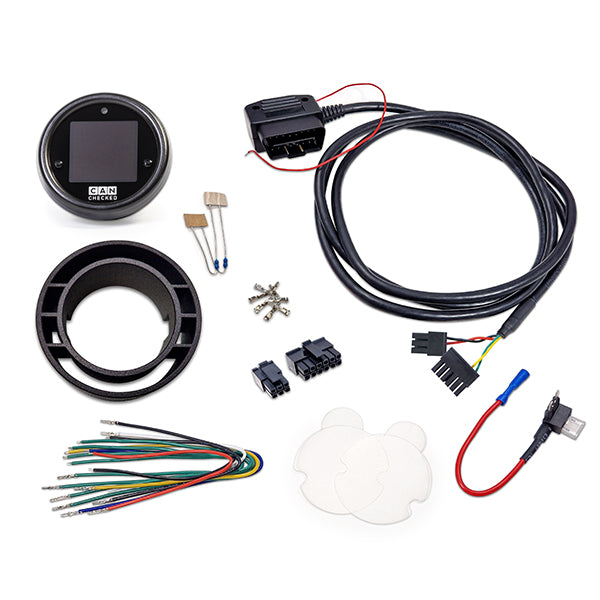

Contenido del paquete:

• MFD15 Gen2 Datadisplay
• Bisel específico para vehículos LHD&RHD
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Conector B (6-way Molex)
• Conector C (12-way Molex)
• Cables de conexión pre-ensamblados de diferentes colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar
• Dos resistencias de 1K (como pullup de sensores NTC)

Se pueden conectar sensores a través de las seis entradas analógicas: soportamos sensores lineales de 0-5V y sensores NTC.

Las curvas características de nuestros sensores CANchecked están almacenadas en el display por defecto y funcionan plug and play:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sonda de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)
