Display CANchecked MFD15 Gen2 Para Ford Fiesta MK5 MK6 MK7

¡Control total en tu Ford Fiesta! - Visualiza todos los parámetros vitales de tu motor en tiempo real.

El CANchecked MFD15 Gen2 es el display de datos definitivo para tu Ford Fiesta MK5, MK6 o MK7 (LHD/RHD). Con su pantalla OLED de alta visibilidad, tendrás toda la información que necesitas, incluso a pleno sol. Incluye bisel específico para tu modelo y kit de conexión.

Características:

• Diseño compacto: Diámetro de 52 mm y solo 12.5 mm de profundidad, perfecto para integrarse en el salpicadero.
• LED frontal configurable: Úsalo como luz de cambio (shift light) o como indicador de advertencia personalizable.
• Conectividad CAN Bus: Compatible con ECUs CAN Bus, streams CAN propios y, a partir de 2008, OBD2 con valores extendidos para vehículos VAG.
• WiFi integrado: Configura tu display fácilmente desde tu smartphone o PC con nuestra Web App.
• Entradas analógicas adicionales: Conecta hasta 6 sensores analógicos o un sensor de etanol directamente al display.
• Alarmas predefinidas: Activa y personaliza alarmas para proteger tu motor, por ejemplo, una alerta por alta temperatura de gases de escape.

Especificaciones:

• Diámetro: 52 mm
• Profundidad: 12.5 mm
• Pantalla: OLED
• Compatibilidad: Ford Fiesta MK5, MK6, MK7 (LHD/RHD)
• Conectividad: CAN Bus, WiFi
• Entradas analógicas: 6

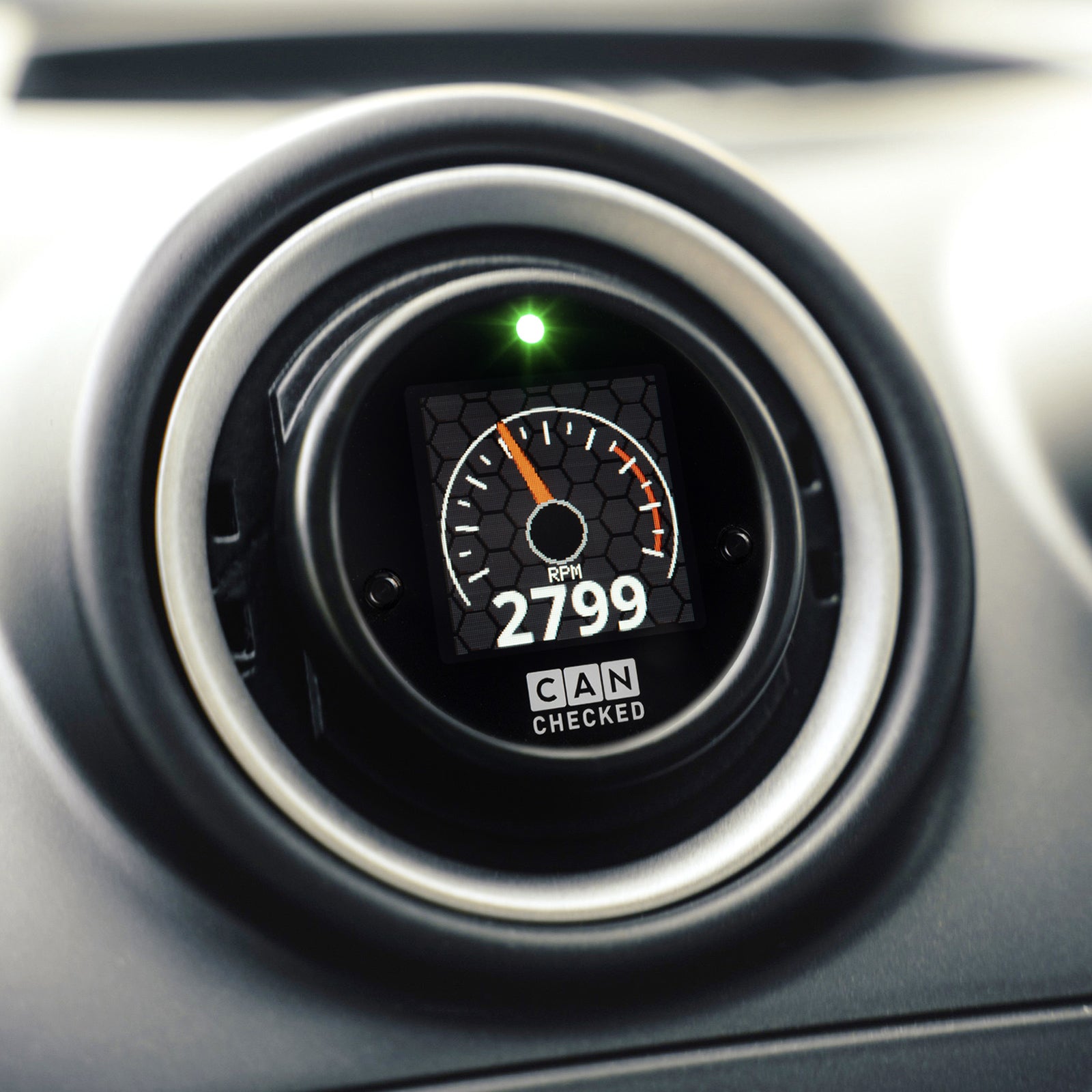

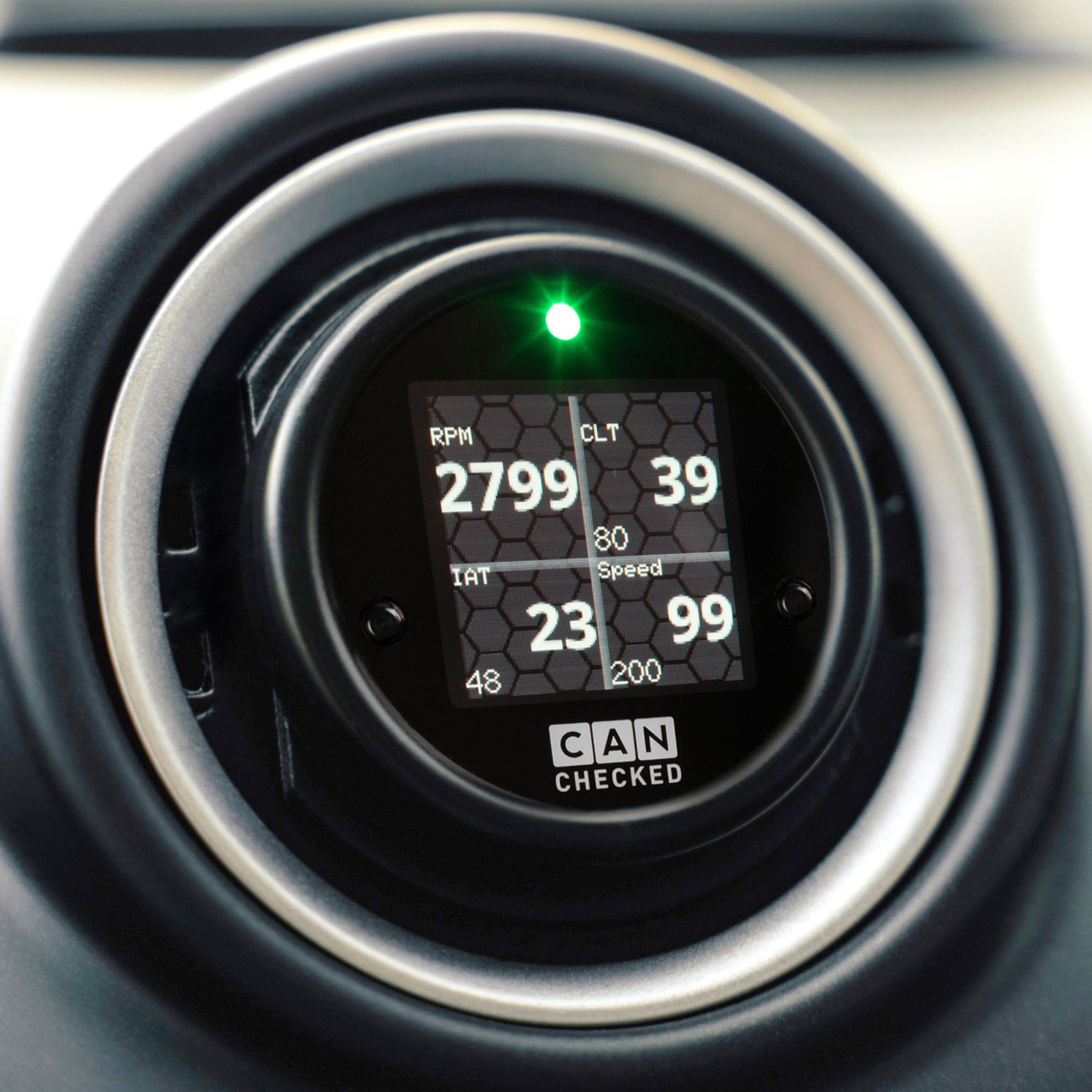

Diferentes vistas

Elige hasta ocho páginas con diferentes vistas y personaliza tu display para que se adapte a ti y a tu vehículo:

• Analog pointer
• Double value
• Gear indicator
• 4-fold values
• 6-fold values
• Bar + double display
• Round display
• Bar graph (double across)
• Performance Meter
• Bar chart (1-6-fold upright)
• Single value

Configuración usando Online Display Setup Software - oDSS

Nuevo con nuestro MFD15 Gen2 es el acceso al dispositivo vía WiFi. Así puedes configurar el MFD15 Gen2 vía smartphone o PC.

Con el oDSS puedes configurar tu display completamente, registrar valores (licencia requerida), subir tu propia imagen de inicio y también actualizar el display.

Valores soportados

Una pregunta popular de los clientes es: ¿Qué valores puedo solicitar desde mi ECU? La respuesta: TODOS - tu nuevo MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284.

Los fabricantes de la ECU determinan qué valores se envían a través de la interfaz del bus CAN. Aquí la documentación es importante - posiblemente incluso en la forma de un archivo DBC que se puede importar a través de nuestro DSS. Por supuesto, como cliente, puedes acceder a nuestra extensa lista de ECUs ya implementadas. En total, dependiendo del fabricante, se pueden consultar hasta 64 sensores.

Por supuesto, las consultas OBD2 a través de Can Bus (11bit/29bit) también están implementadas. Los protocolos específicos del vehículo como UDS o TP2 también están disponibles.

Incluidos por defecto son:
- OBD2 - 11 y 29bit
- Ecumaster - Classic y Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 and 3

Si la ECU deseada no está en la lista, puedes descargar o solicitar el TRI/TRX apropiado de nuestra base de datos.

Para todos los coches VAG a partir del año de fabricación 2008 (en casos individuales también más antiguos) ofrecemos consultas de datos en profundidad por protocolo. Se pueden consultar y mostrar valores como la temperatura del aceite, la presión de sobrealimentación, la temperatura de la transmisión, el retorno del ángulo de encendido selectivo del cilindro, la alta/baja presión, la actuación de la válvula de descarga y mucho más.

LED integrado

El LED interno puede ser usado como luz de cambio así como un LED de advertencia.

Como luz de cambio puedes asignar hasta 8 colores diferentes y límites de velocidad así como la velocidad a la que la luz de cambio empieza a parpadear.

Cuando se configura como un LED de advertencia, puedes asignar un valor mínimo y máximo para cada sensor. Si el sensor está por encima del valor máximo o por debajo del valor mínimo, el LED parpadea en el color previamente configurado. La luz de cambio se desactiva durante el período de advertencia.

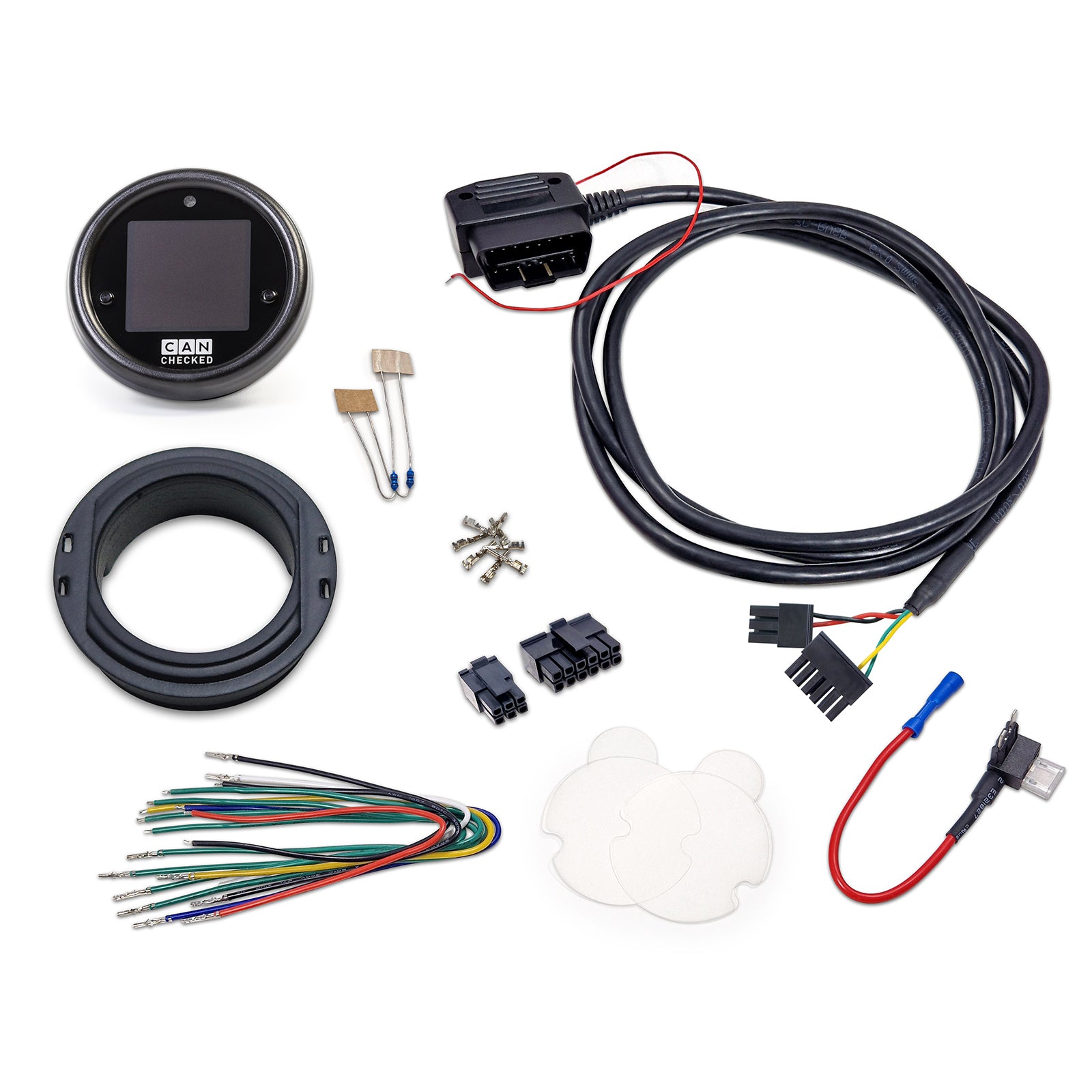

Alcance de la entrega y extensiones

Incluido con cada entrega:

• MFD15 Gen2 Datadisplay
• Bisel específico para vehículos LHD&RHD
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Conector B (6-way Molex)
• Conector C (12-way Molex)
• Diferentes cables de conexión pre-ensamblados de colores (longitud: 20 cm, uso previsto: fuente de alimentación, Can Bus, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar por ti mismo
• Dos resistencias de 1K (como pullup de sensores NTC)

Cualquier sensor puede ser conectado a través de las seis entradas analógicas - soportamos lineal 0-5V así como sensores NTC.

Las curvas características de nuestros sensores CANchecked internos están almacenadas en el display por defecto de fábrica y funcionan plug and play:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sonda de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 bar (FLP01)
• AIN4: Sensor de presión de
