Display CANchecked MFD15 Gen2 FL para VW New Beetle 9C LHD/RHD 1997-2010

Visualiza todos los datos de tu New Beetle 9C al instante - Control total en pista y en carretera.

El CANchecked MFD15 Gen2 FL es el display de datos definitivo para tu VW New Beetle 9C (1997-2010). Con su pantalla OLED de alta visibilidad, incluso bajo la luz solar directa, tendrás acceso a la telemetría vital de tu motor. Incluye bisel específico para el vehículo y kit de conexión.

Características:

• Diseño compacto: Diámetro de 52 mm y solo 12.5 mm de profundidad, ideal para integrarse en el salpicadero.
• LED frontal configurable: Úsalo como luz de cambio (shift light) con múltiples colores o como LED de advertencia para alertas críticas.
• Conectividad Bus CAN: Soporta ECUs con Bus CAN, streams CAN propios y, a partir de 2008, OBD2 con valores extendidos para vehículos VAG.
• Conexión WiFi: Configura el display fácilmente desde tu smartphone o PC mediante la Web App.
• Entradas analógicas adicionales: Conecta hasta 6 sensores analógicos o un sensor de etanol directamente al display.
• Alarmas predefinidas: Activa y personaliza alarmas para parámetros críticos, como la temperatura de gases de escape.

Especificaciones:

• Compatibilidad: VW New Beetle 9C LHD/RHD (1997-2010)
• Pantalla: OLED
• Diámetro: 52 mm
• Profundidad: 12.5 mm
• Conectividad: Bus CAN, WiFi
• Entradas analógicas: 6

Diferentes vistas

Elige hasta ocho páginas de diferentes vistas y personaliza tu pantalla para que se adapte mejor a ti y a tu vehículo:

• Puntero analógico
• Valor doble
• Indicador de marcha
• Valores cuádruples
• Valores séxtuples
• Barra + pantalla doble
• Pantalla redonda
• Gráfico de barras (doble transversal)
• Medidor de rendimiento
• Gráfico de barras (1-6 veces vertical)
• Valor único

Configuración mediante el software de configuración de pantalla en línea - oDSS

La novedad de nuestro MFD15 Gen2 es el acceso al dispositivo a través de WiFi. Así que puedes configurar el MFD15 Gen2 a través de un smartphone o un PC.

Con el oDSS puedes configurar tu pantalla por completo, registrar valores (se requiere licencia), subir tu propia imagen de inicio y también actualizar la pantalla.

Valores admitidos

Una pregunta popular de los clientes es: ¿Qué valores puedo solicitar a mi ECU? La respuesta: TODOS - tu nuevo MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284.

Los propios fabricantes de la ECU determinan qué valores se envían a través de la interfaz del bus CAN. Aquí la documentación es importante - posiblemente incluso en forma de un archivo DBC que puede ser importado a través de nuestro DSS. Por supuesto, como cliente, puedes acceder a nuestra extensa lista de ECUs ya implementadas. En total, dependiendo del fabricante, se pueden consultar hasta 64 sensores.

Por supuesto, también se implementan las consultas OBD2 a través del bus Can (11bit/29bit). También están disponibles protocolos específicos del vehículo como UDS o TP2.

Se incluyen por defecto:
- OBD2 - 11 y 29bit
- Ecumaster - Classic y Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 y 3

Si la ECU deseada no está en la lista, puedes descargar o solicitar el TRI/TRX apropiado de nuestra base de datos.

Para todos los coches VAG a partir del año de fabricación 2008 (en casos individuales también más antiguos) ofrecemos consultas de datos en profundidad por protocolo. Se pueden consultar y mostrar valores como la temperatura del aceite, la presión de sobrealimentación, la temperatura de la transmisión, el retorno selectivo del ángulo de encendido del cilindro, la alta/baja presión, la actuación de la válvula de descarga y mucho más.

LED integrado

El LED interno puede utilizarse como luz de cambio, así como LED de advertencia.

Como luz de cambio, puedes asignar hasta 8 colores diferentes y límites de velocidad, así como la velocidad a la que la luz de cambio empieza a parpadear.

Al configurar como LED de advertencia, puedes asignar un valor mínimo y máximo para cada sensor. Si el sensor está por encima del valor máximo o por debajo del valor mínimo, el LED parpadea en el color configurado previamente. La luz de cambio se desactiva durante el período de advertencia.

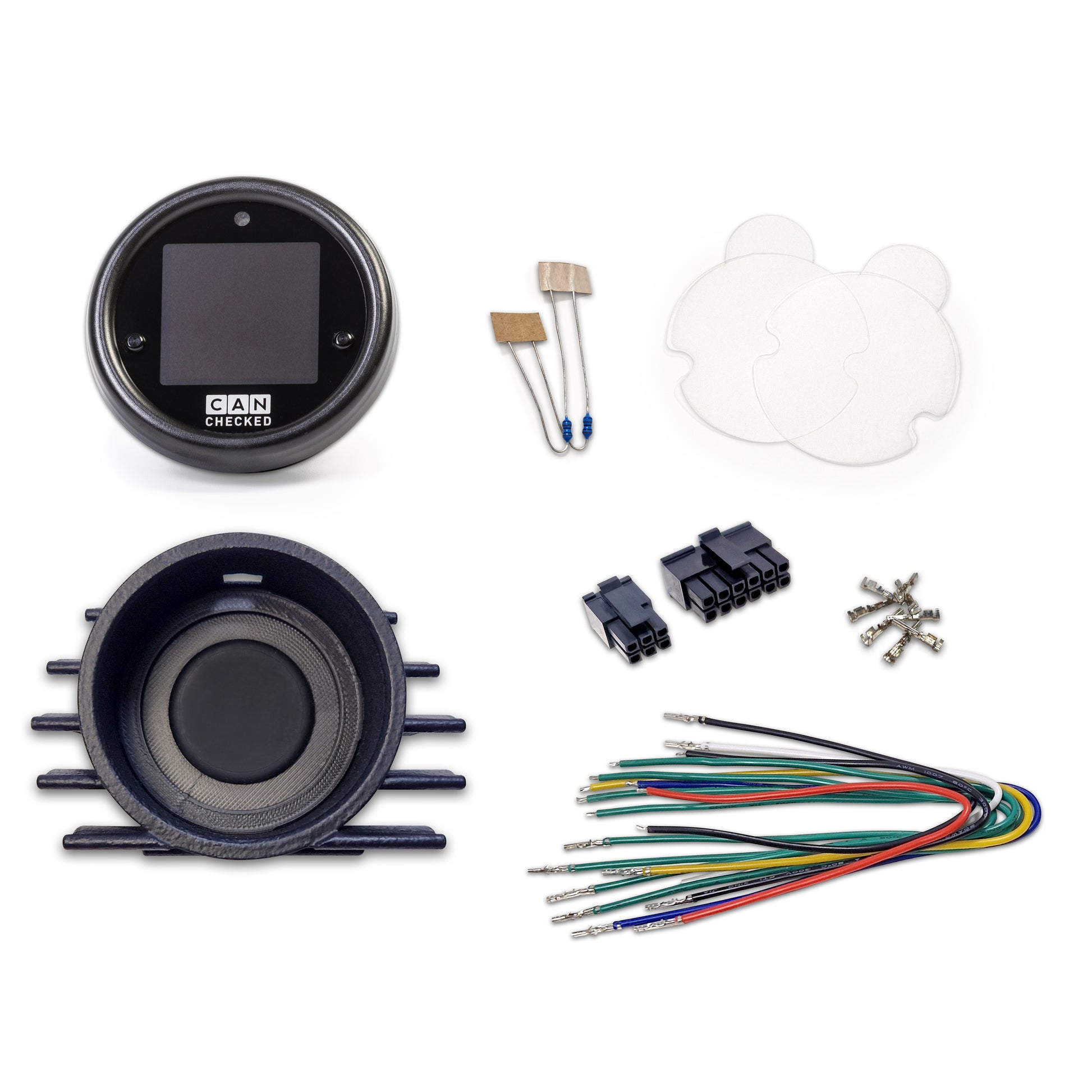

Alcance de la entrega y ampliaciones

Incluido con cada entrega:

• MFD15 Gen2 Datadisplay
• Bisel específico para vehículos LHD&RHD
• Cable de conexión específico para el vehículo
• Guía de inicio rápido
• Conector B (Molex de 6 vías)
• Conector C (Molex de 12 vías)
• Diferentes cables de conexión pre-ensamblados de colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar por ti mismo
• Dos resistencias de 1K (como pullup de sensores NTC)

Cualquier sensor puede conectarse a través de las seis entradas analógicas - soportamos sensores lineales de 0-5V así como sensores NTC.

Las curvas características de nuestros sensores CANchecked internos están almacenadas en la pantalla por defecto de fábrica y funcionan plug and play:

• AIN1: Sensor de temperatura (
