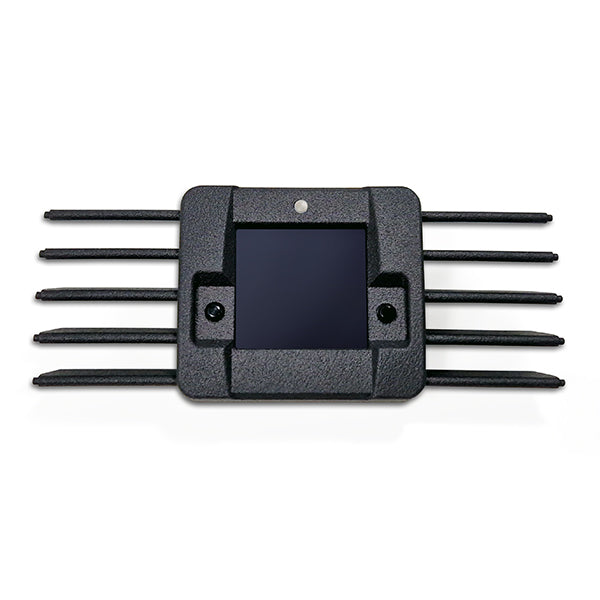

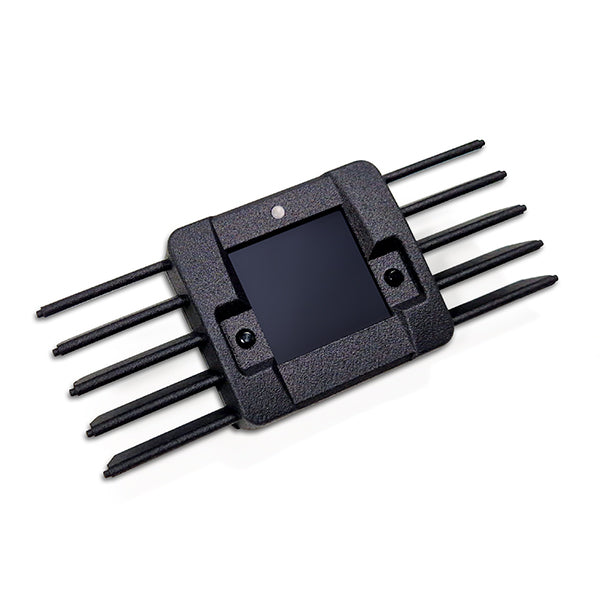

Display CANchecked MFD15 Gen 2 Para Audi A4 B6/B7 LHD/RHD

Visualiza todos los datos vitales de tu Audi A4 B6/B7 al instante - Control total en pista y en carretera.

El CANchecked MFD15 Gen2 te ofrece una lectura clara y precisa de los parámetros de tu motor, incluso bajo la luz solar directa, gracias a su pantalla OLED de alta calidad. Incluye bisel específico para tu Audi A4 B6/B7 (LHD/RHD) y kit de conexión. Control intuitivo mediante botones o ruleta opcional.

Características:

• Diseño compacto: Diámetro de 52 mm y solo 12.5 mm de profundidad, integrándose perfectamente en el salpicadero.
• LED frontal configurable: Úsalo como luz de cambio (shift light) o como indicador de advertencia personalizable.
• Conectividad Bus CAN: Compatible con ECUs Bus CAN, flujos CAN propios y, a partir de 2008, OBD2 con valores avanzados para vehículos VAG.
• Conexión WiFi: Configura y monitoriza tu MFD15 Gen2 desde tu smartphone o PC mediante la Web App.
• Entradas analógicas adicionales: Conecta hasta 6 sensores analógicos o un sensor de etanol directamente al display.
• Alarmas predefinidas: Activa y personaliza alarmas para proteger tu motor, por ejemplo, un aviso si la temperatura de escape supera los 900 grados.

Especificaciones:

• Diámetro: 52 mm
• Profundidad: 12.5 mm
• Pantalla: OLED
• Compatibilidad: Audi A4 B6/B7 (LHD/RHD)
• Conectividad: Bus CAN, WiFi
• Entradas analógicas: 6

Diferentes vistas:

Personaliza hasta ocho páginas con diferentes visualizaciones para adaptarlo a tus necesidades:

• Aguja analógica
• Valor doble
• Indicador de marcha
• 4 valores
• 6 valores
• Barra + valor doble
• Visualización redonda
• Gráfico de barras (doble horizontal)
• Medidor de rendimiento
• Gráfico de barras (1-6 vertical)
• Valor único

Configuración mediante Software Online Display Setup - oDSS:

Accede al dispositivo vía WiFi para una configuración sencilla desde tu smartphone o PC.

Con oDSS podrás configurar completamente tu display, registrar datos (requiere licencia), cargar tu propio logo de inicio y actualizar el firmware.

Valores soportados:

El MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284, permitiéndote acceder a todos los valores disponibles en tu ECU.

La disponibilidad de valores depende de la ECU y su configuración. Consulta la documentación de tu ECU o utiliza un archivo DBC para importar los datos. Accede a nuestra extensa lista de ECUs ya implementadas. Puedes monitorizar hasta 64 sensores, dependiendo del fabricante.

Soporta consultas OBD2 vía Bus CAN (11bit/29bit) y protocolos específicos como UDS o TP2.

Incluye por defecto:

• OBD2 - 11 y 29bit
• Ecumaster - Classic y Black
• VAG PQ34
• Haltech v2
• LinkECU
• MaxxECU
• Motec M1
• Emtron
• Megasquirt 2 y 3

Si tu ECU no está en la lista, puedes descargar o solicitar el archivo TRI/TRX correspondiente desde nuestra base de datos.

Para vehículos VAG a partir de 2008 (en algunos casos anteriores), ofrece consultas de datos avanzadas por protocolo, incluyendo temperatura de aceite, presión de sobrealimentación, temperatura de la transmisión, ángulo de encendido selectivo por cilindro, presión alta/baja, actuación de la wastegate y mucho más.

LED integrado:

El LED interno puede usarse como luz de cambio o como indicador de advertencia.

Como luz de cambio, puedes asignar hasta 8 colores diferentes y límites de RPM, así como la velocidad a la que comienza a parpadear.

Configurado como indicador de advertencia, puedes asignar un valor mínimo y máximo para cada sensor. Si el sensor supera el máximo o está por debajo del mínimo, el LED parpadeará en el color configurado. La luz de cambio se desactiva durante la advertencia.

Contenido del paquete y extensiones:

• MFD15 Gen2 Datadisplay
• Bisel específico para vehículos LHD&RHD
• Cable de conexión específico para el vehículo
• Guía de inicio rápido

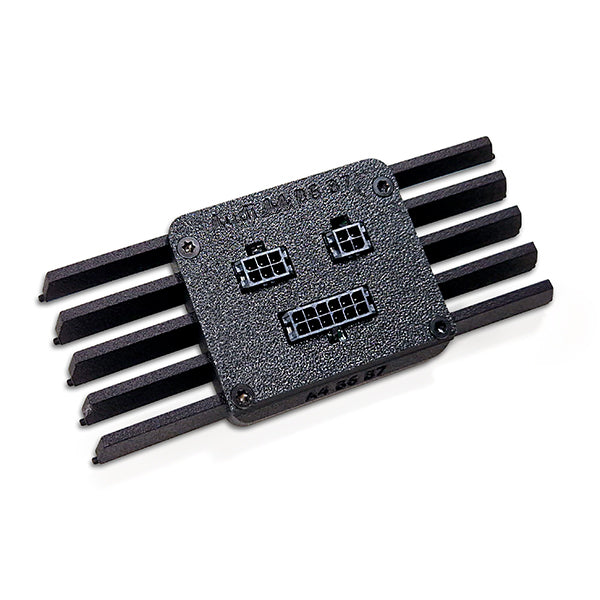

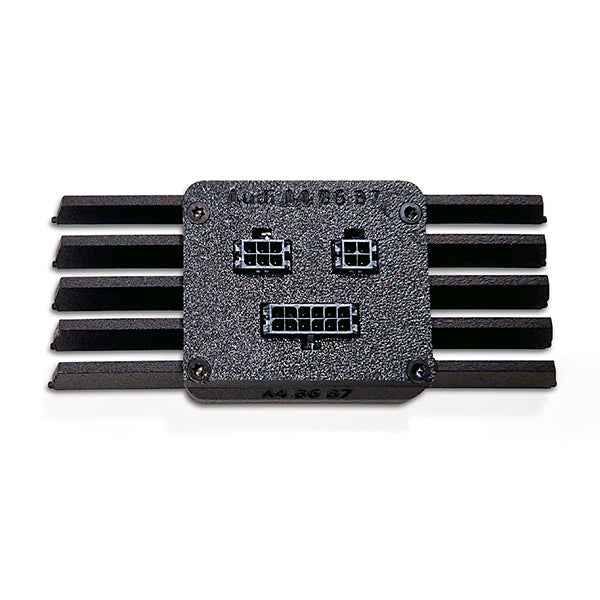

• Conector B (6-way Molex)
• Conector C (12-way Molex)
• Cables de conexión pre-ensamblados de diferentes colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa del sensor)
• Pines para crimpar
• Dos resistencias de 1K (como pullup de sensores NTC)

Puedes conectar cualquier sensor a través de las seis entradas analógicas - soporta sensores lineales de 0-5V y sensores NTC.

Las curvas características de nuestros sensores CANchecked están pre-cargadas en el display y funcionan plug and play:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sonda de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)
• AIN5: No preconfigurado
• AIN6: No preconfigurado
