CANchecked MFD28 GEN2 para VW Scirocco MK3 LHD

¡Monitoriza tu Scirocco MK3 como nunca antes! - Accede a todos los datos de la ECU en tiempo real.

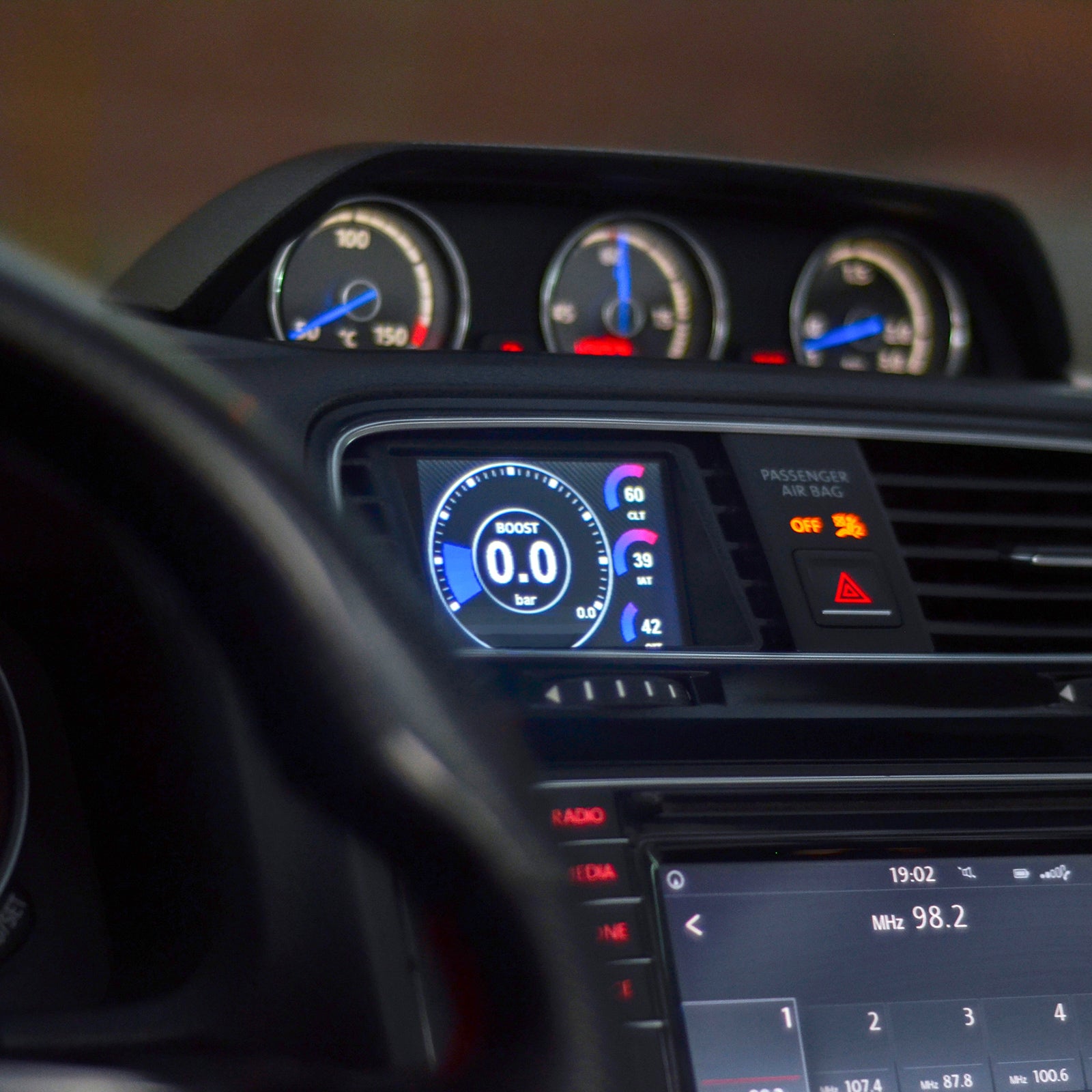

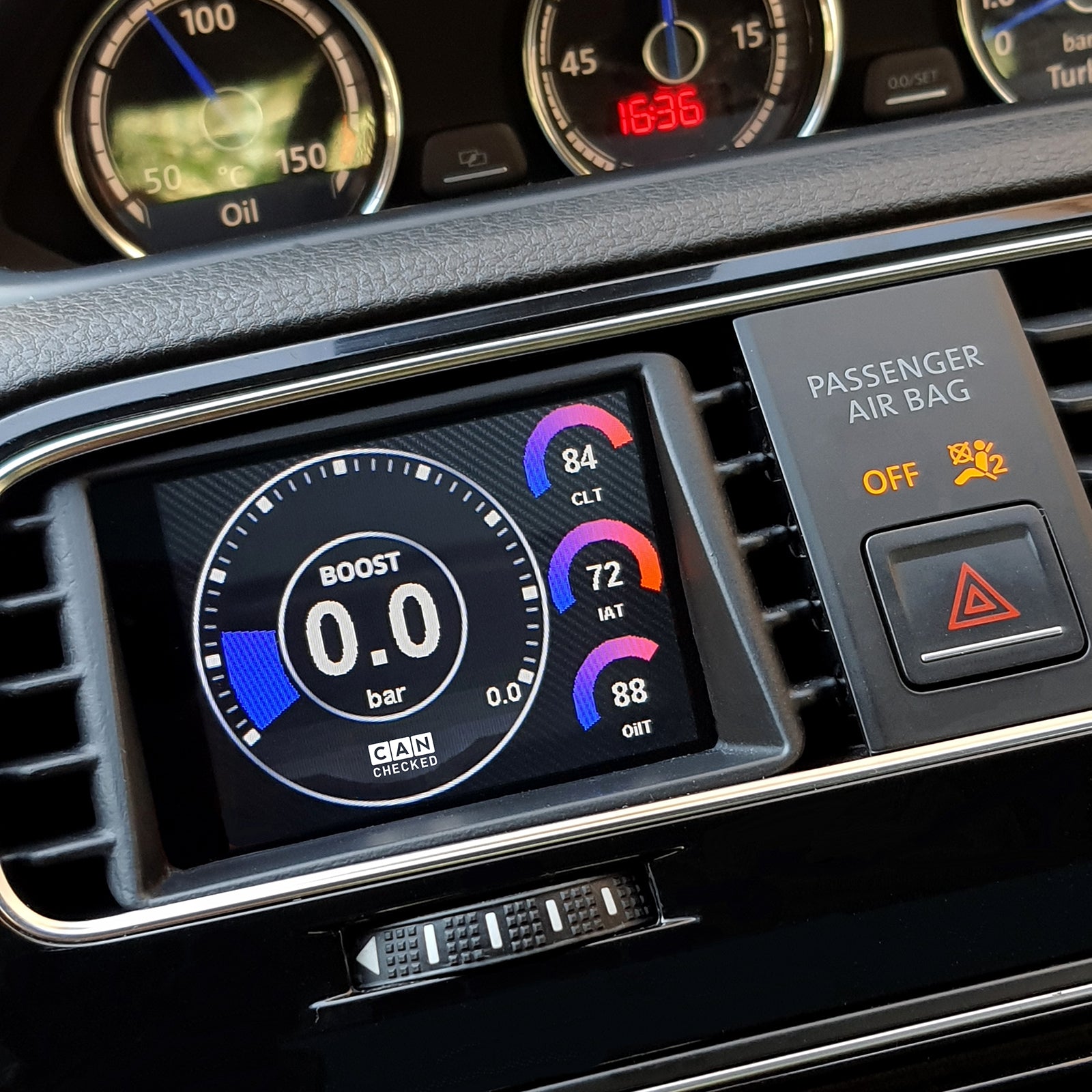

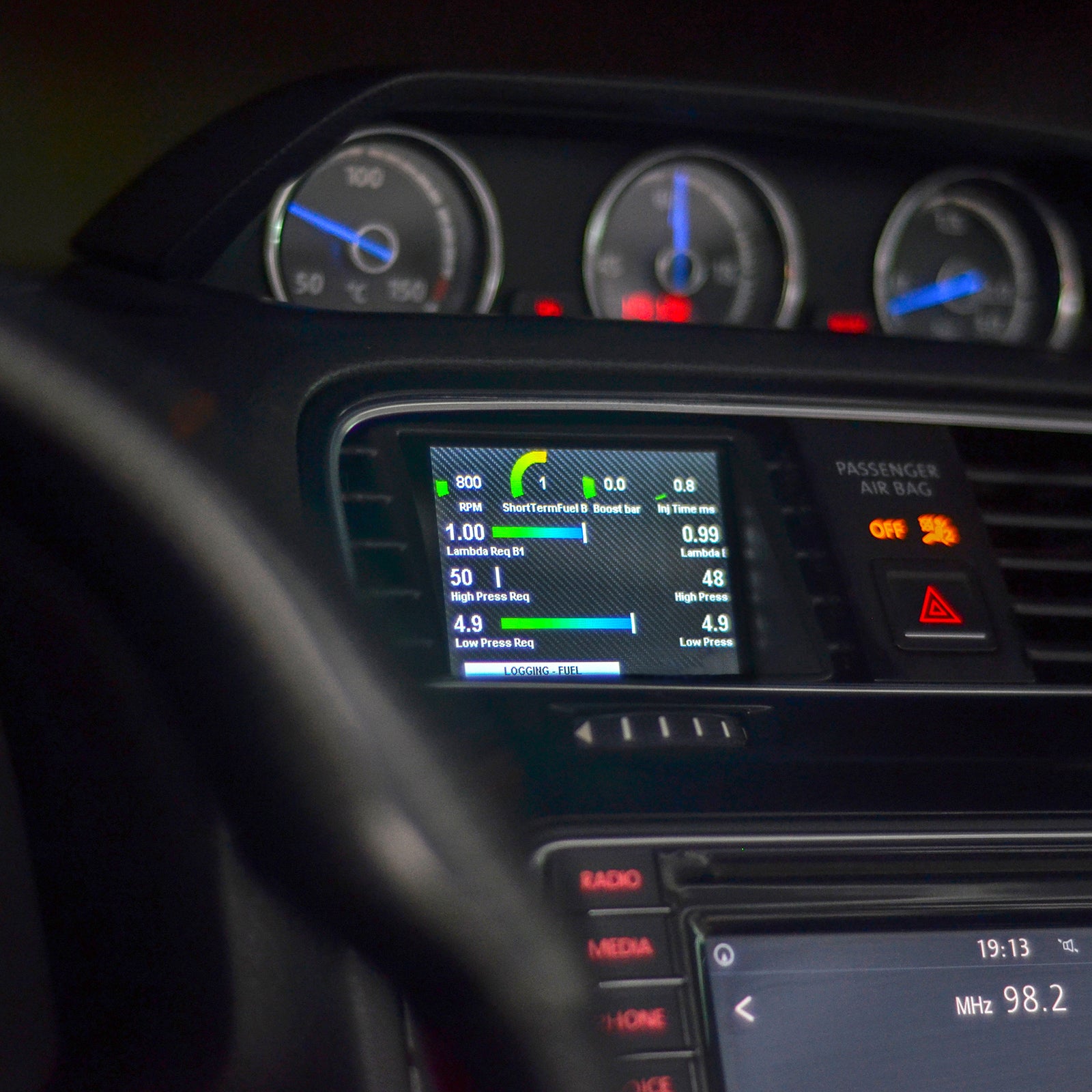

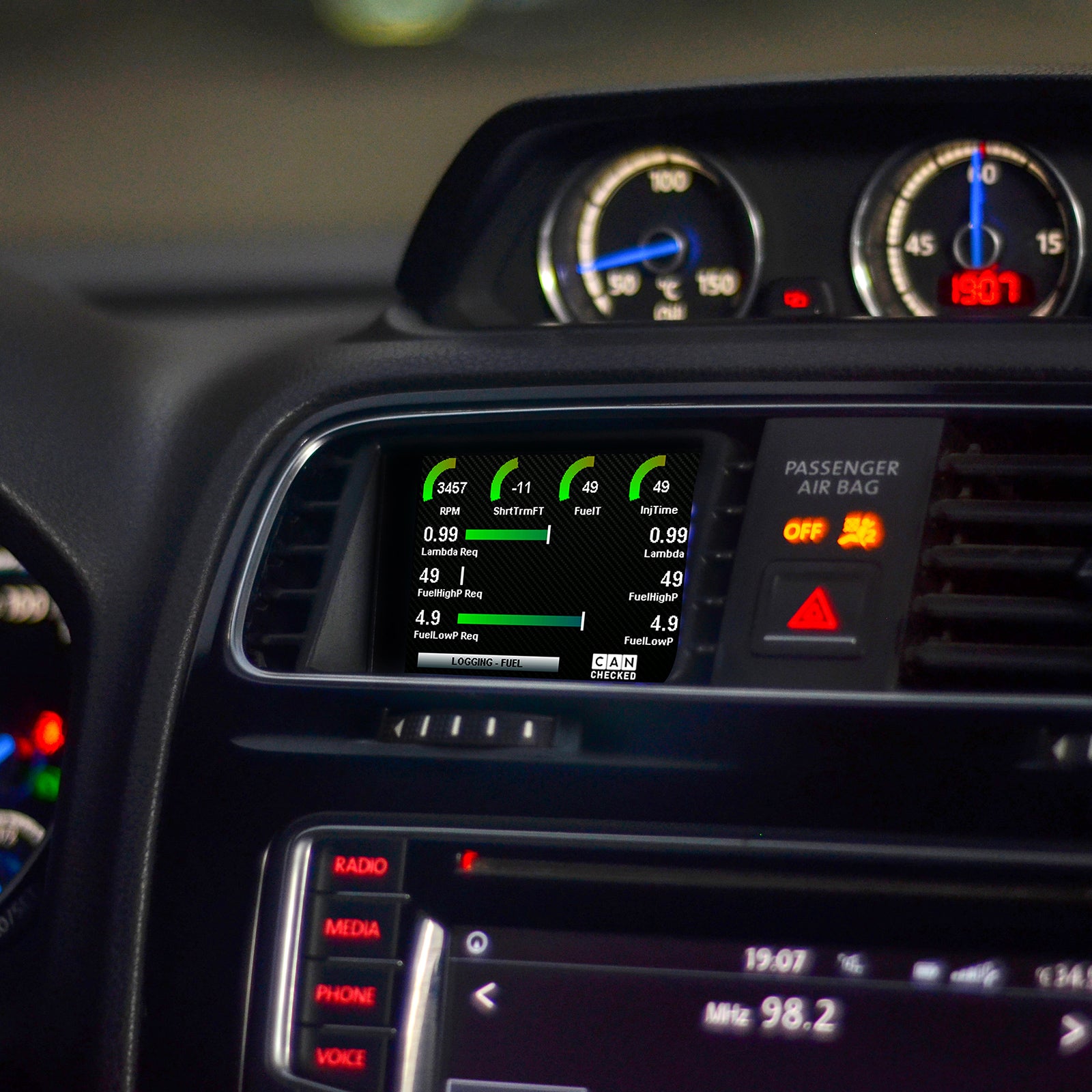

El CANchecked MFD28 GEN2 se integra a la perfección en tu VW Scirocco MK3 LHD, ofreciéndote una visualización completa de los parámetros del motor. Consulta todos los datos de la ECU a través del Bus CAN y personaliza la información que necesitas.

Características:

• Integración perfecta: Diseño específico para VW Scirocco MK3 LHD, imitando el aspecto original.
• Monitorización exhaustiva: Consulta hasta 128 sensores diferentes de tu motor.
• Personalización total: 10 vistas configurables con el software DSS (Display Setup Software).
• Listo para usar: Vistas preconfiguradas para una puesta en marcha rápida.
• Instalación sencilla: Conexión Plug-and-Play con el cableado incluido al puerto OBD.
• Entradas analógicas adicionales: 4 entradas para conectar sensores de temperatura de escape, presión de aceite, etc.

Especificaciones:

• Compatibilidad: VW Scirocco MK3 LHD (Left Hand Drive).
• Conexión: Bus CAN, 4 entradas analógicas (0-5V, NTC).
• Alimentación: A través del puerto OBD.
• Almacenamiento: Tarjeta SD interna para registro de datos (Datalogging).

Funciones Adicionales para el Piloto:

• Medidor de rendimiento: Mide tus tiempos de aceleración (0-100 km/h, 100-200 km/h, 0-200 km/h).
• Registro de datos (Datalogging): Guarda todos los datos en la tarjeta SD interna, de forma continua o bajo demanda.
• Alarmas predefinidas: Configura alertas personalizadas para parámetros críticos (ej: temperatura de escape superior a 900ºC).
• Lectura y borrado de errores: Diagnostica y elimina fallos de la ECU directamente desde la pantalla.
• Personalización avanzada: Modifica la pantalla de inicio y elige entre diferentes widgets.

Acceso a Datos Clave de la ECU:

• Temperaturas: Refrigerante del motor, aire de admisión, temperatura de escape, temperatura de la transmisión.
• Presiones: Presión de sobrealimentación, presión ambiente, presión de aceite.
• Lambda/Mezcla: Lambda objetivo/real, adaptación lambda a corto/largo plazo, MAF, carga del motor, par motor.
• Dinámica del piloto: Presión de frenado, velocidad del vehículo, ángulo del acelerador/posición del pedal.
• Otros: RPM (Revoluciones Por Minuto), ángulo de encendido total, marcha, voltaje de la batería, corrección del ángulo de encendido por cilindro.
• Entradas analógicas: Conecta sensores adicionales como temperatura de aceite, presión de combustible, temperatura de escape, e incluso un sensor de etanol para vehículos Flex Fuel.

¿Para qué motores y modelos es adecuado este display?

Este display está diseñado para VW Scirocco MK3 con volante a la izquierda (LHD).

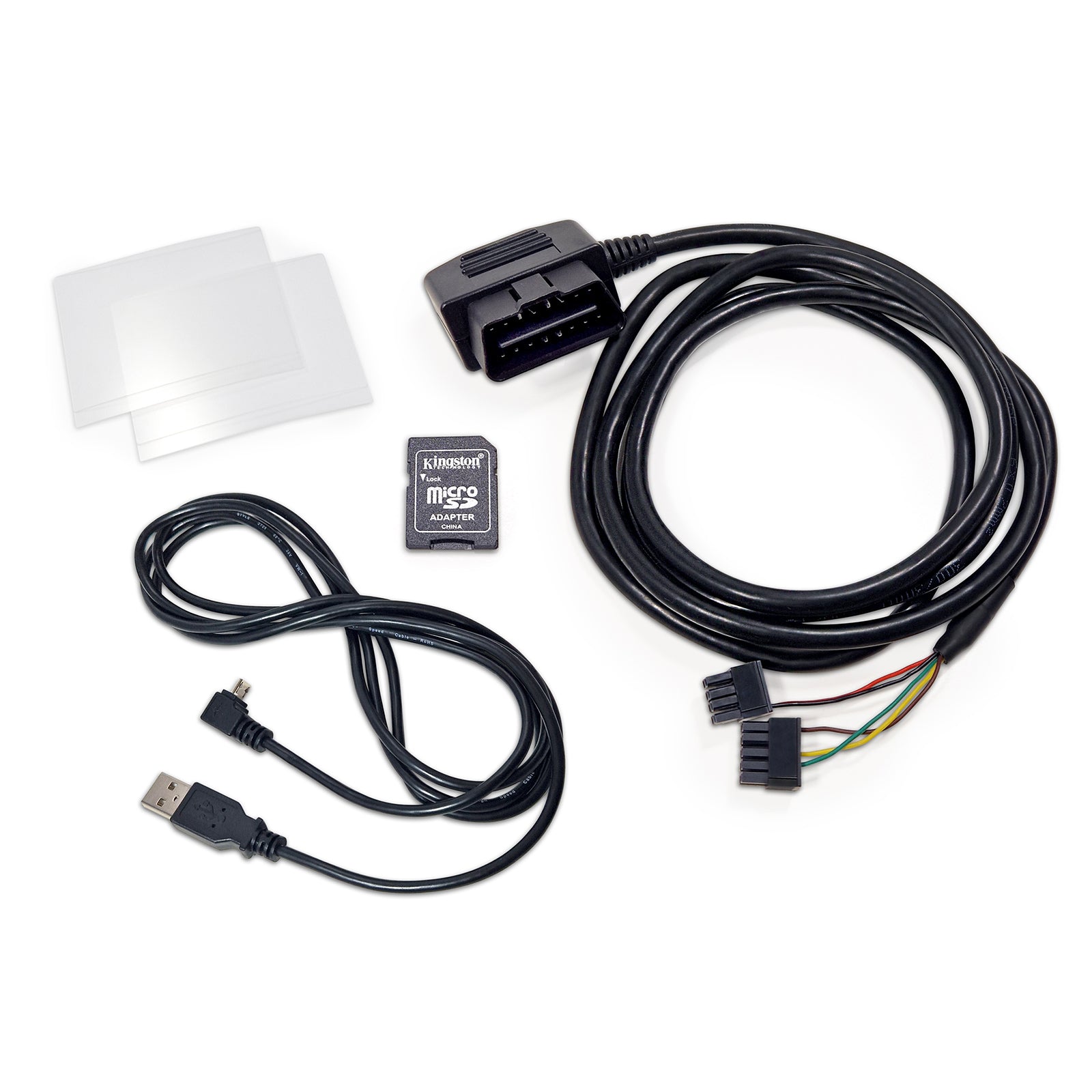

Contenido del paquete:

• Display de datos MFD32 Gen2 integrado en el marco.
• Guía de inicio rápido.
• Cable de datos USB.
• Tarjeta SD (preinstalada en el display).
• Adaptador de tarjeta SD.
• Lámina protectora antirreflejos.
• Cable de conexión Plug and Play al puerto OBD.

Conexión y expansión:

Conecta cualquier sensor a través de las cuatro entradas analógicas (0-5V y NTC). Los sensores CANchecked están preconfigurados en los archivos TRI/TRX:

• AIN1: Sensor de temperatura.
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K.
• AIN3: Sensor de presión 0-10 Bar.
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto.

También puedes conectar un shift light externo con 8 LEDs, configurable en colores y RPM.

Conecta directamente un sensor de etanol al display (requiere una resistencia pull-up de 10K entre 5V y la señal) para monitorizar el contenido de etanol y la temperatura.

Funciones avanzadas:

Crea canales matemáticos para calcular sensores y utiliza tablas de usuario para generar sensores adicionales con mapas 2D o 3D.

Accesorios opcionales:

• CC24000 SLM08 - Módulo de luces de cambio externo.
• CC22100 CBD08 - Distribuidor CAN de ocho puertos.
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/8" NPT.
• CC22903 TCC01 - Convertidor tipo K 0-1250°C.
• CC22901 FLP01 - Sensor de presión 0-10 Bar (145psi) M10x1.
• CC22900 BST01 - Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (80psi).

Guía de instalación:

Incluimos una guía de instalación ilustrada para facilitar el proceso.

Libera todo el potencial de tu VW Scirocco con nuestro display avanzado. ¡Contacta con nosotros si tienes alguna duda!
