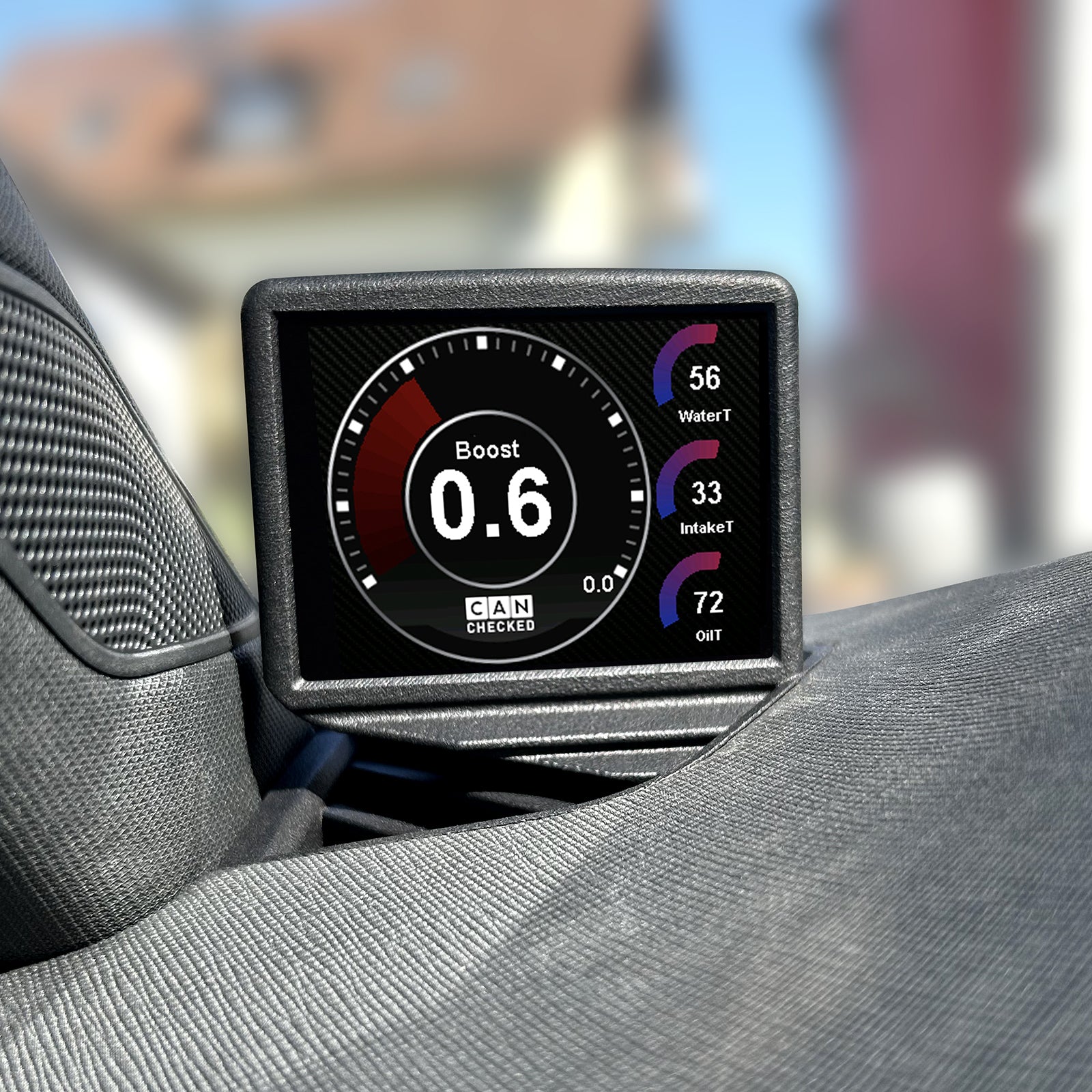

CANchecked MFD28 Gen2 Para Skoda Octavia 4 (NX) LHD

Visualiza el rendimiento de tu Skoda Octavia 4 (NX) como nunca antes - Integración perfecta y datos en tiempo real al alcance de tu mano.

El CANchecked MFD28 Gen2 transforma la salida de aire de tu Skoda Octavia 4 (NX) en un display inteligente, ofreciéndote una visión completa del rendimiento de tu coche. Su instalación es sencilla y no requiere de taller.

Características:

• Integración perfecta: Bisel específico que mantiene el flujo de aire original.
• Bus CAN: Accede a datos detallados del vehículo, como si tuvieras las herramientas de diagnóstico del fabricante.
• Indicador de marcha: Visualiza la marcha engranada directamente desde el Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente con gestos.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones.
• Entradas adicionales: Conecta hasta 4 entradas analógicas y un sensor de etanol directamente al display.

Especificaciones:

• Compatibilidad: Skoda Octavia 4 (NX) LHD (Volante a la izquierda)
• Integración: Se integra en la salida de aire.
• Conexión: Cableado específico incluido.
• Software: Display Setup Software (DSS) para configuración y personalización.

Vistas personalizables

Configura tu propia página o elige entre varias vistas predefinidas:

• El display se entrega con páginas de muestra predefinidas
• Posibilidad de crear páginas propias
• Hasta diez páginas posibles
• 20 tipos de widgets diferentes (p. ej., valor del sensor, puntero analógico, diagrama YT, barra de velocidad, pantalla redonda, barra vertical/horizontal)
• Los widgets se pueden escalar en tamaño y posicionar mediante arrastrar y soltar
• Colores de los widgets totalmente ajustables
• Hasta 64 widgets por página

Software de configuración de pantalla - DSS

Con el CANchecked DSS puedes personalizar completamente tu pantalla. Con el visor de registro integrado, puedes descargar y ver archivos de registro. Además, se integra un Can-Logger. El corazón es el editor TRI integrado con el que puedes ajustar los sensores (sin importar si son Can Bus o internos): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores soportados

Muchos clientes siempre preguntan: ¿Qué valores puedo obtener de mi ECU? La respuesta: TODOS.

Hemos hecho ingeniería inversa de los datos para la mayoría de los motores aquí y podemos ofrecer datos en profundidad. Nuestra pantalla admite la consulta de datos Can Bus (UDS, TP2, protocolos específicos del fabricante), así como la consulta de datos a través de K-Line (ISO 9141).

De forma predeterminada, tu pantalla se entrega con archivos TRI/TRX predefinidos. En los archivos, se definen todos los sensores que se consultan. Estos son diferentes de un motor a otro. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de prealimentación, presión del raíl real/objetivo.

Lambda/mezcla

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo

Otros

• RPM (Revoluciones Por Minuto), masa de aire, velocidad del vehículo, ángulo del acelerador, ángulo total de encendido, retracción del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par, marcha, valores específicos del diésel

Si faltan valores, se pueden agregar más tarde.

Contenido del paquete

Incluido con cada entrega

• Pantalla de datos MFD28 Gen2 integrada en el inserto de ventilación para vehículos LHD
• Cable de conexión específico del vehículo
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en la pantalla)
• Adaptador de tarjeta SD
• Lámina de pantalla (para evitar reflejos)

Conexión y extensión

Cualquier sensor se puede conectar a través de las cuatro entradas analógicas: admitimos sensores lineales de 0-5 V, así como sensores NTC.
Nuestros sensores CANchecked internos se almacenan en los archivos TRI-/TRX de forma predeterminada y solo necesitan conectarse:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 Bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)

Para la conexión, puedes utilizar nuestro arnés de cableado AIN premontado.

Además de los sensores analógicos, también puedes conectar nuestra luz de cambio externa con ocho LED. Esto puede parpadear en diferentes colores y los límites de velocidad y los colores se pueden configurar directamente en la pantalla.

Conectas el sensor de etanol directamente a la pantalla. Necesitas una resistencia pullup (10K) entre 5V y la señal. Luego puedes ver y registrar el contenido de etanol y la temperatura directamente en la pantalla.

Funciones avanzadas

Con los Math-Channels puedes calcular sensores entre sí. La tabla de usuario te da la posibilidad de generar más sensores con mapas 2D o 3D.

Accesorios opcionales

• CC24000 SLM08 - Módulo de iluminación de conmutación externo
• CC22780 ANC04 - Arnés AIN de cuatro vías
• CC22100 CBD08 - Hub de distribución Can de
