CANchecked MFD28 Gen2 Display Multifunción Universal

html

Visualiza todos los datos de tu motor al instante - Control total en tu cockpit con el CANchecked MFD28 Gen2.

El MFD28 transforma una salida de aire en una pantalla inteligente, ofreciéndote una visión completa del rendimiento de tu motor. Su instalación es sencilla, con instrucciones detalladas para que lo hagas tú mismo.

Características:

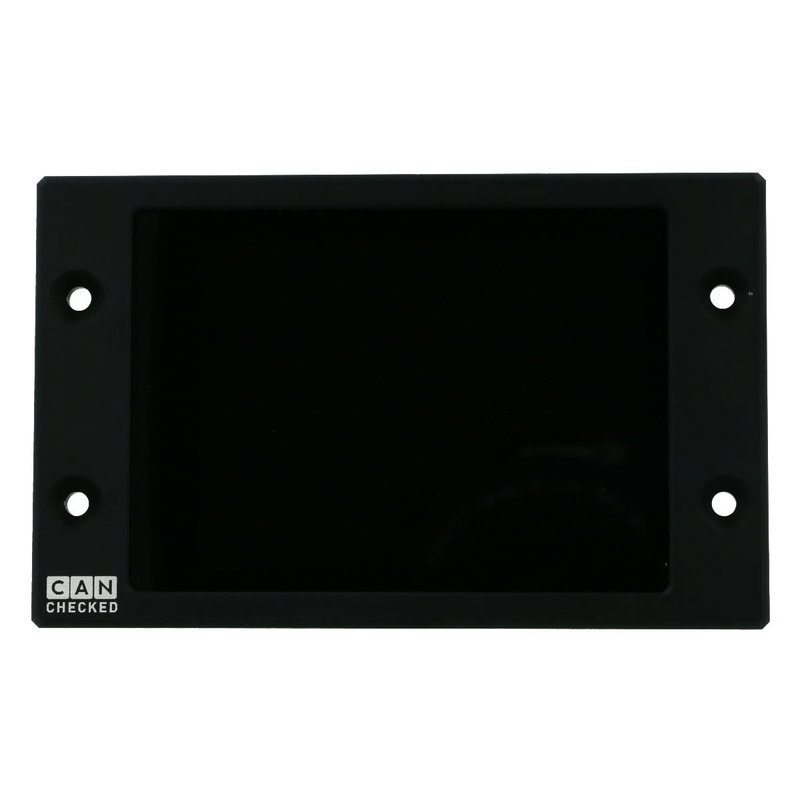

• Integración perfecta: Bisel de aluminio anodizado que se adapta a cualquier hueco de radio, manteniendo la estética de tu interior.
• Bus CAN: Accede a datos profundos del vehículo, como las herramientas de diagnóstico del fabricante, para un control exhaustivo.

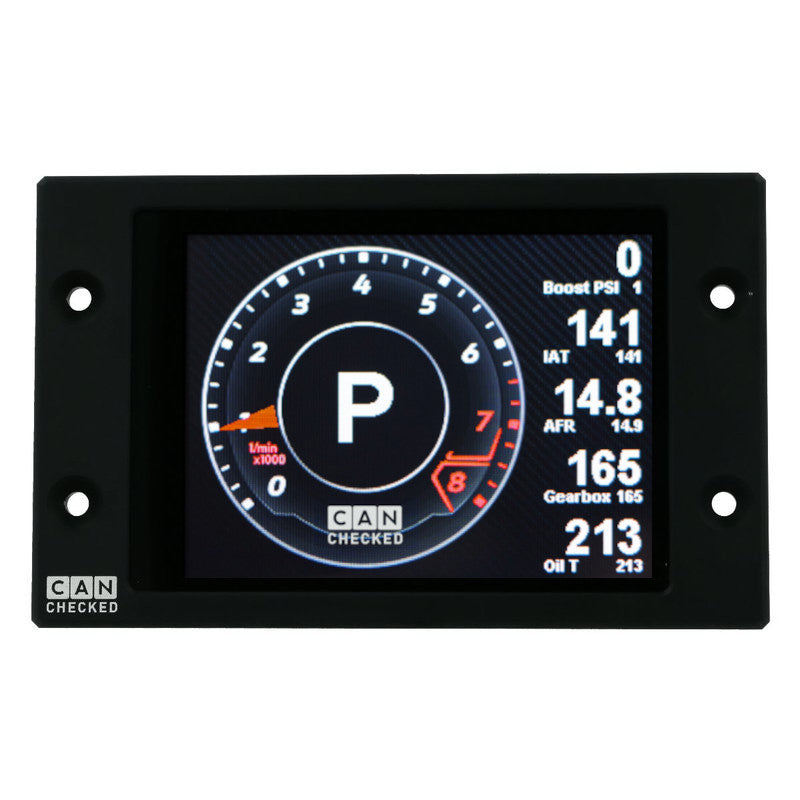

• Indicador de marcha: Visualiza la marcha engranada directamente desde el Bus CAN o calculada a partir de la velocidad y las RPM.
• Pantalla táctil: Navega intuitivamente entre páginas con gestos sencillos.
• Personalización total: Diseña tus propias páginas, añade imágenes y animaciones para una experiencia única.
• Alarmas configurables: Define alarmas personalizadas para recibir alertas visuales cuando se superen los límites establecidos, como la temperatura de escape.

Especificaciones:

• Compatibilidad: Universal, adaptable a la mayoría de vehículos con Bus CAN.
• Entradas analógicas: 4 entradas para conectar sensores adicionales (0-5V y NTC).
• Logging: Registra datos en la tarjeta SD interna para análisis posterior.

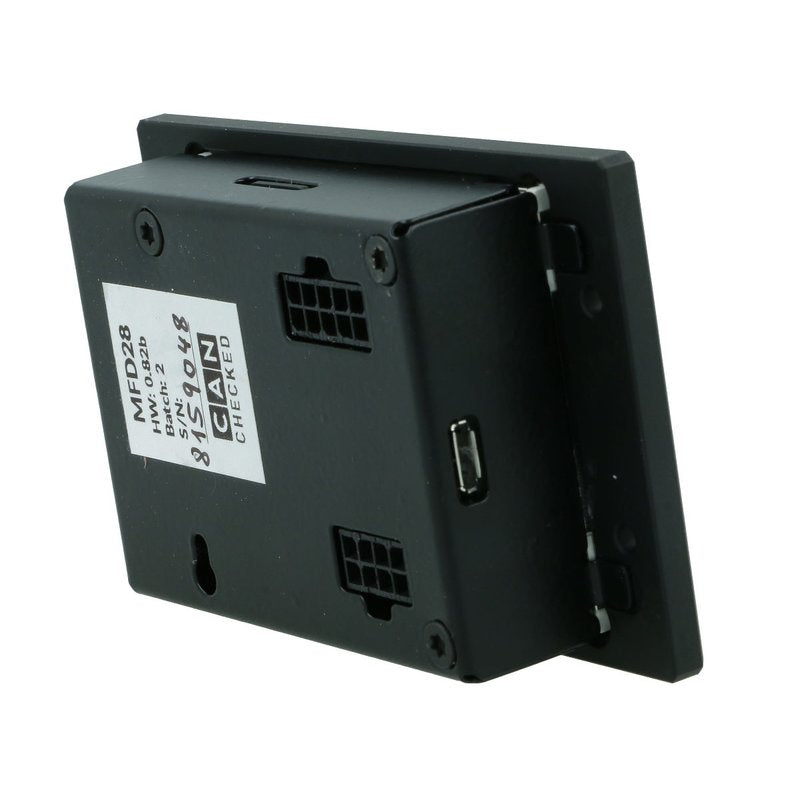

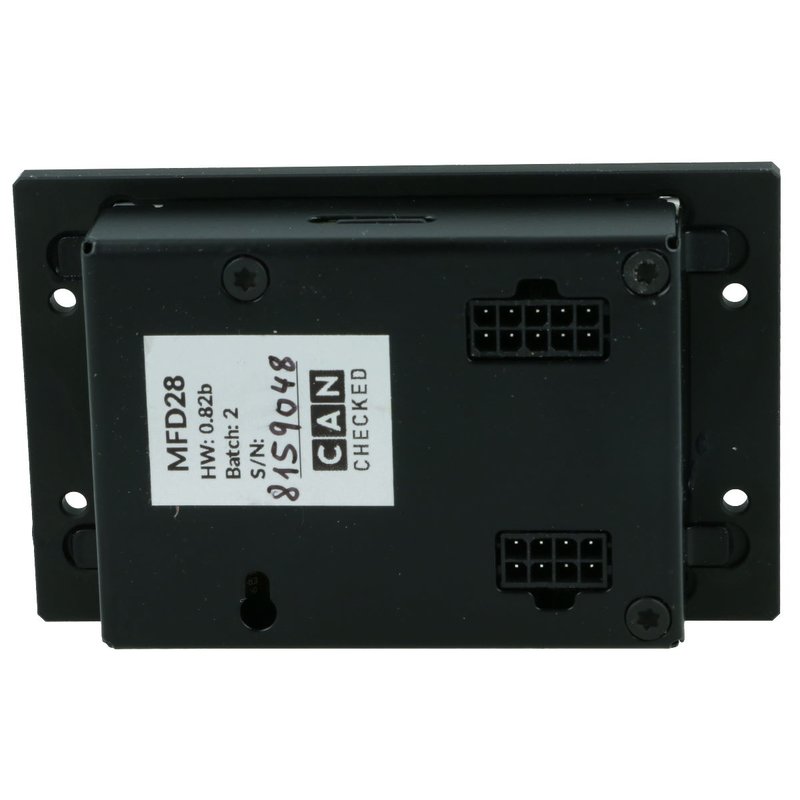

• Conectividad: Bus CAN, entradas analógicas, conexión para sensor de etanol, salida para shift light externo.

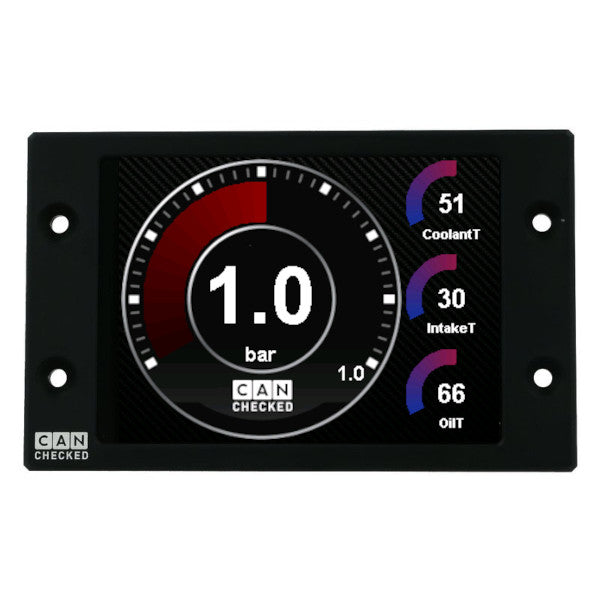

Diferentes vistas

Configura tu propia página o elige entre varias vistas predefinidas:

• 10 páginas libremente configurables
  20 diferentes tipos de widgets (ej. valor del sensor, puntero analógico, gráfico YT, barra de RPM, pantalla circular, barra vertical/horizontal)
  hasta 64 widgets por página
  Widgets escalables en tamaño y posicionables mediante arrastrar y soltar
  colores de los widgets totalmente ajustables

DSS – Display Setup Software

Con CANchecked Dsiplay DSS (CANchecked Dsiplay.com/dss) puedes personalizar completamente tu pantalla. Con el visor de registro integrado puedes descargar y ver archivos de registro. Además, se integra un Can-Logger. El corazón es el "TRI Editor" integrado con el que puedes ajustar los sensores (sin importar si es Can Bus o interno): Asigna valores mínimos/máximos para las advertencias y cambia los nombres de tus sensores.

Valores soportados

Muchos clientes siempre preguntan: "¿Qué valores puedo obtener de mi ECU?". La respuesta: "TODOS".

Hemos hecho ingeniería inversa de los datos de la mayoría de los motores aquí y podemos ofrecer datos en profundidad. Nuestra pantalla admite la consulta de datos del Bus CAN (UDS, TP2, protocolos específicos del fabricante), así como la consulta de datos a través de K-Line (ISO 9141).

Por defecto, tu pantalla se entrega con archivos TRI/TRX predefinidos. En los archivos se definen todos los sensores que se consultan. Estos son diferentes de un motor a otro. Aquí hay un extracto de lo que es posible:

Temperaturas:

• Temperatura de escape, temperatura del refrigerante, temperatura del aceite, temperatura de admisión, temperatura exterior, temperatura de la gasolina, temperatura DSG.

Presiones:

• Presión de sobrealimentación, presión ambiente, presión de combustible de la bomba de prealimentación, presión del raíl real/objetivo.

Lambda/mezcla

• Valor Lambda, tiempo de inyección, ajuste Lambda a corto plazo, ajuste Lambda a largo plazo

Otros

• RPM, masa de aire, velocidad del vehículo, ángulo del acelerador, ángulo total de encendido, retracción del ángulo de encendido por cilindro, sincronización N75 en %, voltaje del terminal 30, par, marcha, valores específicos del diésel

Si faltan valores, se pueden agregar más tarde.

Alcance de la entrega

Incluido con cada entrega

• Pantalla de datos MFD28 Gen2
• Cable con coleta y conectores
• Guía de inicio rápido
• Cable de datos USB
• Tarjeta SD (preinstalada en la pantalla)
• Adaptador de tarjeta SD
• Lámina de pantalla (para evitar reflejos)
• dos resistencias de 1K (para conectar sensores NTC)

Conexión y extensión

Cualquier sensor se puede conectar a través de las cuatro entradas analógicas: admitimos sensores lineales de 0-5V, así como sensores NTC.
Nuestros sensores CANchecked Dsiplay internos se almacenan en los archivos TRI/TRX de forma predeterminada y solo necesitan ser conectados:

• AIN1: Sensor de temperatura
• AIN2: Transductor para sensor de temperatura de gases de escape tipo K
• AIN3: Sensor de presión 0-10 Bar
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto

Para la conexión puedes utilizar nuestro arnés de cableado AIN premontado.

Además de los sensores analógicos, también puedes conectar nuestra luz de cambio externa con 8 LEDs. Esta puede parpadear en diferentes colores y los límites de velocidad y los colores se pueden configurar directamente en la pantalla.

Conectas el sensor de etanol directamente a la pantalla. Necesitas una resistencia pullup (10K) entre 5V y la señal. Entonces puedes ver y registrar el contenido de etanol y la temperatura directamente en la pantalla.

Funciones avanzadas

Con los Math-Channels puedes calcular sensores entre sí. La User-Table te da la posibilidad de generar más sensores con mapas 2D o 3D.
