CANchecked MFD15 Gen2 Display Multifunción Universal

Monitoriza tu motor al instante - Visualiza todos los parámetros vitales de tu coche de carreras en tiempo real.

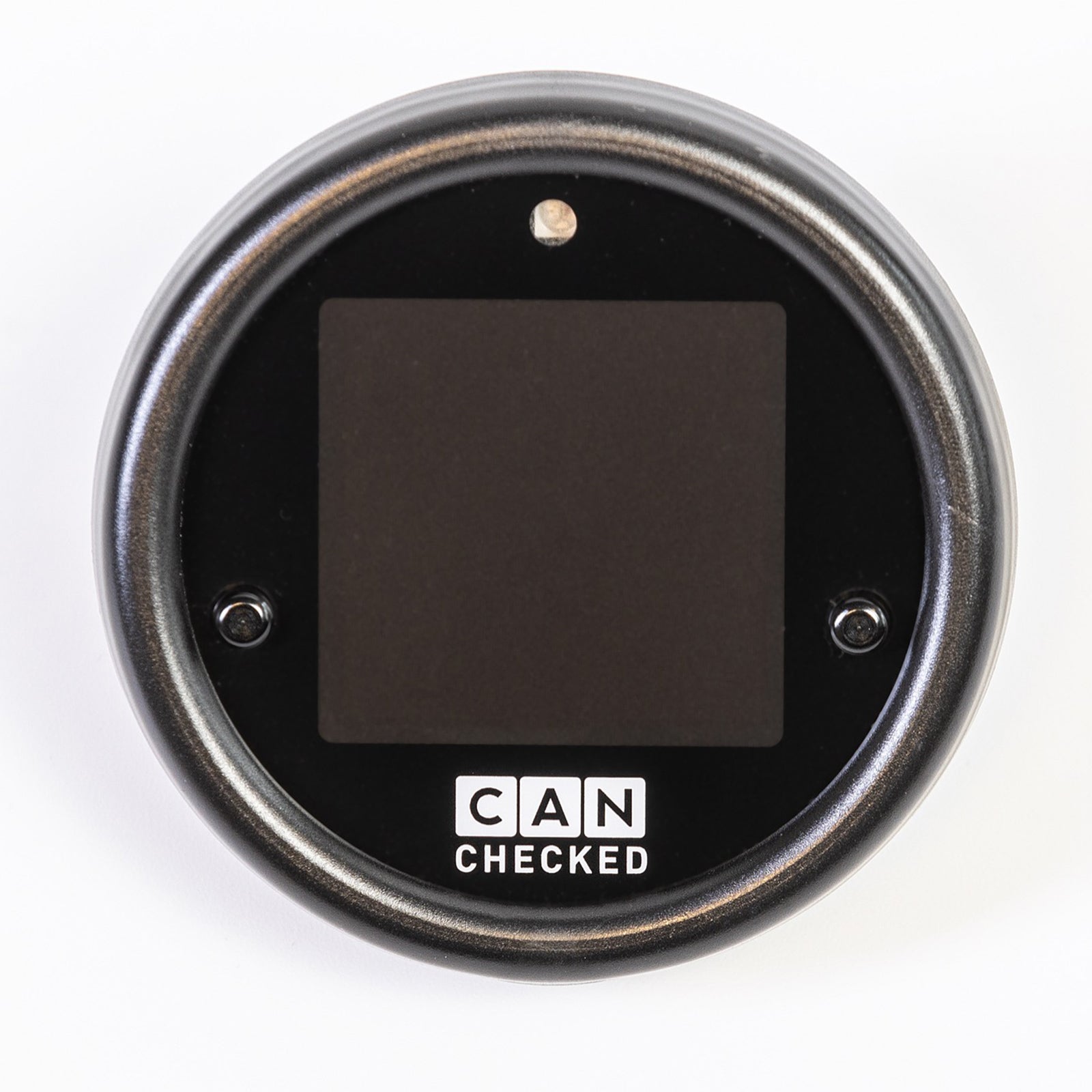

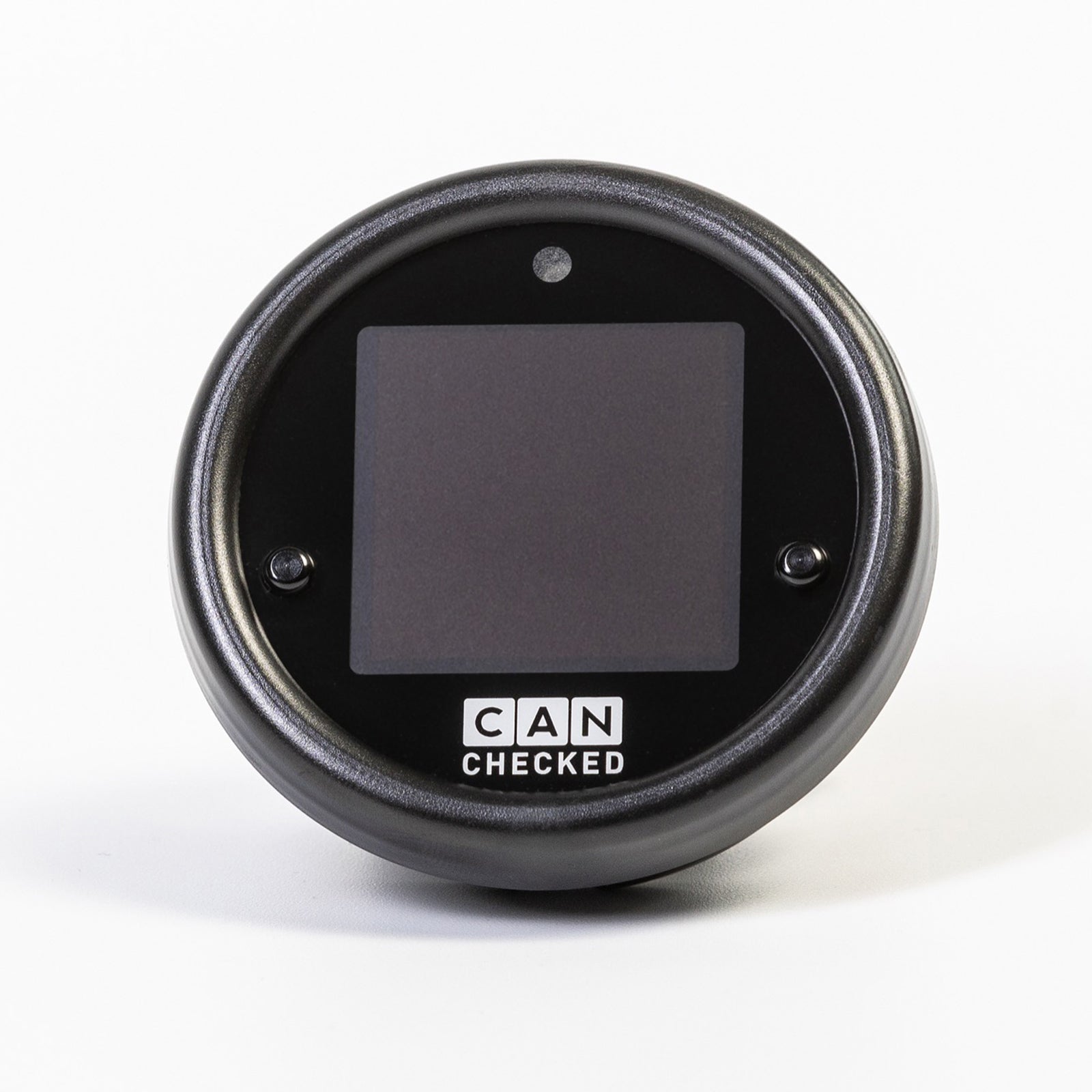

El CANchecked MFD15 Gen2 es un display multifunción universal diseñado para ofrecerte la máxima información de tu motor de forma clara y concisa. Su pantalla OLED de alta visibilidad te permite controlar los datos incluso bajo la luz solar directa, mientras que su tamaño compacto de 52mm facilita su integración en el salpicadero.

Características:

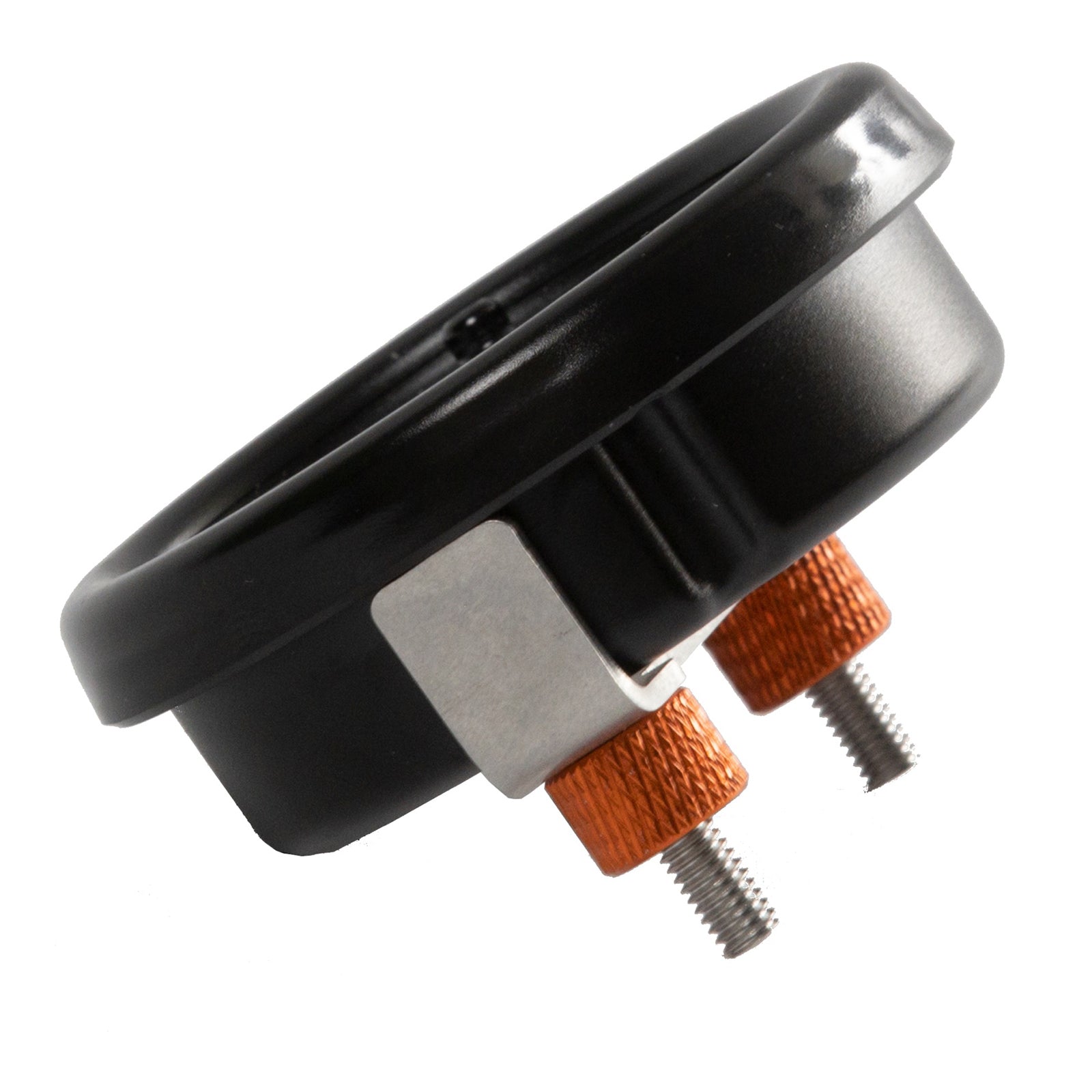

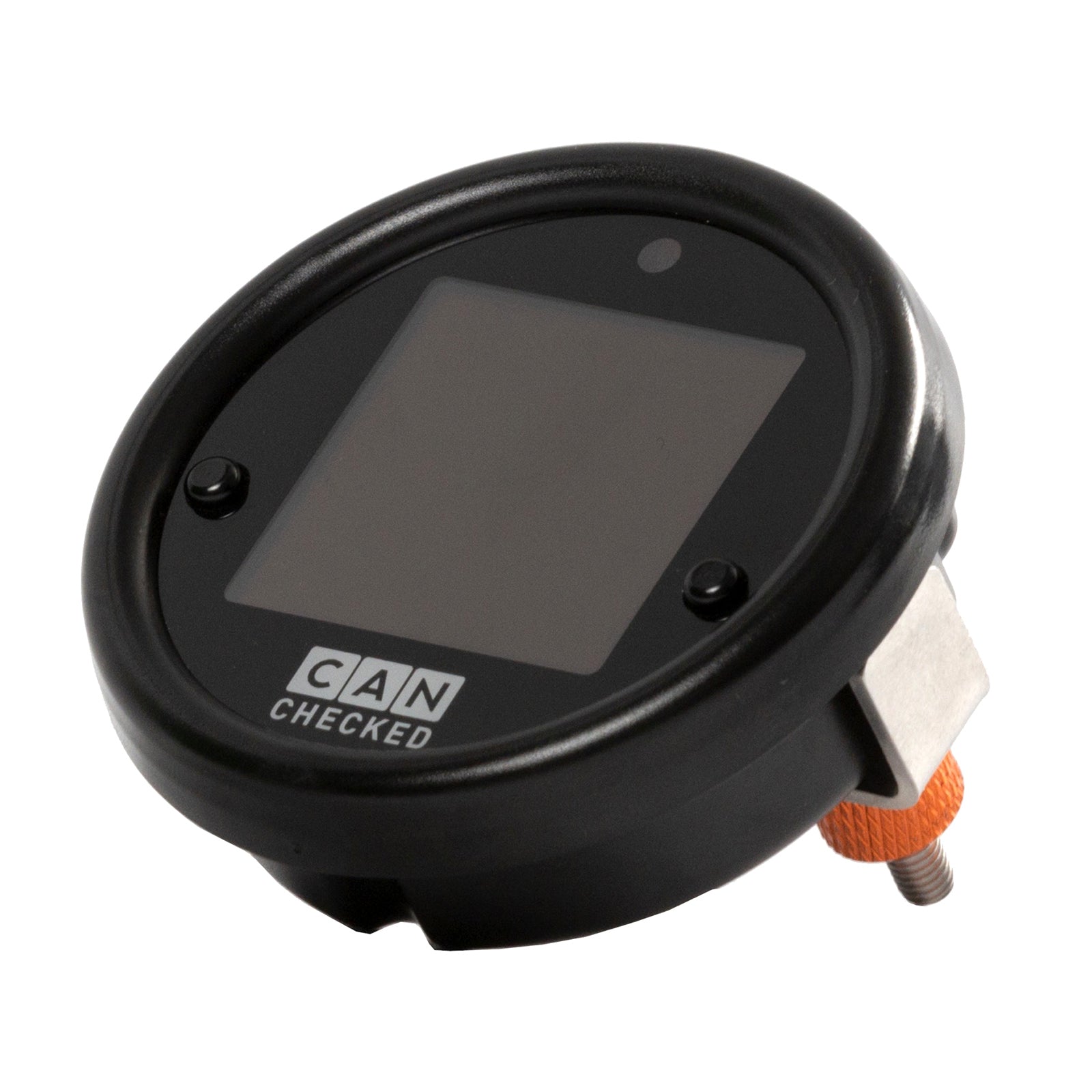

• Diseño compacto: Diámetro de 52 mm y solo 12.5 mm de profundidad para una fácil instalación.
• LED frontal configurable: Utilízalo como luz de cambio de marcha o como indicador de advertencia personalizable.
• Compatibilidad CAN Bus: Soporta ECUs con Bus CAN, flujos CAN propios y OBD2 (desde 2008) con valores extendidos para vehículos VAG.
• Conectividad WiFi: Configura tu MFD15 Gen2 fácilmente a través de tu smartphone o PC con nuestra Web App.
• Entradas analógicas adicionales: Conecta hasta 6 sensores analógicos o un sensor de etanol directamente al display.
• Alarmas predefinidas: Activa y personaliza alarmas para proteger tu motor, por ejemplo, una alerta por alta temperatura de gases de escape.

Especificaciones:

• Diámetro: 52 mm
• Profundidad: 12.5 mm
• Pantalla: OLED
• Conectividad: WiFi, Bus CAN
• Entradas analógicas: 6
• Compatibilidad ECU: ISO 11898-2 y SAE J2284

Múltiples vistas personalizables:

Elige entre ocho páginas con diferentes vistas para adaptar el display a tus necesidades:

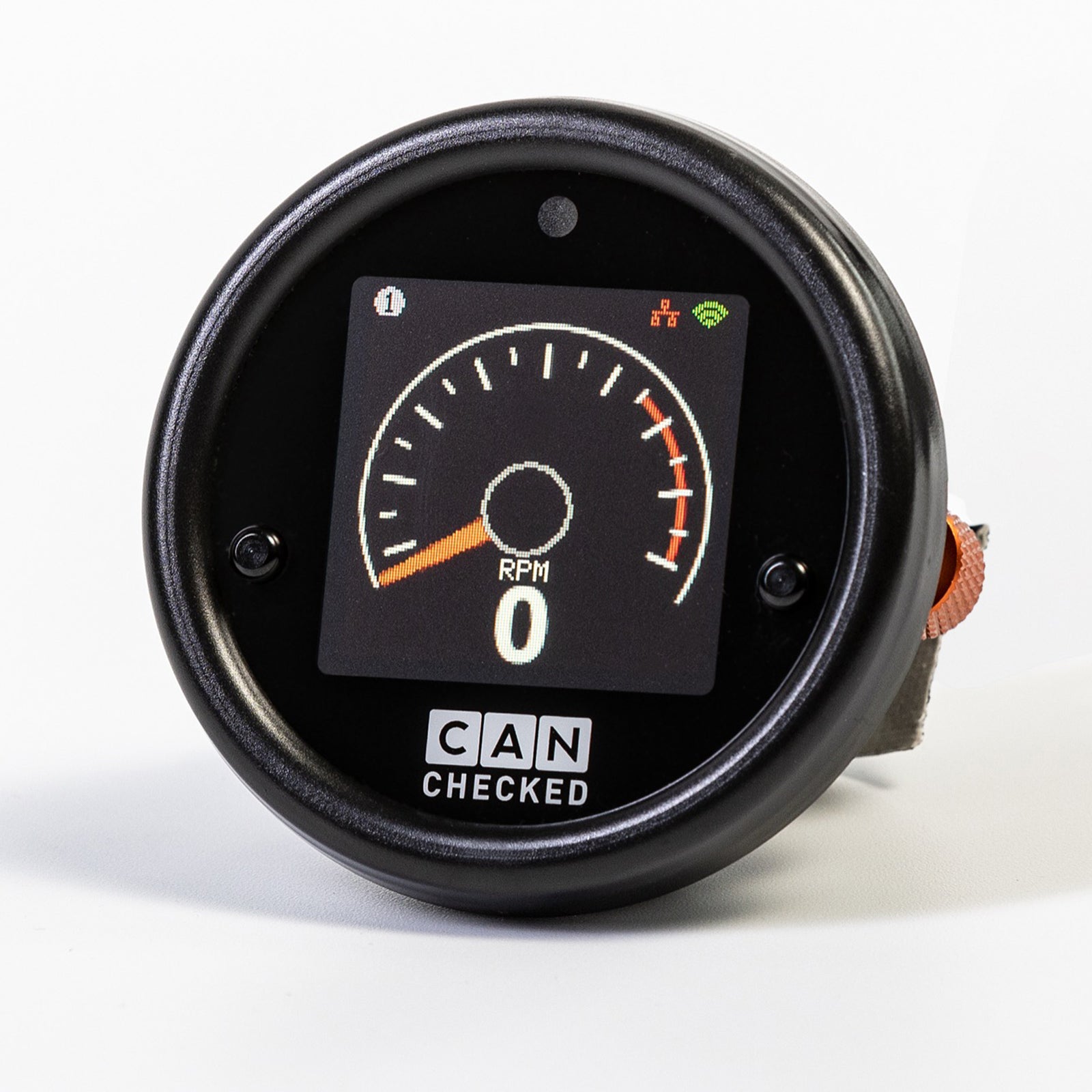

• Puntero analógico
• Valor doble
• Indicador de marcha
• 4 valores
• 6 valores
• Barra + display doble
• Display redondo
• Gráfico de barras (doble horizontal)
• Medidor de rendimiento
• Gráfico de barras (1-6 vertical)
• Valor único

Configuración sencilla con oDSS (Online Display Setup Software):

Configura, actualiza y personaliza tu MFD15 Gen2 a través de WiFi con nuestro software oDSS, accesible desde tu smartphone o PC. Podrás cargar tu propio logo de inicio, ajustar la paleta de colores y registrar datos (requiere licencia).

Compatibilidad universal con ECUs:

El MFD15 Gen2 es compatible con ISO 11898-2 y SAE J2284, lo que significa que puede acceder a prácticamente cualquier valor disponible en tu ECU. Consulta nuestra extensa lista de ECUs preconfiguradas o importa archivos DBC para una integración completa.

ECUs preconfiguradas:

Incluye por defecto:

• OBD2 - 11 y 29bit
• Ecumaster - Classic y Black
• VAG PQ34
• Haltech v2
• LinkECU
• MaxxECU
• Motec M1
• Emtron
• Megasquirt 2 y 3

Si tu ECU no está en la lista, puedes descargar o solicitar el archivo TRI/TRX correspondiente desde nuestra base de datos.

Para vehículos VAG a partir de 2008, ofrece acceso a datos extendidos como temperatura de aceite, presión de sobrealimentación, temperatura de la transmisión, ángulo de encendido por cilindro, presión alta/baja, actuación del wastegate y mucho más.

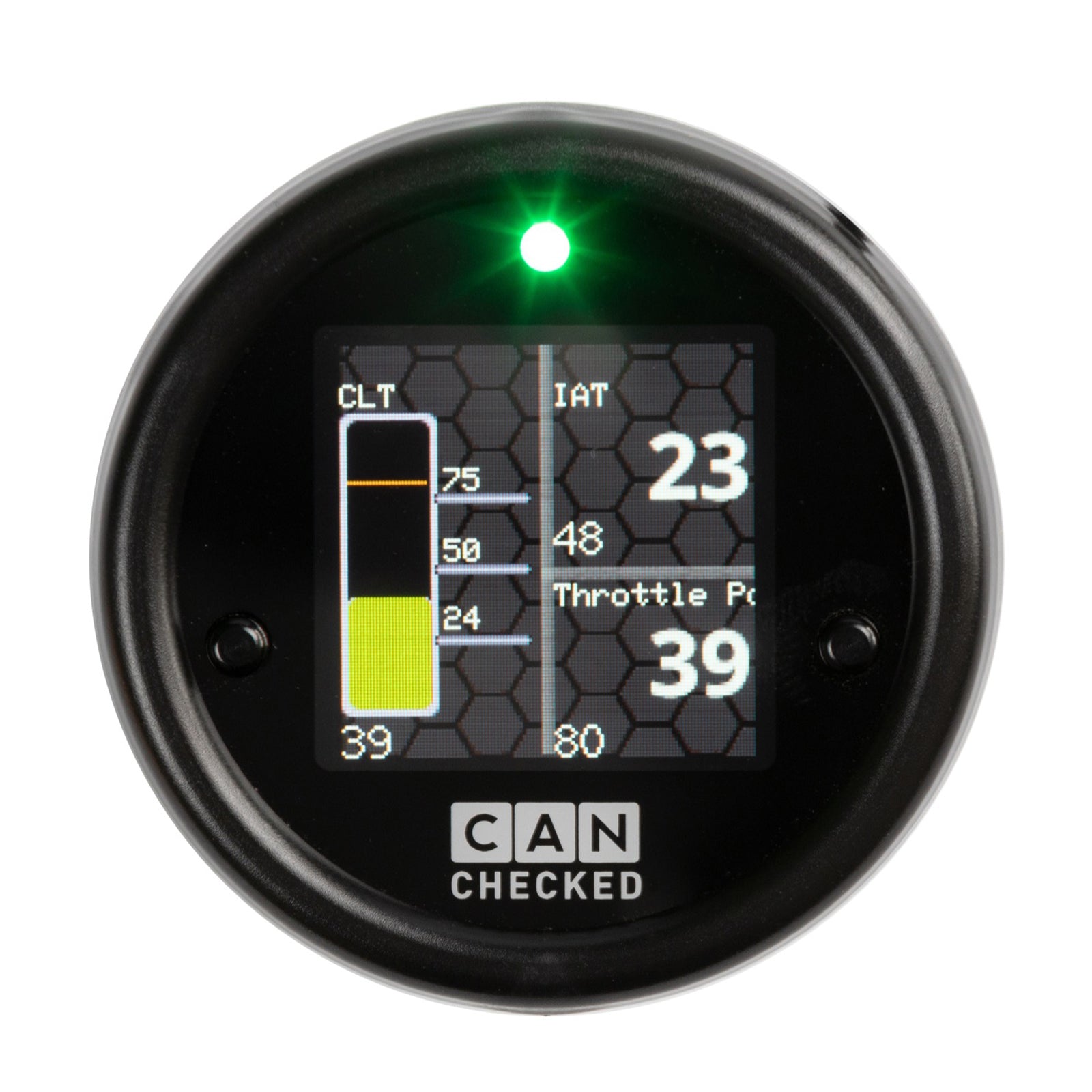

LED integrado configurable como luz de cambio o advertencia:

Utiliza el LED interno como luz de cambio con hasta 8 colores y límites de RPM configurables, o como indicador de advertencia con valores mínimos y máximos personalizables.

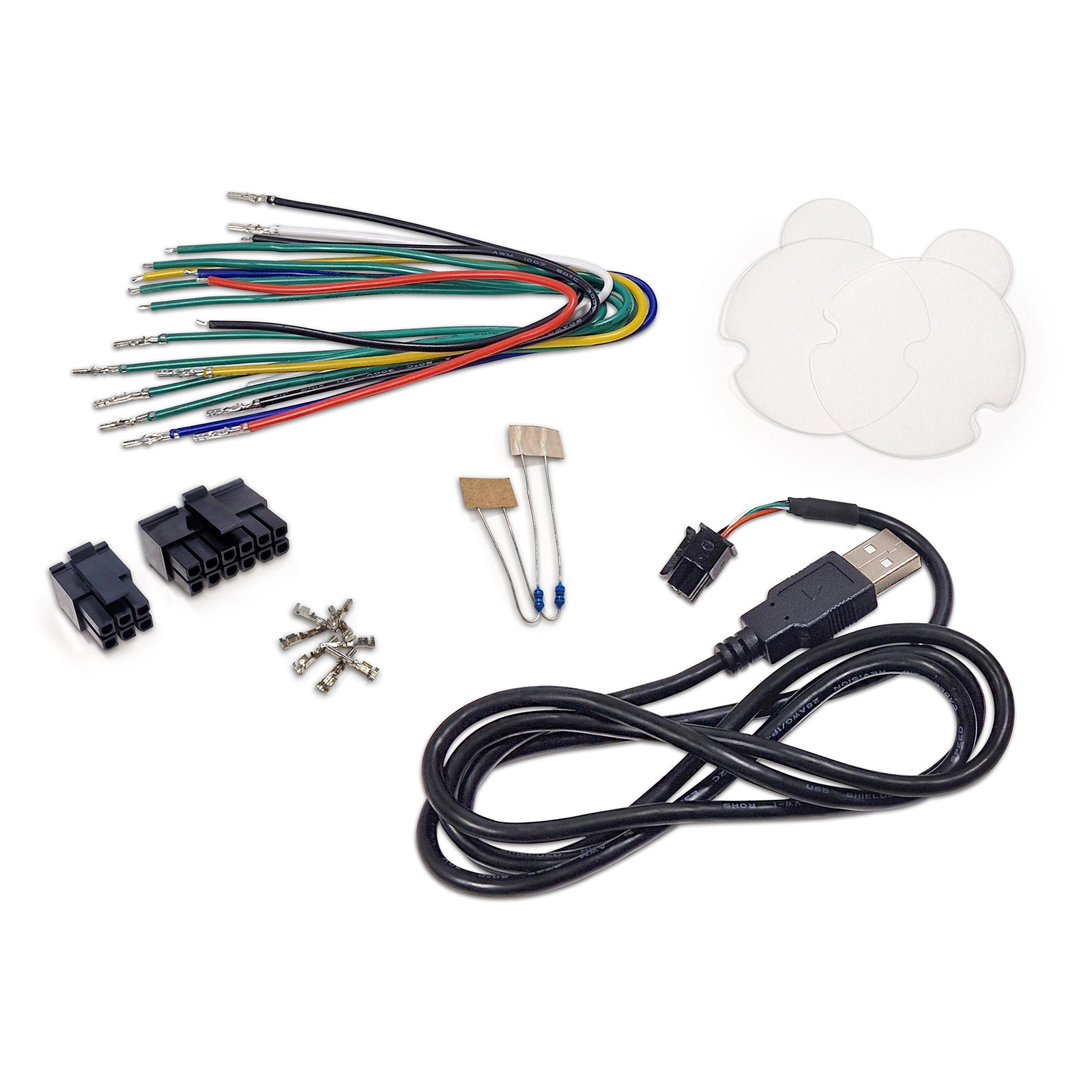

Contenido del paquete:

• MFD15 Gen2 Datadisplay
• Guía de inicio rápido
• Conector B (6-way Molex)
• Conector C (12-way Molex)
• Cables de conexión pre-ensamblados de diferentes colores (longitud: 20 cm, uso previsto: fuente de alimentación, Bus CAN, entradas analógicas, 5V, masa de sensor)
• Pines para crimpar
• Dos resistencias de 1K (como pullup de sensores NTC)

Conecta tus sensores analógicos:

Conecta cualquier sensor a través de las seis entradas analógicas, compatibles con sensores lineales de 0-5V y sensores NTC. Las curvas características de nuestros sensores CANchecked están preconfiguradas para una instalación plug&play:

• AIN1: Sensor de temperatura (NTC01)
• AIN2: Transductor para sonda de temperatura de gases de escape tipo K (TCC01)
• AIN3: Sensor de presión 0-10 bar (FLP01)
• AIN4: Sensor de presión de sobrealimentación 0-5,5 Bar absoluto (BST01)
• AIN5: No preconfigurado
• AIN6: No preconfigurado

Utiliza nuestro arnés AIN de 4 vías pre-ensamblado para una conexión rápida y sencilla.

Con la licencia adecuada, puedes conectar un sensor de etanol directamente al display a través de un pin específico.

Accesorios opcionales:

• CC22501 ETK01 - Pomo rotatorio externo con cable de conexión PnP de 50 cm
• CC22100 CBD08 - Hub de distribución Can de ocho vías
• CC22780 ANC04 - Arnés AIN de cuatro vías
• CC22902 NTC01 - Sensor de temperatura para líquidos 1/
